| Altitude: | ≤1000m. | الجهد الاسمي: | 24 ك.ف. |
|---|---|---|---|
| تردد مصنف: | 50/60 هرتز | تيار تحمل قصير المدى مصنف (4S، rms): | 20،25،31.5،40 كيلو أمبير |
| تيار تحمل الذروة المقدر (الذروة): | 50،63،80،100 كيلو أمبير | ||
| إبراز: | أجهزة التبديل القابلة للإزالة المعزولة من الهواء,أجهزة التبديل القابلة للاستقلاع المغطاة بالمعدن,أجهزة التبديل المعلبة بالمعدن المعزولة من الهواء,Metal Clad Withdrawable Switchgear,Air Insulated Metal Clad Switchgear |
||

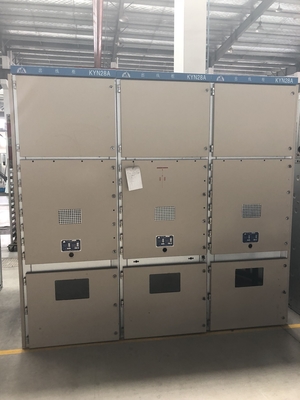

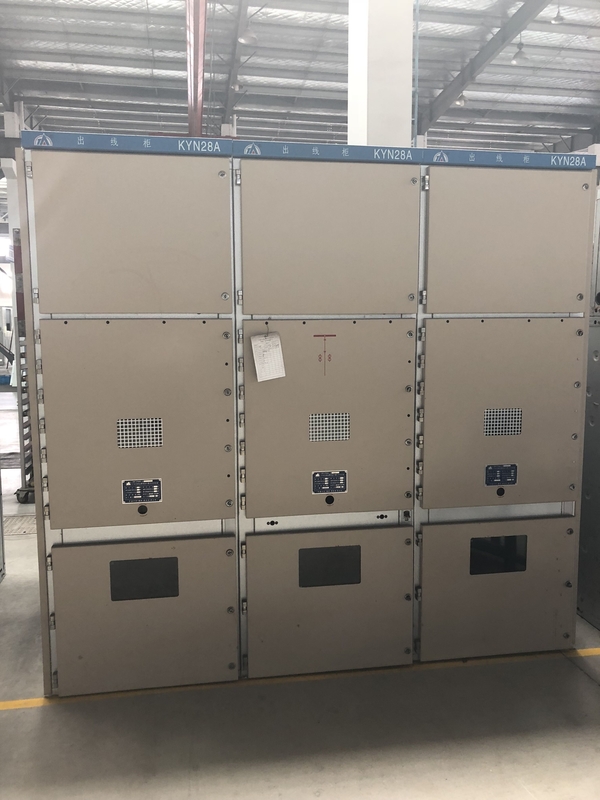

KYN28 A-24 Air-Insulated Metal-Clad Withdrawable Switchgear (hereinafter referred to as KYN28A switchgear or switchgear) is a complete set of distribution equipment for 15~24kV three-phase AC single busbar and single busbar segmented systemيتم استخدامه بشكل رئيسي في محطات الطاقة، المحطات الفرعية، والمؤسسات الصناعية والتعدين، والمباني الشاهقة لتحويل الطاقة وتوزيعها،وكذلك لتلقي وتوزيع الطاقة الكهربائية، التحكم، والحماية، ومراقبة خطوط.
جهاز التبديل KYN28A يستوفي متطلبات IEC298 ، GB3906 وغيرها من المعايير ، ولها وظائف تثبيت لمنع دفع سحب عربة مفككة الدوائر اليدوية مع الحمل ،الوقاية من فتح و إغلاق مفصل الدوائر عن طريق الخطأ، منع إغلاق مفصل الدوائر عندما يكون مفتاح الأرض في وضع مغلق ، منع الدخول العرضي إلى الغرفة الحية ،ومنع الإغلاق العرضي لمفتاح الأرض عند الشحن.
جهاز التبديل KYN28A هو جهاز تبديل مثبت في الوسط ، مصغّر ، مغطى بالمعدن ، وعازل للهواء. وفقًا للأغراض المختلفة للعربة اليدوية المثبتة في الوسط ، يمكن تقسيمها إلى:عربة يدوية لقطع الدوائر، عربة اليد المتواصلة، عربة التبديل، عربة العزل، عربة PT، عربة قياس، عربة فيوز، عربة PT السفلية، عربة إيقاف البرق السفلية، إلخ.يمكن تجهيز المفتاح الرئيسي بمكابح فراغ من الشركات المصنعة المحلية أو الأجنبية مثل VS1 (VTD6)، VT19، VD4، وما إلى ذلك، وهو في الواقع جهاز توزيع عالية الأداء.
تصميم وتصنيع أجهزة تحويل KYN28 يتوافق مع المعايير التالية:
GB/T3906 3.6kV ~ 40.5kV أجهزة التبديل والتحكم المعدنية المعلبة بالمعدن
GB/T11022 المتطلبات التقنية المشتركة لمعايير أجهزة التبديل والتحكم عالية الجهد
GB/T1984 مفك الدوائر المتغيرة عالية الجهد
DL/T404 3.6kV ~ 40.5kV أجهزة التبديل والتحكم المترددة المعلبة بالمعدن
IEC62271-200 أجهزة التبديل والتحكم المترددة المزينة بالمعدن ذات الجهد القياسي 1kV وما فوق و 52kV وما دون
IEC62271-100 أجهزة التبديل والتحكم عالية الجهد - الجزء 100: مفكّك التيار المتردد
| البند | الوحدة | المعلم | |
| الجهد الاسمي | KV | 24 | |
| مستوى العزل الاسمي |
تردد الطاقة تحمل الجهد 1 دقيقة (المرحلة إلى الأرض / كسر العزل) |
KV | 65/79 |
|
إيقاف الضوء على الضغط (المرحلة إلى الأرض / كسر العزل) |
KV | 125/145 | |
| التردد المسموح به | هرتز | 50/60 | |
| التيار الاسمي للشريط الرئيسي | أ | 630,1250,1600,2000,2500,3150 | |
| التيار الاسمي للشريط الرئيسي | أ | 630,1250,1600,2000,2500,3150 | |
| التيار القصير الزمني المقاوم (4S,r.m.s) | kA | 20,25,31.5,40 | |
| ذروة التصنيف تحمل التيار ((ذروة) | kA | 50,63,80,100 | |
| درجة الحماية | الحجرة: IP4X | ||
