تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع معزول: | SF6 غاز معزول | الجهد الاسمي: | 12 كيلو فولت |
|---|---|---|---|
| التيار القياسي للكسر: | 31.5 كيلو | ||
| إبراز: | نظم المعلومات الجغرافية معزول الغاز المفاتيح,مفاتيح الجهد المتوسط |
||

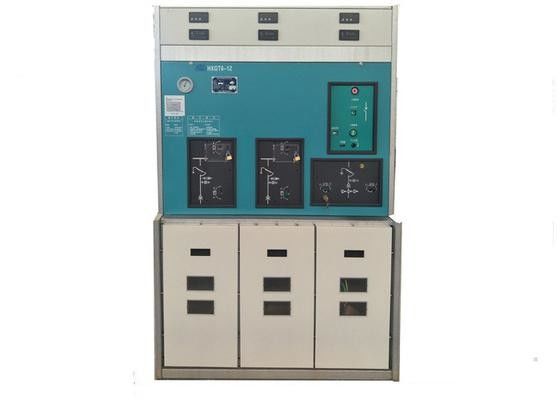

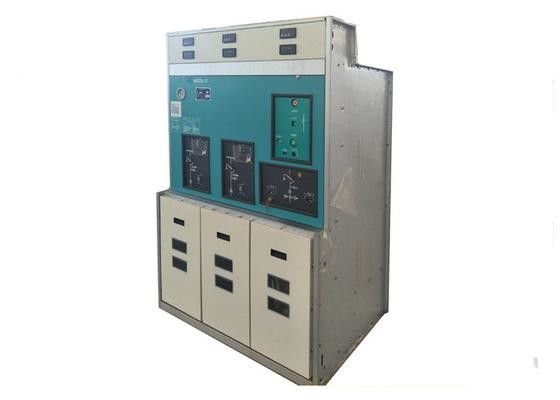

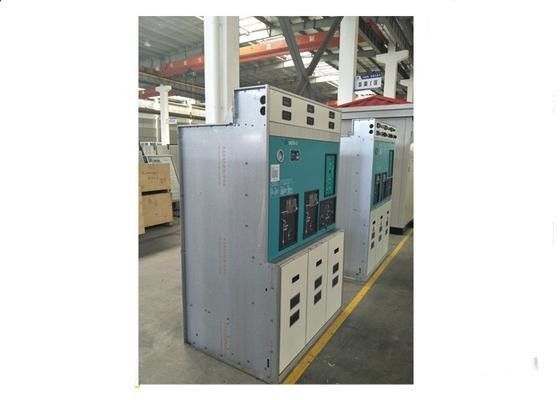

وحدة SF6 الحلقة الرئيسية المعزولة للغازالمعدن 12 كيلو فولت - الحجرةأجهزة التحويل
نظرة عامة
HXGT6 (XGN58) - 12 SF6 حلقة وحدة رئيسية التبديل (يشار إليها فيما يلي باسم(إر أم يو)) تم تصميمها وتطويرها من قبل شركتنا استنادا إلى حالة إمدادات الطاقة الفعلية في بلدنا.ويمكن تطبيقها في تحويل شبكة المدن والبناء، يخضع المنتج لاختبار النوع وفحص التشغيل ، وتلبي مؤشرات الأداء متطلبات IEC 298 ‡ AC Metal Closed Switchgear ‡.إنه يعالج مزايا الحجم الصغير، الوزن المنخفض، عملية بسيطة، استخدام آمن، موثوقية عالية دون التأثير من البيئة والطقس وخالية من الصيانة.
أجهزة التبديل هي نوع من الأجهزة المركبة التي تغلق جميع الدوائر الرئيسية في الحجرة المعدنية وتأخذ غاز SF6 كوسيلة لإطفاء القوس والعزل.انها مناسبة لتزويد الطاقة الشبكة الحلقية وإشعاع مزدوج إمدادات الطاقة في شبكة إمدادات الطاقة 10kV MVيستخدم أيضا في إمدادات الطاقة المحطة. بسبب استخدام إمدادات الطاقة الشبكة الحلقة يزيد من موثوقية إمدادات الطاقة، ويتم استخدامه بشكل خاص في المصانع المعدنية، منطقة الإقامة، والمدارس،الحدائق، وما إلى ذلك لتوزيع الطاقة والتحكم. بالإضافة إلى ذلك، بسبب اتصالها وتركيبها المريحة،يستخدم أيضا في محطة التحول كمعدات عالية الجهد على الجانب الأساسي.
حالة الخدمة
A. الارتفاع ≤1000 متر (فوق مستوى سطح البحر)
B. درجة حرارة الغرفة: -25oC~ +40oC;
ج. سرعة الرياح ≤34m/s
د. لا يجب أن يكون هناك تذبذبات منتظمة
المعلمات التقنية الأساسية
| S/N | البند | الوحدة | المعلمات |
| 1 | الجهد القياسي | كيلو فولت | 12 |
| 2 | التردد المسموح به | هرتز | 50 |
| 3 | التيار القياسي لتحويل الحمل | أ | 630 |
| 4 | الدائرة الرئيسية المسموح بها وقت قصير مقاومة التيار (r.m.s) 3s | kA | 20 |
| 5 | التيار الديناميكي المسموح به في الدائرة الرئيسية (الذروة) | kA | 50 |
| 6 | التيار المسموح به للدائرة الرئيسية | kA | 50 |
| 7 | التيار المسموح به لقطع الحمل النشط | أ | 630 |
| 8 | التيار المسموح به لقطع الحلقة المغلقة | أ | 630 |
| 9 | 5 ٪ من التيار الكهربائي المسموح به لقطع الحمل النشط | أ | 31.5 |
| 10 | التيار القياسي لقطع كابل الشحن | أ | 10 |
| 11 | التيار القياسي لقطع المحول بدون حمولة | أ | 1600kVA المحول بدون حمولة |
| 12 | التيار القياسي لقطع الفتيل | kA | 31.5 |
| 13 | التيار الحالي المسموح به | أ | 1500 |
| 14 | أوقات قطع كامل السعة | الأوقات | 100 |
| 15 | الحياة الميكانيكية | الأوقات | 10000 |
| 16 | 1 دقيقة تردد الطاقة مقاومة الجهد إلى الأرض، بين المراحل / عبر الفجوة المفتوحة | كيلو فولت | 42/48 |
| 17 | نبض البرق مقاومة الجهد إلى الأرض، بين المراحل / عبر الفجوة المفتوحة | كيلو فولت | 75/85 |
| 18 | SF6 الجهد القياسي للغاز (الضغط المحدد هو 20 درجة مئوية) | ام بي اي | 0.04 |
| 19 | SF6 معدل تسرب الغاز السنوي | ≤0.2% | |
| 20 | إمدادات الطاقة التشغيلية للمحرك، الجهد | V | DC48, AC220, 110 |
| 21 | تيار مغلق المحرك | أ | 0.5 |
| 22 | التيار الافتتاحي | أ | 2.5 |
المعلمات التقنية للفيوز HV
| S/N | الجهد القياسي | التيار المسموح به للفيوز | التيار المتصاعد المسموح به | التيار الكهربائي المسموح به |
| XRNT | 12 | 40 | 6.3 10 16 20 25 31.5 40 | 31.5 |
| 100 | 50 63 71 80 100 | 31.5 | ||
| 125 | 125 | 31.5 |
