| التيار المسموح به: | 630A، 125A | الجهد الاسمي: | 12 كيلو فولت |
|---|---|---|---|
| درجة الحماية: | IP67 | الأبعاد: | 400*750*1500 |
| إبراز: | نظم المعلومات الجغرافية معزول الغاز المفاتيح,مفاتيح الجهد المتوسط |
||
12kv جهاز تحويل الجهد المتوسط, العزل الكهربائي الصلب

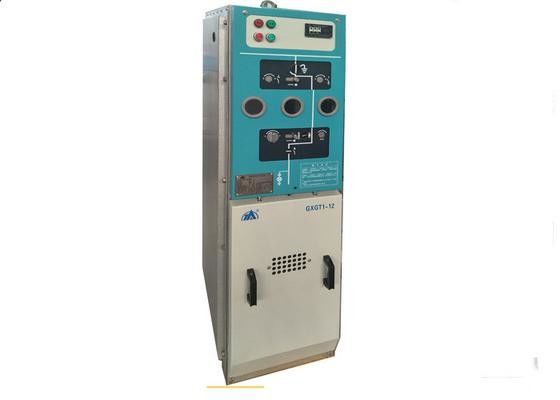

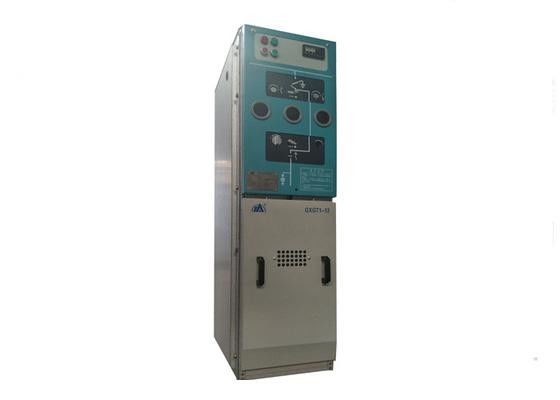

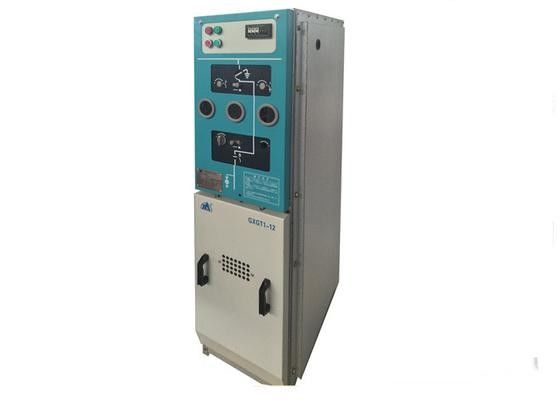

12 كيلو فولت متوسطة الجهد أجهزة التبديل العازلة الصلبة أجهزة التبديل RMU
نظرة عامة
GXGT1-12 عازل صلب أجهزة التبديل هي معدات بيئية معزولة بالكامل ومختومة،يتم إغلاق الأجزاء الحية في أسطوانة عازلة من الراتنج الايبوكسي مع غطاء أرضي مصبوغ على السطح الخارجي وقطار السيليكون.يستخدم شريط الحماية الصلب من النوع plug-in لربط اثنين من أجهزة التبديل المجاورة. لا تتأثر الأجهزة التبديلية بأكملها بالبيئة الخارجية.
GXGT1-12 عازل صلب جهاز التبديل يتكون من جهاز التبديل الحمل الفراغ، المقصورة الحمل الفراغ مفاتيح-فيوز المزيج المعدات الخزانة وخزانة مفك الدوائر الفراغ.انها مناسبة لثلاثة مراحل التيار المتردد 10kV، 50 هرتز نظام الحافلة الواحد لقبول وتوزيع معدات الطاقة. لديه وظائف التحكم والحماية والإشراف والتواصل للدائرة. يتم تطبيقه في المطار، مترو الأنفاق،المباني الكبيرة، محطات فرعية ثانوية والمؤسسات الصناعية والتعدين، وما إلى ذلك، وخاصة بالنسبة للمكان مع مساحة ضيقة، بيئة سيئة، ارتفاع كبير وطلب للحفاظ على الخالية.
| S/N | الاسم | الوحدة | GXGT1-12 خزانة العزل الصلب | محول حمولة الوحدة C | F المعدات المشتركة للوحدة | مقطع دائرة وحدة V | ||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||
| 2 | 1 دقيقة تردد الطاقة مقاومة الجهد (r.m.s) (بين المراحل، إلى الأرض / الكسر) | كيلو فولت | 42/48 | |||||
| 3 | النبض البرق مقاومة الجهد ((r.m.s)) ((بين المراحل ، إلى الأرض / الكسر) | كيلو فولت | 75/85 | |||||
| 4 | التيار المسموح به | أ | 630,1250 | 630 | 125 | 630,1250 | ||
| 5 | التردد المسموح به | هرتز | 50 | |||||
| 6 | التيار القياسي لقطع الدائرة القصيرة | kA | 20,25 | 31.5 | 20,25 | |||
| 7 | خارج المرحلة الأرضية خطأ كسر التيار | kA | 17.3,21.7 | |||||
| 8 | التيار الشهري لشحن الكابل | أ | 10 | 25 | ||||
| 9 | مدة الوقوف القصيرة المسموح بها مقاومة التيار الحالي / مدة الدورة القصيرة | kA/s | 2025/4 | 20/4 | 2025/4 | |||
| 10 | القمة المسموح بها مقاومة التيار | kA | 50,63 | 50 | 50,63 | |||
| 11 | التيار القياسي لإنتاج الدائرة القصيرة (الذروة) | kA | 50,63 | 50 | 50,63 | |||
| 12 | تسلسل العمل المسموح به | O-0.3s-CO-180s-CO | ||||||
| 13 | القيمة القياسية للاستحواذ ((تحويل)) الحالية | أ | 3500 | |||||
| 14 | الإفراج الجزئي | pC | ≤20 | ≤5 | ≤5 | ≤5 | ||
| 15 | الحياة الميكانيكية | الأوقات | 10000 | |||||
| 16 | فئة القوس الداخلي | القيادة الداخلية |
فئة AFLR 20kA/0.5s |
|||||
| 17 | مستوى الحماية | إغلاق الجسم الكهربائي IP67، غرفة IP4X | ||||||
