تفاصيل المنتج:
شروط الدفع والشحن:
|
| الجهد الاسمي: | 12 كيلو فولت/24 كيلو فولت/40.5 كيلو فولت | التيار المسموح به: | 630،1250،1600،2000،2500،3150 |
|---|---|---|---|
| عدد البولنديين: | 3 | ارتفاع: | ≤ 2000 م |
| إبراز: | أجهزة الحماية الكهربائية,توزيع الطاقة الذكي |
||

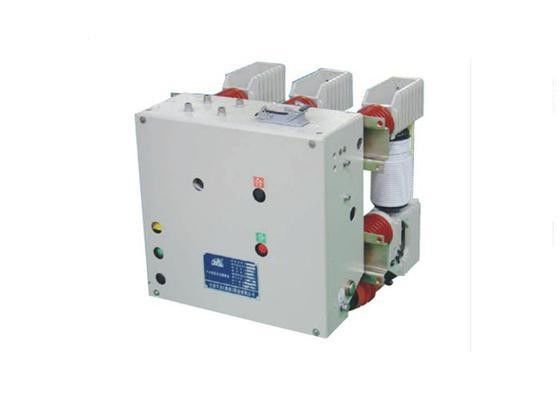

VCB ثابتة النوع الداخلي فراغ مكسر الدائرة مع الجهد العالي 12KV / 40.5KV
1الخصائص العامة
مفكّك الدائرة الفراغية ذو الجهد العالي الداخلي من سلسلة ZN12 -40.5تطبق على نظام الطاقة من 35KV ثلاثي المراحل AC 50HZ. انها تستخدم الاتصالات الطولية المجال المغناطيسي بالنسبة الهيكل السيراميكي"انتشار قوس كسر الناتج عندما لا يحدث توزيع التيار في الاتصال على نفس ظاهرة الانصهار المحلية،ولكنه يحتوي أيضًا على طاقة قوس منخفضة (20-200V) وتيار قطع منخفض (4-5A)، وتعمل مع منظمات عالية الموثوقية.
2حالة البيئة
3البيانات التقنية
| لا، لا، لا | البند | الوحدة | البيانات |
| 1 | الجهد الاسمي | KV | 40.5 |
| 2 | التيار الاسمي | أ | 1250,1600,2000,2500,3150 |
| 3 | التردد المسموح به | HZ | 50 |
| 4 | الوقت القصير المسمى مع التيار الوقائي | إيه إيه | 25,31.5 |
| 5 | أوقات انقطاع التيار القصير | 20 | |
| 6 | الحياة الميكانيكية | أوقات | 30000 |
| 7 | نبض البرق الاسمي مع الجهد الوقائي | KV | 185 |
| 8 | تسلسل التشغيل المسموح به | O-0.3S-CO-180S-CO | |
| 9 | الجهد المتطرفة لإغلاق وإفتتاح مغناطيس كهربائي | V | AC/DC220،110 |
| 10 | الجهد القياسي لعدم إطلاق الجهد | V | AC/DC220،110 |
| 11 | تردد الطاقة القصير الأجل المقاومة للجهد (1 دقيقة) | KV | 95 |
| 12 | وقت فتح | ms | 30≤t≤75 |
| 13 | وقت الإغلاق | ms | 30≤t≤65 |
| 14 | وقت تخزين الطاقة | s | ≤15 |
4التطبيق
ZN12-40.5 سلسلة الداخلية مكسرات الفراغ عالية الجهد هو المفتاح الرئيسي الذي ينطبق على KYN-40.5 / GBC-40.5 سلسلة أجهزة التبديل.يتم تثبيت مفصل الدائرة على عربة اليد من خزانة التبديل.هذا النوع يمكن استخدامه أيضاًوحدة تركيب ثابتةفي جهاز التبديل XGN-40.5
تم تصميم هذا المكسر كوحدة التي تجمع ويمكن استخدام آلية تشغيل خاصة من نوع تخزين طاقة الربيع في تشغيل AC / DC ، والتشغيل اليدوي.
