تفاصيل المنتج:
شروط الدفع والشحن:
|
| التيار المسموح به: | 630 أ / 1250 أ | تردد مصنف: | 50 هرتز |
|---|---|---|---|
| الجهد الاسمي: | 12 كيلو فولت | أوقات الحياة الميكانيكية: | 20000 |
| إبراز: | عالية الجهد قاطع الدائرة فراغ,قاطع الدائرة الجهد العالي |
||

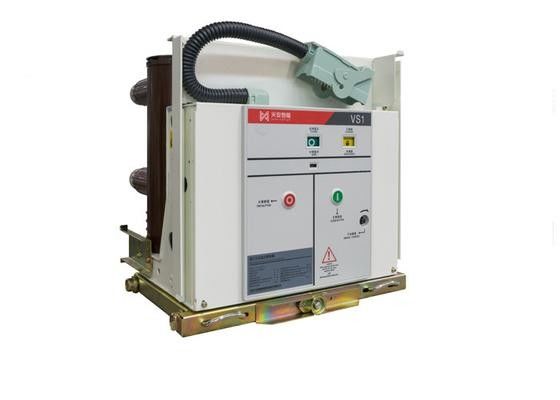

12 كيلو فولت VS1 الداخلية المتوسطة الجهد مكسر الدائرة الفراغية لجهاز التبديل HV
عامة
سلسلة VS1-12 في المنازل الداخلية AC HV الفراغمفكّك الدوائرهو جهاز تحويل HV داخلي من ثلاثة AC 50Hz والجهد المسموح به 12kV. يمكن أن يتم تشغيل مفصل الدوائر بشكل متكرر وله قدرة عديدة على كسر وإعادة الإغلاق السريع،ولها وظيفة قفل موثوق بهاالجهاز هو الجانب الأمامي والخلفي تشكيل الشحن، ليس فقط كوحدة تركيب ثابتة ولكن أيضا مطابقة وحدة عربة يدوية مع عربة لوحة القاعدة.
1الكثير من التقدم التقني
يتبنى أحدث مبدأ قوس فراغ التأثير، لديه قدرة قوية على الكسر، وإغلاق حجم صغير في الوقت الحاضر.
b. عالية للغاية الصمود الكهربائي، ويمكن أن يصل وقت كسر التيار القياسي إلى 20000 مرة، وقت كسر الدائرة القصيرة هو 50 مرة (40kV هو 30 مرة، 50kA هو 20 مرة).
ج. غرفة إخماد القوس الفراغية وآلية التشغيل ترتيب الأمام والخلف. يقلل من استهلاك الطاقة والضوضاء، والتشغيل هو أكثر موثوقية بكثير.
هيكل مضغوط وحجم صغير.
2موثوقية ممتازة في التشغيل
كل تفاصيل تأخذ في الاعتبار الشروط المحلية بالكامل ومتطلبات المعايير أثناء التصميم.
ب. يتم تصنيع كل قطعة تجميع قرص القيادة من مادة عالية مقاومة للاستعمال بشكل رئيسي ، وطلاء مع التشحيم الدقيق. يمكن أن تعمل لفترة طويلة دون تزيين إضافي وتعديل.
c. وظيفة الارتباط الموثوق بها لمنع أنواع مختلفة من التشغيل الخاطئ بشكل فعال ، فهي أكثر سلامة للجسم.
3الاقتصاد البارز عند الشراء
أ. المعدات المشتراة لديها نسبة عالية للقدرة التكلفة.
ب. تكلفة الصيانة المنخفضة للغاية تقلل كثيرا من تكلفة التشغيل.
ج. الأداء المشترك الممتاز يقلل من صعوبة التصميم للمشروع.
التكنولوجيا الثابتة ودون تلوث البيئة.
4.المعلمات
|
لا، لا، لا |
البند |
الوحدة |
المعلمات |
||||
|---|---|---|---|---|---|---|---|
| 1 | الجهد القياسي | كيلو فولت | 12 | ||||
| 2 | فترة قصيرة القياسية (1 دقيقة) تردد الطاقة تحمل الجهد | 42/48 (فجوة مفتوحة) | |||||
| 3 | الجهد القياسي للبرق مقاومة الجهد (الذروة) | 75/85 (فجوة مفتوحة) | |||||
| 4 | التردد المسموح به | هرتز | 50 | ||||
| 5 | التيار المسموح به | أ | 630 1250 |
630 1250 1600 2000 2500 3150 |
1250 1600 2000 2500 3150 |
3150 4000 |
|
| 6 | التيار القياسي لقطع الدائرة القصيرة | kA | 20/25 | 31.5 | 40 | 50 | |
| 7 | التيار القصير الزمني المقاوم | 20/25 | 31.5 | 40 | 50 | ||
| 8 | مدة الدوران القصير المسموح بها | s | 4 | ||||
| 9 | القمة المسموح بها مقاومة التيار | kA | 50/63 | 80 | 100 | 125 | |
| 10 | التيار القياسي لإنتاج الدائرة القصيرة | 50/63 | 80 | 100 | 125 | ||
| 11 | تردد الطاقة الدائرة الثانوية مقاومة التيار الحالي (1 دقيقة) | V | 2000 | ||||
| 12 | التيار المسموح به واحد / عكس إلى عكس مكثف بنك كسر | أ | 630/400 (40kA هو 800/400) | ||||
| 13 | بنك المكثفات المسموح به يجعل تدفقًا متوهجًا | kA | 12.5 (تردد لا يزيد عن 1000 هرتز) | ||||
| 14 | وقت الافتتاح ((الجهد الاسمي) | ms | 20 ¢50 | ||||
| 15 | وقت الإغلاق (الجهد الاسمي) | 35 ¢ 70 | |||||
| 16 | الحياة الميكانيكية |
الأوقات |
20000 | 10000 | |||
| 18 | أوقات كسر التيار القصير المسموح بها | 50 | 30 | 20 | |||
| 19 | المسافة بين المراحل | ملم | 150، 210، 275 | ||||
