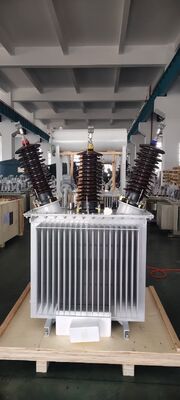

IEC60076 33kV / 415V Dyn1 محول طاقة التوزيع المملوء بالزيت

صورة كبيرة : IEC60076 33kV / 415V Dyn1 محول طاقة التوزيع المملوء بالزيت

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Tianan Electric
إصدار الشهادات:	GB1984、GB/T11022、DL/T403 and IEC62271
رقم الموديل:	VT19-40.5EP

شروط الدفع والشحن:

الحد الأدنى لكمية:	وحدة 1
الأسعار:	Pending
تفاصيل التغليف:	حالات خشبية
وقت التسليم:	35 يوم عمل/وحدة
شروط الدفع:	الاعتماد المستندي، تي/تي
القدرة على العرض:	2000PCS / سنة

مفصلة وصف المنتج

الجهد المقنن:	33000/415 فولت	التردد المقدر:	≤2000m
درجة الحرارة المحيطة:	15 ℃	درجة الزيت:	45 #
مجموعة المتجهات:	DYN1	معيار:	إيك-60076
مستوى العزل:	LI170AC70/LI30AC3	لون:	أن تكون في انتظار
إبراز:	قواطع دوائر الجهد العالي 40.5KV , قواطع دوائر الجهد العالي 2000m , قواطع دوائر الجهد العالي 630A

المعلمة التقنية الرئيسية

تم تصميم وإنتاج محول التوزيع المغمور بالزيت 33 كيلو فولت وفقًا للمعايير الدولية IEC-60076 بدقة مع جهد مقدر يبلغ 33000/415 فولت ومجموعة ناقلات Dyn1. إنها تستخدم زيت المحول رقم 45 كوسيط تبريد وعزل، مع درجة حرارة محيطة مرجعية محددة عند 15 درجة مئوية وارتفاع مصمم قابل للتطبيق ≥2000 متر. مستوى العزل الخاص به هو LI170AC70/LI30AC3 لضمان أداء عازل متميز ضد زيادة الجهد الزائد وتردد الطاقة.

ميزات المنتج والبناء

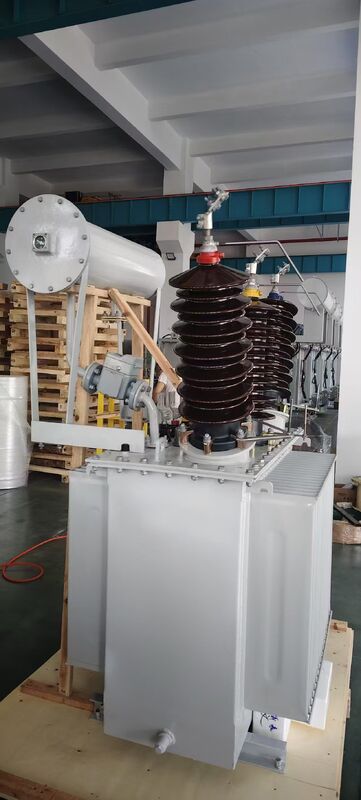

يتم تكوينه مع جلبة الجهد العالي من البورسلين عالي القوة وخزان الحفظ، ويتيح المحول مراقبة مستوى الزيت بسهولة وتعديل جهد التفريغ. يحقق الخزان المموج تبديد حرارة طبيعي فعال ONAN بدون مراوح تبريد إضافية، في حين أن هيكل الخزان المغلق بالكامل يمنع بشكل فعال تسرب زيت المحولات ودخول الغبار. لون الطلاء القابل للتخصيص متاح حسب متطلبات العملاء.

نطاق التطبيق

يقوم محول الطاقة المتنحي هذا بتحويل الجهد المتوسط 33 كيلو فولت إلى جهد منخفض 415 فولت، ويتم نشره على نطاق واسع للورش الصناعية وإمدادات الطاقة السكنية ومشاريع ربط الشبكة الكهروضوئية، ويخدم أسواق أفريقيا وجنوب شرق آسيا التي تتبنى معيار الشبكة المحلية 33 كيلو فولت.

قسم الأسئلة والأجوبة

Q1: ما هو معيار الإنتاج لمحول التوزيع 33 كيلو فولت؟

ج: تم تصنيعه وفقًا للمعيار الدولي IEC-60076.

س2: ما هو زيت المحولات الذي يتم ملؤه داخل هذه الوحدة؟

ج: يتم تعبئة المحول بزيت المحولات القياسي بدرجة 45#.

Q3: ما هي مجموعة المتجهات لهذا المحول 33000/415 فولت؟

ج: مجموعة المتجهات الخاصة بها هي Dyn1، وهو نوع الاتصال الأكثر شيوعًا لتوزيع الجهد المنخفض.

Q4: هل يمكننا تخصيص لون اللوحة الخارجية لخزان المحولات؟

ج: نعم، لون الخزان في انتظار التأكيد وقابل للتخصيص حسب طلب المشتري.

س 5: ما هي درجة الحرارة المرجعية المحيطة المحددة للتصميم؟

ج: درجة الحرارة المحيطة المرجعية للتصميم هي 15 درجة مئوية، والحد الأقصى لارتفاع التثبيت القابل للتطبيق هو 2000 متر.
