تفاصيل المنتج:
شروط الدفع والشحن:
|
| الجهد المقنن: | 24 كيلو فولت | القطب المدمج: | عملية APG |
|---|---|---|---|
| التصنيف الحالي: | 630 أ، 1250 أ | يكتب: | نوع ثابت / نوع عربة يدوية |
| إبراز: | عالية الجهد قاطع الدائرة فراغ,قاطع الدائرة الجهد العالي |
||

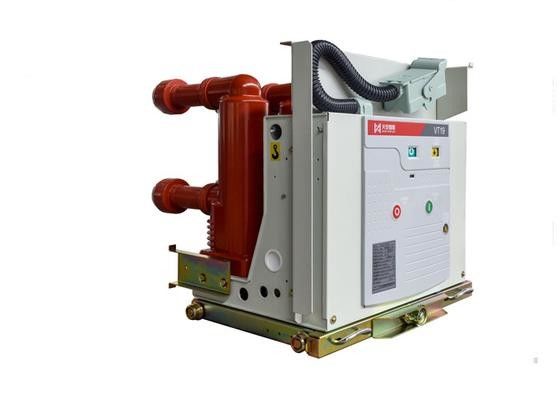

تم تصميم مفكّك الدائرة الفراغية عالي الجهد في الداخل VT19-24 لأنظمة كهربائية متغيرة ثلاثية المراحل تعمل عند 50 هرتز و 24 كيلو فولت.هذا المقطع يعمل كعنصر تحكم وحماية في عمليات التعدينمحطات توليد الكهرباء والمحطات الفرعية.تصميمه المتخصص يجعلها مناسبة بشكل خاص للتطبيقات التي تتطلب تشغيل متكرر في ظل ظروف التيار القياسي أو انقطاعات متعددة من التيارات المختصرة.
هذا المقطع يتماشى مع المعايير الوطنية والدولية بما في ذلك GB1984, GB/T11022, DL/T403, و IEC62271.يحتوي على آليات قفل موثوقة ويمكن استخدامه في كل من تركيبات تركيب الشاحنة والثابتة.
غرفة إطفاء القوس الفراغ هي المكون الأساسي المسؤول عن تحمل وتصنيع وكسر الطاقة الحالية.يوفر قدرة متفوقة على إطفاء القوس ومدة عمل طويلة.
| المعلم | المواصفات |
|---|---|
| الجهد القياسي | 24كيلو فولت |
| التردد المسموح به | 50 هرتز |
| الإضاءة المسموح بها النبض مقاومة الجهد | 125كيلو فولت |
| تردد الطاقة المسموح به 1 دقيقة مقاومة الجهد | 65كيلو فولت |
| تسلسل العمليات المسموح به | O-0.3s-CO-180s-CO |
| التيار المسموح به (A) | 6301250, 1600, 2000, 2500 |
| التيار القياسي لقطع الدائرة القصيرة (r.m.s، kA) | 20/25 31.5 |
| التيار القياسي للاختصار (القيمة القصوى ، kA) | 50/63 80 |
| الوقت القصير المسمى مقاومة التيار الحالي / الدائرة القصيرة الوقت المستمر (kA / s) | 20، 25/4 |
| القيمة القصوى المسموح بها مقاومة التيار (kA) | 50/63 80 |
| أوقات كسر الدائرة القصيرة المسموح بها | 30 مرة |
| المدة الميكانيكية | 20,000 مرة |
| الوزن | النوع الثابت: ≤250kg. |
| الخصائص | الوحدة | القيمة |
|---|---|---|
| مسافة محطة الاتصال | ملم | 12±1 |
| السفر أكثر من اللازم | ملم | 4±1 |
| فتح وثلاثة مراحل وإغلاق غير متزامن | ms | ≤2 |
| وقت التشغيل لمحطة الاتصال المغلقة | ms | ≤2 |
| وقت الإغلاق والفتح - الإفتتاح | ms | ≤50 |
| وقت الإغلاق والفتح - الإغلاق | ms | ≤70 |
| متوسط سرعة الافتتاح (بعد فتح 6 ملم) | م/س | 1.4±0.3 |
| متوسط سرعة الإغلاق (بعد إغلاق 6 ملم) | م/س | 0.8±0.2 |
