تفاصيل المنتج:
شروط الدفع والشحن:
|
| الجهد الاسمي: | 40.5 كيلو فولت | التيار المسموح به: | 630 أ |
|---|---|---|---|
| فتيل تصنيف التيار: | 100A | تصنيع مفتاح التأريض: | 31.5 كيلو |
| إبراز: | تبديل الحمل الجهد العالي,التبديل كسر فراغ الحمل |
||

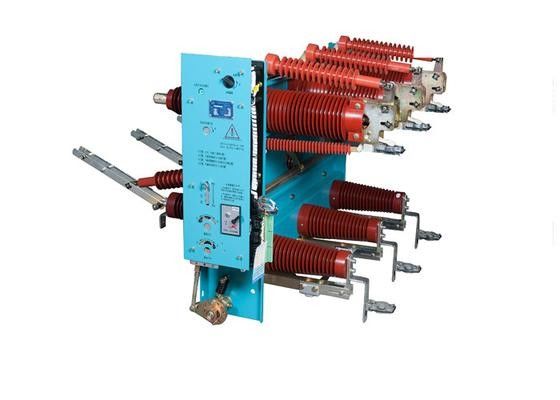

مفاتيح مكافحة الحمولة عالية الجهد في الأماكن المغلقة ، مفاتيح الحمولة - مجموعات الفيوز
عامة
FT16-40.5يتم تطبيق FT16-40.5R في شبكة الكهرباء مع AC 50HZ ، والجهد المقدر ب 35Kv. يمكن تطبيقه في كسر تيار الحمل ، وتيار الإفراط في الحمل وتيار الدائرة القصيرة.المنتج هو العنصر الرئيسي من HXGT16-40.5 الداخلية AC عبارة عن عبارة عن جهاز تحويل معدني ومربع DFT16-40.5 الخارجي للكابلات HV.تم تصميم HXGT16 خصيصًا لمحطات التوزيع المدمجة 35KV ، محطة التوزيع الثانوية الصغيرة.هو على وجه الخصوص أفضل خيار لنظام توليد توربينات الرياح ومعدات نقل الطاقة gri للسيطرة على وحماية محطة المحول.DTW هي محطة عبور للكابلات نقل الطاقة ، تستخدم لتحكم خطوط الكابلات الخارجية ، الاتصال ، النقطة ، الفرع أو التحويل.
المعلمات
| S/N | البند | الوحدة | البيانات | |||||
| 1 | الجهد الاسمي | كيلو فولت | 40.5 | |||||
| 2 | التردد المسموح به | هرتز | 50 | |||||
| 3 | التيار الاسمي | أ | 630 | |||||
| 4 | التيار المسموح به للفيوز | أ | 100 | |||||
| 5 | التيار القصير المقاومة | إيه إيه | 20 | |||||
| 6 |
تشكيل الدائرة القصيرة |
s | 4 | |||||
| 7 | إيه إيه | 50 | ||||||
| 8 | الحد الأقصى القياسي لتحمل التيار | إيه إيه | 50 | |||||
| 9 | التيار الكهربائي المسموح به | أ | 630 | |||||
| 10 | التيار القياسي للانتقال (الاستحواذ) (مع فيوز 100A) | أ | 2000 | |||||
| 11 | التبديل الأرضي يجعل التيار | إيه إيه | 31.5 | |||||
| 12 | FT16-40.5 مقاومة الدائرة الرئيسية | uΩ | ≤200 | |||||
| 13 | FT16-40.5R مقاومة الدائرة الرئيسية (باستثناء مقاومة وصلة الفتيل) | uΩ | ≤400 | |||||
| 14 | وقت فتح | ms | 60-70 | |||||
| 15 | التيار القياسي لقطع الفتيل | إيه إيه | 31.5 | |||||
| 16 | مستوى العزل الاسمي | طاقة 1 دقيقة تتحمل التردد الجهد |
من مرحلة إلى مرحلة / من مرحلة إلى الأرض | KV | 95 | |||
| كسر/كسر عازل | 95/118 | |||||||
| النبض البرق مقاومة الجهد (القيمة القصوى) |
من مرحلة إلى مرحلة / من مرحلة إلى الأرض | 185 | ||||||
| كسر/كسر عازل | 185/215 | |||||||
| 17 | الحياة الميكانيكية | مفتاح الحمل | الوقت | 10000 | ||||
| مقطوع | 2000 | |||||||
| مفتاح الأرضية | 2000 | |||||||
| 18 | الأبعاد | HXGT16 | العرض | ملم | 1200,2000 | |||
| عمق | 1600 | |||||||
| الطول | 1900,2000 | |||||||
| DTW | العرض | 1800 | ||||||
| عمق | 2300 | |||||||
| الطول | 2100 | |||||||
