تفاصيل المنتج:
شروط الدفع والشحن:
|
| وسيلة إطفاء القوس: | مكنسة | الهيكل: | مكب |
|---|---|---|---|
| رقم القطب: | ثلاثة | التيار المسموح به: | 630 أ |
| إبراز: | فراغ كسر تحميل التبديل,sf6 تحميل كسر التبديل |
||

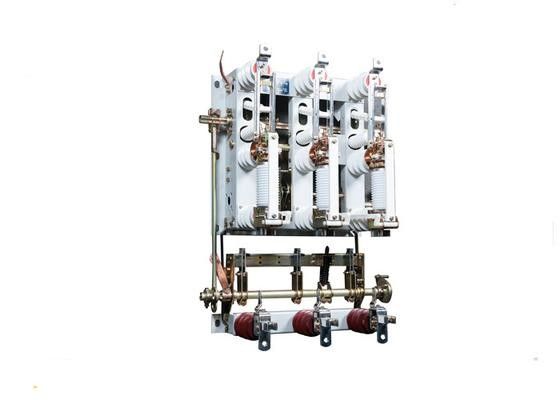

مفتاح الحمل الداخلي عالي الجهد MCCB الهيكل مفتاح كسر الحمل الفراغ
نظرة عامة
FN16A-12 سلسلة المفتاح لتغيير التيار الكهربائي 50 هرتز، الجهد المسموح به من شبكة 10kV، يمكن أن تكون كسر تيار الحمل، وتيار الإفراط في الحمل وتيار إغلاق الدائرة القصيرة.مزيج من التيار الكهربائي لقطع الدائرة القصيرة، وخاصة بالنسبة للخالية من الزيت، لا يتطلب صيانة ومواقع تشغيل متكررة.
تصميم المنتج المبتكر، حجم صغير، تركيب مرن، تشغيل بسيط، مع يدوي، تشغيل كهربائي وظيفتين.يمكن أيضا أن تتلاعب مباشرة في الجزء الخلفي من المفتاح، لا تحتاج إلى إعادة تزويد آلية التشغيل.
المعلمات التقنية: مفتاح الحمل
| لا، لا، لا | البند | الوحدة | المعلمات |
| 1 | الجهد الاسمي | كيلو فولت | 12 |
| 2 | التردد المسموح به | هرتز | 50 |
| 3 | التيار الاسمي | أ | 630 |
| 4 | التيار القياسي لقطع الحمل النشط | أ | 630 |
| 5 | الحلقة ذات التيار القياسي للكسر | أ | 630 |
| 6 | 5 ٪ من التيار القياسي لقطع الحمل النشط | أ | 31.5 |
| 7 | التيار القياسي لقطع الكابلات الشاحنة | أ | 10 |
| 8 | التيار القياسي لقطع المكثف | أ | 400 |
| 9 | التيار القياسي لقطع المحول بدون حمولة | 1600kVA التيار الخالي من الحمل للمحول |
|
| 10 | 1 دقيقة تردد مقاومة الجهد (rms) إلى التربة، بين المراحل، كسر الفراغ / منفذ العزل |
كيلو فولت | 42/48 |
| 11 | الكهرباء الكاملة الصيد مقاومة الجهد (الذروة) إلى الأرض، بين المراحل، كسر الفراغ / منفذ العزل |
كيلو فولت | 75/85 |
| 12 | وقت قصير مقيّد لتحمل التيار (استقرار حراري) | kA/s | 20/3 |
| 13 | الحد الأقصى لتقاوم التيار (الاستقرار الديناميكي) | kA | 50 |
| 14 | التيار الاسمي للدائرة القصيرة | kA | 50 |
| 15 | أوقات كسر التيار الاسمي | الوقت | 10000 |
| 16 | الحياة الميكانيكية | الوقت | 10000 |
| 17 | السماح بالاتصال سمك تراكم التآكل | ملم | 3 |
| 18 | عزم التشغيل المفتوح والقريب (القوة) | Nm | 120 (((240) |
| 19 | الجهد الكهربائي الثانوي للتحكم | V | AC / DC 240 |
| 20 | الوزن الصافي | كيلوغرام | 61 |
| 21 | الأبعاد | ملم | 720 × 490 × 885 |
| 22 | أبعاد الحزمة | ملم | 830 × 900 × 520 |
