تفاصيل المنتج:
شروط الدفع والشحن:
|
| المعدات: | LBS ، مجموعة الكسارة ، CB | نوع العزل: | عزل الهواء |
|---|---|---|---|
| التيار المسموح به: | 630A ، 125A ، 1250A | تصنيف التوصيل (نقل) التيار: | 3150 أ |
| إبراز: | نظم المعلومات الجغرافية معزول الغاز المفاتيح,مفاتيح الجهد المتوسط |
||

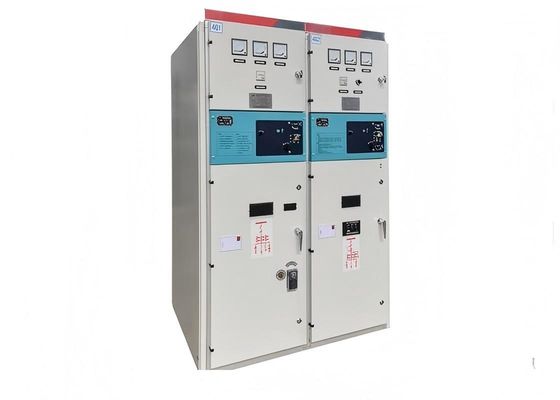

نوع مربع 12 كيلو فولت ونوع ثابت في الداخل المعدن المتردد - أجهزة التبديل RMU
عامة
جهاز التبديل من سلسلة XGT9-12 هو نوع من معدات التبديل الداخلية الثابتة مع AC ثلاثي المراحل ، عزل الهواء. يمكن تجهيزها بمفتاح الحمولة الفراغية HV AC الداخلية FT8-12 ،FT8-12R جهاز داخلي HV AC تحت الفراغ مع تحميل مفاتيح وواصلات التأمين، VT28-12 في الداخل HV AC مفكّك الدوار الفراغ، تستخدم للسيطرة، وقبول وتوزيع الطاقة الكهربائية في 10kV نظام شريط واحد من ثلاث مراحل AC، 50Hz؛ نفسه يمكن التحكم، وحماية،مراقبة وتواصل الدوائر، مناسبة للمطار ، مترو الأنفاق ، المبنى الضخم ، محطة فرعية ثانوية ، الصناعة ومؤسسة التعدين وهلم جرا.
حالة الخدمة
الارتفاع: لا يزيد عن 1000 متر.
درجة الحرارة المحيطة: +40°C~-25°C
الرطوبة النسبية: متوسط يومي لا يزيد عن 95٪، متوسط شهري لا يزيد عن 90٪.
لا توجد تلوث واضح حولها، مثل الغازات السامة أو الغازات القابلة للاشتعال.
لا توجد اهتزازات متكررة شديدة
ملاحظة: في حالة الاختلاف عن حالة الخدمة العادية، يمكن للمستخدمين التفاوض مع الشركة المصنعة.
المعلم التقني
المعيار الكهربائي لمفتاح الحمل، جهاز مزيج مفتاح الحمل والصمامات، مفك الدوائر
| لا، لا، لا | الاسم | الوحدة | المعلم | ||
| مفتاح الحمل | مفكّك الجمع | مفكّك الدوائر | |||
| 1 | الجهد الاسمي | كيلو فولت | 12 | 12 | 12 |
| 2 | 1min تردد الطاقة مقاومة الجهد (القيمة الافتراضية) (المرحلة، إلى الأرض / الكسر) | كيلو فولت | 42/48 | 42/48 | 42/48 |
| 3 | إشارة البرق تحمل الجهد (القيمة الافتراضية) (المرحلة المتوسطة ، إلى الأرض / الكسر) | كيلو فولت | 75/85 | 75/85 | 75/85 |
| 4 | التيار الاسمي | أ | 630 | 125 | 630,1250 |
| 5 | التردد المسموح به | هرتز | 50 | ||
| 6 | التيار القياسي لقطع الدائرة القصيرة | كيلو فولت | 31.5 | 20,25,31.5 | |
| 7 | الحركة القصيرة القياسية/مدة الدورة القصيرة | kV/s | 20/4 | 20/4,25/4,31.5/4 | |
| 8 | الحد الأقصى القياسي لتحمل التيار | كيلو فولت | 50 | 50,63,80 | |
| 9 | التيار القصير المسموح به (الذروة) | كيلو فولت | 50 | 50,63,80 | |
| 10 | تسلسل التشغيل المسموح به | O-0.3s-CO-180s-CO | |||
| 11 | التيار المسموح به للاتصال (التحويل) | أ | 3150 | ||
| 12 | بطاقة مكثف واحد / بطاقة مكثف عكسية إلى بطاقة مكثف عكسية | أ | 630/400 | ||
| 13 | التيار القياسي لقطع المحول بدون حمولة | 1250kVA محول غير محمول | |||
| 14 | الحياة الميكانيكية | الوقت | 10000 | ||
معيار الخصائص الميكانيكية لمفتاح الحمل ومقطع الدائرة
| لا، لا، لا | الاسم | الوحدة | المعلم | ||
| مفتاح الحمل | مفكّك الدوائر | ||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | 12 | |
| 2 | التيار الاسمي لقطع الدائرة القصيرة | kA | 25 | 31.5 | |
| 3 | ضغط الاتصال | ن | 1000±100 | 2400±200 | 3100±200 |
| 4 | المسافة بين الاتصال المفتوح | ملم | 9±1 | 9±1 | |
| 5 | أكثر من السفر | ملم | 4±1 | ||
| 6 | متوسط سرعة الإغلاق | م/س | 0.6±0.2 | 0.6±0.2 | |
| 7 | متوسط سرعة الافتتاح | م/س | 1.1±0.2 | 1.1±0.2 | |
| 8 | وقت الارتداد لإغلاق الاتصال | ms | ≤2 | ||
| 9 | افتتاح وإغلاق غير متزامنة من اتصال 3 قطب | ms | ≤2 | ||
