تفاصيل المنتج:
شروط الدفع والشحن:
|
| باب الخزانه: | لوحة الصلب سبيكة | نسيج: | صفيحة من الفولاذ المقاوم للصدأ |
|---|---|---|---|
| تم تصنيف شريط الحافلات الحالي: | 630/1250 أ | معدل تسرب السنوي للغاز SF6: | ≤0.2٪ |
| إبراز: | نظم المعلومات الجغرافية معزول الغاز المفاتيح,مفاتيح الجهد المتوسط |
||

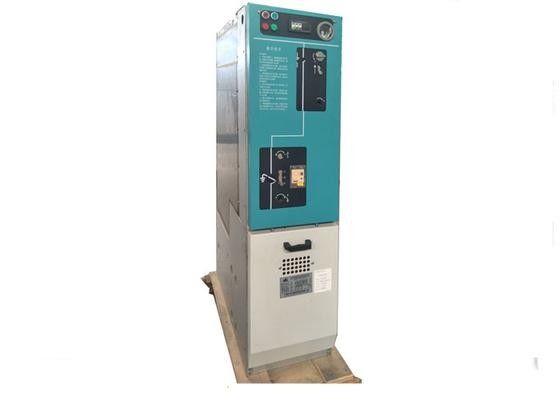

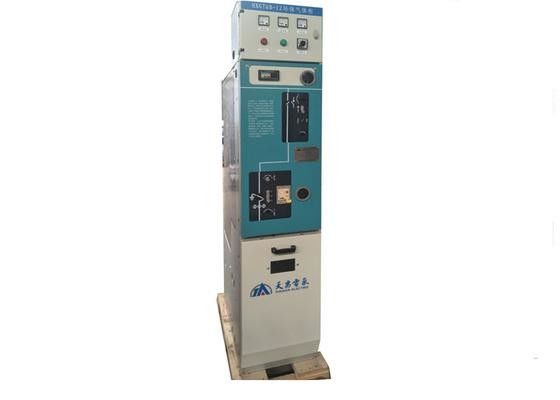

الغاز - العزل المعدن - مغلق أجهزة التبديل / أجهزة قطع الدوائر الفراغية
نظرة عامة
أجهزة التبديل هي نوع من الأجهزة المركبة التي تغلق جميع الدوائر الرئيسية في الحجرة المعدنية وتأخذ غاز SF6 كوسيلة لإطفاء القوس والعزل.انها مناسبة لتزويد الطاقة الشبكة الحلقية وإشعاع مزدوج إمدادات الطاقة في شبكة إمدادات الطاقة 10kV MVيستخدم أيضا في إمدادات الطاقة المحطة. بسبب استخدام إمدادات الطاقة الشبكة الحلقة يزيد من موثوقية إمدادات الطاقة، ويتم استخدامه بشكل خاص في المصانع المعدنية، منطقة الإقامة، والمدارس،الحدائق، وما إلى ذلك لتوزيع الطاقة والتحكم. بالإضافة إلى ذلك، بسبب اتصالها وتركيبها المريحة،يستخدم أيضا في محطة التحول كمعدات عالية الجهد على الجانب الأساسي.
مذكرات للنظام
1رقم مخطط الاتصال الرئيسي والرسم البياني المنهجي للخط الواحد، مخطط التخطيط؛
2مخطط المدار الثانوي، مخطط ترتيب الطرف (بدون مخطط ترتيب الطرف، سيتم أخذها حسب مواصفات الشركة المصنعة) ؛
3يجب تأكيد مواصفات و أنواع الكابلات والكابلات عند الطلب
4إذا كان يتم استخدام جهاز التبديل في بيئة خاصة، يجب على العميل التفاوض مع الشركة المصنعة عند الطلب.
5إذا كانت هناك حاجة إلى قطع غيار أو ملحقات، يجب على العميل أن يقدم اسمها وكميتها.
| البند | الوحدة | المعلم | |||
| الجهد الاسمي | KV | 12,24 | |||
| التيار الاسمي لقطار الحافلة | أ | 630,1250 | |||
| التيار الاسمي | أ | 630 | |||
| التردد المسموح به 1 دقيقة | HZ | 50/60 | |||
| التيار المقاوم القصير | إيه إيه | 4/25/2 | |||
| الحد الأقصى القياسي لتحمل التيار | إيه إيه | 50,63 | |||
| التيار المسموح به للقطر القصير | إيه إيه | 50,63 | |||
| التيار الاسمي لجهاز تحويل الحمولة مع سلك الفيوز | أ | 100 | |||
|
التيار الاسمي لقطع الدائرة القصيرة
|
فيوز | إيه إيه | 31.5 | ||
| مفكّك الدوائر | إيه إيه | 20,25 | |||
| طاقة 1 دقيقة تتحمل التردد الجهد |
(المرحلة إلى المرحلة / المرحلة إلى الأرض / الفجوة)
|
KV | 42/48,65/79 | ||
| النبض البرق مقاومة الجهد (القيمة القصوى) |
(المرحلة إلى المرحلة / المرحلة إلى الأرض) (المرحلة إلى المرحلة / المرحلة إلى الأرض) | KV | 75/85,125/145 | ||
| مقاومة الدائرة | أجهزة تحويل الحمل | μΩ | 130 | ||
| خزانة الأجهزة المركبة ((لا تشمل مقاومة الفتيل) | μΩ | 250 | |||
| خزانة مفكّك الدوائر SF6 | μΩ | 140 | |||
| SF6 ضغط الغاز الاسمي (20 درجة مئوية ضغط مقياس) |
ام بي اي | 0.04 | |||
| SF6 معدل تسرب الغاز السنوي | ≤0.2% | ||||
| درجة الحماية (غرفة مليئة بالغاز) | IP67 | ||||
