تفاصيل المنتج:
شروط الدفع والشحن:
|
الهيكل: | نوع مغلق يمكن سحبه | الجهد الاسمي: | 12 كيلو فولت |
---|---|---|---|
تصنيف تيار Busuar الرئيسي: | 200 أ | كسر التيار: | 31.5 كيلو |
إبراز: | نظم المعلومات الجغرافية معزول الغاز المفاتيح,مفاتيح الجهد المتوسط |

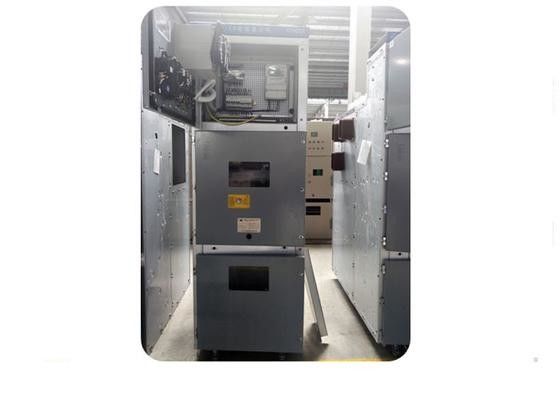

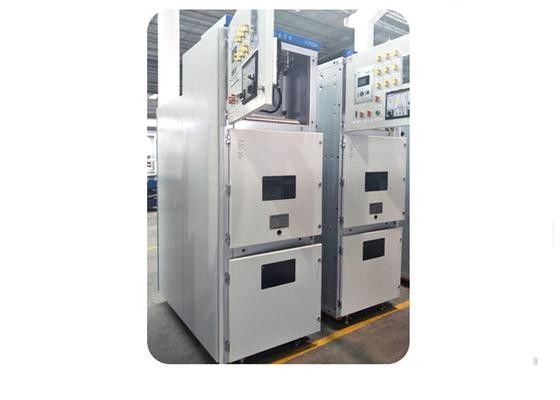

جهاز التبديل المعدني المغطى بالكهرباء ، خزانة التبديل ، صندوق التوزيع
نظرة عامة
سلسلة KYN مغطاة بالمعدن الخزانة المفتوحة القابلة للإزالة (وتسمى خزانة التبديل لفترة قصيرة).6-12KV ثلاثي المراحل AC 50Hz شريط الحافلة الواحد ونظام قطع شريط الحافلة الواحدلديها وظائف التحكم والحماية ومراقبة الدائرة.
باستخدام Condition:
1درجة الحرارة العامة: لا تزيد عن +40، لا تقل عن -5. درجة حرارة متساوية35.
2ارتفاع لا يزيد عن 1000 متر
3الرطوبة النسبية = 90% (+25)
4تردد الزلزال لا يزيد عن 8 درجات
5بدون غبار أو نار أو تآكل أو مواد خطرة أخرى حولها
المعلمات التقنية
الخصائص التقنية | ||||
الجهد الاسمي | كيلو فولت | 12 | 17.5 | 24 |
تردد الطاقة الاسمية تحمل الجهد | كيلو فولت | 28 | 38 | 65 |
إشارة البرق المسموح بها تحمل الجهد | ذروة الكيلو فولت | 75 | 95 | 125 |
وقت قصير مقيّد مقاومة التيار - 3 ثانية | حتى kA | 40 | 40 | 31.5 |
الحد الأقصى القياسي لتحمل التيار | حتى kA | 100/125 | 100/125 | 80 |
تصنيف القوس الداخلي IAC A FL (((R) - 1s | حتى kA | 40 | 40 | 31.5 |
التردد المسموح به | هرتز | 50/60 | ||
التيار الاسمي - شريط الحافلة - غرفة المراقبة - حجرة الجهاز |
حتى kA |
3150/4000* 3150/4000* 400 |
3150/4000* 3150/4000* - |
2,500 2,500 - |
درجة الحماية | IP3X أو IP4X | |||
المعايير | IEC | |||
الأبعاد تعتمد على نوع المقصورة (المواصل / الفراغ أو مفك الدوائر SF6) ، والتيار الاسمي والجهد. | ||||
العرض | ملم | من 800 إلى 1000 | ||
الطول | ملم | 2300 ((2200) | ||
عمق | ملم | من 1500 إلى 1،660 |
