| الجهد الاسمي: | 12 كيلو فولت | ارتفاع: | ما يصل إلى 1000 متر فوق مستوى سطح البحر |
|---|---|---|---|
| التيار المسموح به: | 630 أ | التكرار: | 50 هرتز |
| إبراز: | عالية الجهد قاطع الدائرة فراغ,قاطع الدائرة الجهد العالي |
||

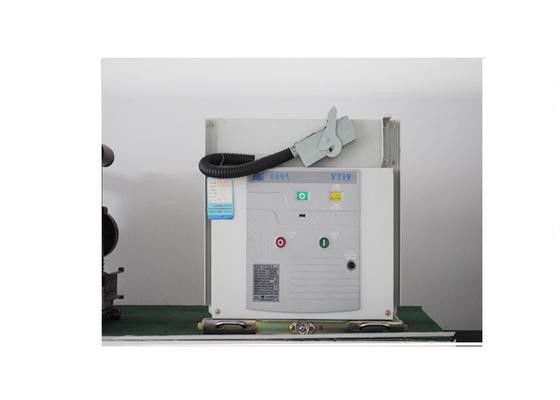

12kV مغلقة هيكلية عالية الجهد AC الداخلية حلقة الفراغ كوب
نينغبو تيانان (مجموعة) CO. LTD.
عامة
يتم استخدام VT19-12 في نظام كهربائي متردد ثلاثي المراحل من 50 هرتز ، 12 كيلو فولت. يتم استخدامه كقسم تحكم وحماية في شركة التعدين ومصنع الكهرباء والمحطة الفرعية.بسبب مزاياه الخاصة، فإنه مناسب أيضا للموقع الذي يعمل في كثير من الأحيان تحت التيار الاسمي أو عدة قطع التيار الدائرة القصيرة.
يتم تحديد مفصل الدوائر بواسطة بعض المعايير الوطنية والمعايير النسبية الدولية ، مثل GB1984 ، GB / T11022 ، DL / T403 و IEC62271 ، إلخ.تستخدم كقسم للشاحنات أو قسم للتركيب الثابت.
2حالة الخدمة
حالة طبيعية
درجة الحرارة المحيطة +40°C~-15°C
الرطوبة المحيطة متوسط الرطوبة النسبية اليومية ≤95%
متوسط ضغط التيار اليومي ≤2.2ⅹ10-3MPa
متوسط الرطوبة النسبية الشهرية ≤ 90%
متوسط ضغط التيار الشهري ≤1.8ⅹ10-3ام بي اي
الارتفاع ≤1000m
درجة الزلزال <8
الموقع ليس لديه ماء، لا مواد إطفاء ولا مواد انفجار، لا مواد كيميائية وزلزال خطير.
حالة خاصة
إذا كان للمستخدم بعض المتطلبات الخاصة، يرجى التفاوض من قبل الشركة المصنعة والمستخدم.
المعلم الرئيسي لقطع 12KV
| الجهد الاسمي | 12كيلو فولت | ||||
| التردد المسموح به | 50 هرتز | ||||
| النبض الإضاءة المسموح به مقاومة الجهد ((بين المراحل،المرحلة إلى الأرض) /كسر معزول | (75) / 85kV (قيمة الذروة) | ||||
| الطاقة المسموح بها 1 دقيقة مقاومة الجهد ((بين المراحل، المرحلة إلى الأرض) / الكسر المعزول | (42) / 48kV (r.m.s) | ||||
| تسلسل التشغيل المسموح به | O-0.3s-CO-180s-CO | ||||
| التيار الاسمي (A) | 630,1250 | 1250 ~ 3150 | 1250 ~ 3150 | 3150,4000 | |
| التيار القياسي لقطع الدائرة القصيرة (r.m.s، kA) | 20/25 | 31.5 | 40 | 50 | |
| التيار القياسي للاختصار (قيمة الذروة ، kA) | 50/63 | 80 | 100 | 125 | |
| الوقت القصير المسموح به لتحمل التيار الحالي / وقت الدائرة القصيرة المستمر (kA / s) | 2025/4 | 31.5/4 | 40/4 | 50/4 | |
| الحد الأقصى لتقاوم التيار (kA) | 50/63 | 80 | 100 | 125 | |
| أوقات انقطاع التيار القصير المسمى ((أوقات) | 30 | 30 | 30 | 20 | |
| المدة الميكانيكية (أوقات) | 20000 | 20000 | 10000 | 10000 | |
| الوزن (كيلوغرام) | النوع الثابت | ≤200 | |||
| نوع الشاحنة | ≤ 250 | ||||
