| إرتفاع: | يصل إلى 3000 متر فوق مستوى سطح البحر | تيار مصنّف: | 2000A |
|---|---|---|---|
| تصنيف الوقت القصير الوقت المستمر: | 4 ق | جهد فلطيّ مصنّف: | 40.5KV |
| تسليط الضوء: | قاطع الدائرة فراغ داخلي,عالية الجهد قاطع الدائرة فراغ |
||

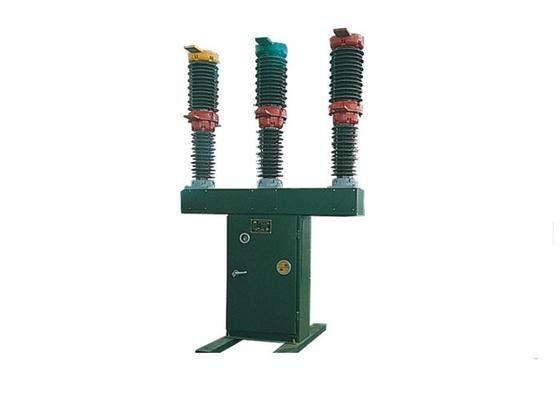

HV في الهواء الطلق الخزف نوع Stanchion قواطع دوائر فراغ شغل مع SF6
نظرة عامة
ZW30-40.5 / 2000-31.5 قواطع دوائر فراغ HV في الهواء الطلق (يشار إليها فيما يلي باسم ZW30-40.5) يمكن استخدامها في نظام الطاقة مع الفولطية المقدرة 40.5KV ، 2000A الحالي تقييمه وعلى ثلاث مراحل AC 50HZ لحماية المعدات في الصناعية والمؤسسات المعدنية ومحطات الطاقة والمحطات الفرعية ، والتي يمكن استخدامها كقاطع دارة للربط في أماكن العمل للتشغيل المتكرر.
يتوافق هذا المنتج مع معايير قواطع دوائر التيار المتردد GB1984-89 AC ، وقواطع دوائر الجهد الكهربي المتردد IEC56 HV و JB3385-1996 وقواطع التفريغ الهوائي AC HV 3.6-40.5KV الداخلية.
المعلمات
| لا. | اسم | وحدة | القيمة | ||
| 1 | الفولطية | كيلو فولت | 40.5 | ||
| 2 | مستوى العزل تقييمه | تردد الطاقة 1 دقيقة تحمل الجهد | اختبار جاف (كسر ، مرحلة إلى مرحلة ، إلى الأرض) | 95 * | |
| اختبار الرطب (على الأرض ، والعزل الخارجي) | 80 * | ||||
| الدافع الصعودي يتحمل الجهد (الذروة) | 185 * | ||||
| 3 | التصنيف الحالي | ا | 2000 | ||
| 4 | تصنيف ماس كهربائى كسر الحالية | كيلو أمبير | 31.5 | ||
| 5 | تصنيف تيار صنع الوقت القصير (الذروة) | 80 | |||
| 6 | تقييم تسلسل التشغيل | 0-0.3sCO ** - 180S-CO ** | |||
| 7 | تصنيف خارج كسر المرحلة الحالية | كيلو أمبير | 8 | ||
| 8 | تصنيف واحد مكثف البنك كسر الحالية | ا | 630 | ||
| 9 | مدة تقييمه من ماس كهربائى | الصورة | 4 | ||
| 10 | تصنيف ماس كهربائى كسر مرات كسر الحالية | زمن | 20 | ||
| 11 | الانحناء الوقت | الآنسة | <20 | ||
| 12 | مجموع الوقت كسر | الآنسة | ≤85 | ||
| 13 | التحمل الميكانيكي (CO) | زمن | 10000 | ||
| 14 | تصنيف الغاز المشحونة الضغط | املأ بـ SF6 عند استخدام غرفة إطفاء قوس الفراغ TD-40.5W / 2000-31.5 (K) | ميجا باسكال | 0.02 (20 ℃) | |
| تملأ بالهواء الجاف أو النيتروجين عالية النقاء عند استخدام TD-40.5W / 2000-31.5 (K) غرفة إطفاء قوس الفراغ | |||||
| 15 | معدل تسرب الغاز السنوي | ٪ | ≤1 | ||
| 16 | فراغ درجة من فراغ الانحناء الغرفة | جديدة من المصنع غرفة الانحناء | السلطة الفلسطينية | .331.33X10 -3 | |
| فترة التخزين من 20 سنة | <6.6X10 -2 | ||||
