تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة القشرة: | الفولاذ المقاوم للصدأ | الوظيفة: | قاطع الدائرة التقليدي |
|---|---|---|---|
| بيئة: | في الخارج | الجهد الاسمي: | 126 كيلو فولت |
| إبراز: | عالية الجهد قاطع الدائرة فراغ,قاطع الدائرة الجهد العالي |
||

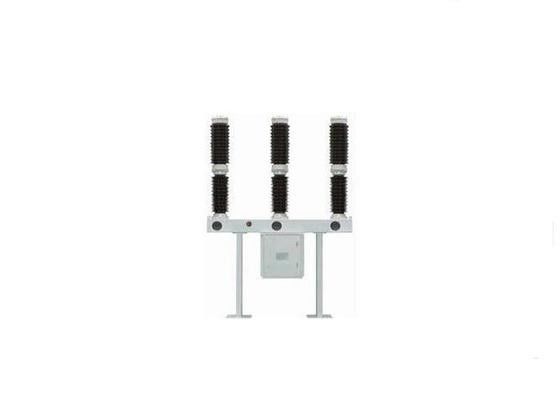

110kV حيوية خزان خارجية مفك الدوائر عالية الجهد / مفك الدوائر الفراغ
عامة
مفك الدوائر الخارجي من النوع LW36-126 هو مفك الدوائر الخارجي من النوع HV SF6 الجديد ذو الأداء العالي على أساس تكنولوجيا متقدمة كافية لاستيعاب وهضم مفك الدوائر SF6 الأجنبية ،ووفقاً لمتطلبات المعيار الوطني، يجمع بين مستوى التصنيع التجاري المحلي والتصميم.
يستخدم هذا المنتج في النظام الكهربائي مع 50 هرتز، نظام 110kV الجهد الاسمي، والتي هي المعدات الكهربائية الرئيسية التي يتم التحكم فيها وحمايتها من قبل محطة الطاقة ومحطة الفرعية.يمكن تجهيزها بآلية تشغيل الربيع من نوع CT□ وربط ميكانيكي ثلاثي المراحل. داخل ملء غاز SF6 مع إطفاء قوس ممتاز وأداء العزل الكهربائي. جميع الأختام تعتمد حلقة الختم من النوع O ذات الدائرة المزدوجة ، والتي يمكن أن تمنع التسرب بكفاءة.
الخصائص
A. أداء عال للكسر، والذي لديه القدرة على قطع الدائرة القصيرة والسحب من نقطة الخروج، وحل الخطأ القريب.
ب - الممرات القوسية المصنعة بتكنولوجيا الغزل مع جودة عالية من تدفق الهواء وبنية بسيطة.
ج: عمر خدمة كهربائي أطول، والقدرة على الكسر لمدة 20 مرة عند طاقة كاملة، وفترة طويلة للصيانة، صيانة مجانية لمدة 10 سنوات في ظل التشغيل العادي.
D. آلية العمل في طاقة منخفضة بسيطة وموثوقة ونظيفة.
E. ضغط مقيّم منخفض، لا يمكن تسريعها تحت درجة حرارة منخفضة.
F. مساحة أصغر المحتلة
G. ضوضاء منخفضة، تستخدم في المناطق السكنية.
H. التثبيت الفوري في الموقع.
البيانات التقنية
| الاسم | الوحدة | المعلم | |
| الجهد الاسمي | KV | 126 | |
| التردد المسموح به | هرتز | 50 | |
| التيار الاسمي | أ | 3150 | |
| التيار القياسي لقطع الدائرة القصيرة | إيه إيه | 31.5/40 | |
| مدة قصيرة مقبلة تحمل التيار | KA/s | 31.5 (4)/40 ((3) | |
| التيار القياسي القياسي | إيه إيه | 100 | |
| الحد الأقصى القياسي لتحمل التيار | إيه إيه | 100 | |
| كل وقت التوقف | السيدة | < = 65 | |
| وقت الإغلاق | السيدة | < = 110 | |
| عامل الكسر للمرحلة الأولى | 1.5 | ||
| التيار الخارجي للكسر | إيه إيه | 10 | |
| تسلسل التشغيل المسموح به | 0-0.3s-CO-180s-CO | ||
| مقاومة التيار القصير المسموح به بالقطع المستمر | الأوقات | 20 (40kA) | |
| الصمود الميكانيكي | الأوقات | 6000 | |
| ضغط غاز SF6 الاسمي | أ. ب. | 0.55MPa/0.60 | |
| تردد الطاقة الاسمية تحمل الجهد | مرحلة إلى الأرض، مرحلة إلى مرحلة | KV | 275 |
| مسافة العزل | KV | 275 | |
| إشارة البرق المسموح بها تحمل الجهد | مرحلة إلى الأرض، مرحلة إلى مرحلة | KV | 650 |
| مسافة العزل | KV | 650 | |
