| ارتفاع: | ≥1000 م | وقت الإغلاق: | 30 ~ 70 مللي ثانية |
|---|---|---|---|
| تصنيف التسلسل العملية: | O-0.3s-CO-180s-CO | تجاوز: | 3.5 ± 0.5 مم |
| درجة حرارة البيئة: | -15 درجة مئوية ~ +40 درجة مئوية | وقت الافتتاح: | 15 ~ 45 مللي ثانية |
| متوسط الافتتاح: | 12 كيلو فولت/0.9 ~ 1.3 ؛ 24 كيلو فولت/1.1 ~ 1.6 م/ث | التردد المقدر: | 50 هرتز |
العنوان الوصفي: قاطع دائرة تفريغ الهواء (VCB) 12/24 كيلو فولت – VT19 داخلي | TIANAN
الوصف التعريفي: قاطع دائرة تفريغ الهواء الداخلي TIANAN VT19 12/24 كيلو فولت للجهد المتوسط. تحمل جهد الصدمة 75/125 كيلو فولت، معتمد من GB. للمحطات الفرعية، الطاقة الشمسية، الرياح والصناعة.

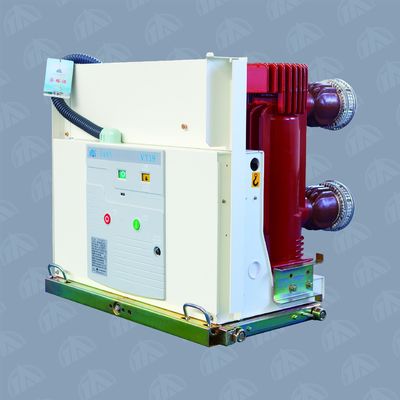

عنوان H1: قاطع دائرة تفريغ الهواء الداخلي TIANAN VT19 12/24 كيلو فولت
جهاز TIANAN VT19-12/24 هو قاطع دائرة تفريغ هواء ثلاثي الأطوار داخلي (VCB) للجهد المتوسط 12 كيلو فولت و 24 كيلو فولت لتوزيع الطاقة. يحمي خطوط التغذية والمحركات والمحولات وبنوك المكثفات في المحطات الفرعية ومصانع الصناعة ومشاريع الطاقة المتجددة والمباني التجارية. تقنية فاصل تفريغ الهواء تخمد القوس في أجزاء من الثانية للحماية الموثوقة من الدوائر القصيرة وعزل الحمل الزائد بتردد 50 هرتز.
المواصفات الفنية
التطبيقات
تم تصميم قاطع دائرة تفريغ الهواء الداخلي هذا لمجموعة واسعة من سيناريوهات الجهد المتوسط:
المحطات الفرعية للطاقة — تبديل موثوق وعزل الأعطال لخطوط التغذية الواردة والصادرة بجهد 12 كيلو فولت و 24 كيلو فولت.
المرافق الصناعية — يحمي المحركات والمحولات وبنوك المكثفات في المصانع.
الطاقة المتجددة — ربط آمن بالشبكة لمحطات رفع توربينات الرياح وأنظمة تجميع مزارع الطاقة الشمسية.
المباني التجارية — غرف المفاتيح الداخلية للأبراج الشاهقة والمستشفيات والمجمعات التجارية الكبيرة.
التعدين والمعادن — تصميم ميكانيكي قوي وتفريغ تفريغ مستقر في البيئات الصناعية القاسية.
الميزات الرئيسية
تقنية فاصل تفريغ الهواء — إخماد سريع للقوس مع تآكل ضئيل للملامسات لعمر خدمة طويل وصيانة منخفضة.
موثوقية عزل عالية — جهد تحمل الصدمة البرقية 75 كيلو فولت (12 كيلو فولت) و 125 كيلو فولت (24 كيلو فولت) يحمي من الارتفاعات المفاجئة وضربات البرق.
أداء ميكانيكي مستقر — سرعة الفتح 0.9~1.3 متر/ثانية (12 كيلو فولت) و 1.1~1.6 متر/ثانية (24 كيلو فولت) لتصفية الأعطال بشكل موثوق.
نطاق مناخي واسع — يعمل من -15 درجة مئوية إلى +40 درجة مئوية.
مقاوم للزلازل — معتمد للمناطق الزلزالية أقل من الدرجة 8.
تسلسل تشغيل مرن — O-0.3s-CO-180s-CO يدعم إعادة الإغلاق السريع لاستقرار الشبكة.
أسئلة متكررة (FAQ)
ما هو قاطع دائرة تفريغ الهواء (VCB)؟ يستخدم قاطع دائرة تفريغ الهواء فراغًا لإطفاء القوس الكهربائي عند فتح ملامساته. يقوم فاصل تفريغ الهواء بإخماد القوس في أجزاء من الثانية، مما يوفر حماية سريعة من الدوائر القصيرة تتطلب صيانة منخفضة لأنظمة الجهد المتوسط.
ما هو الفرق بين تصنيفات 12 كيلو فولت و 24 كيلو فولت؟ يتم تقديم VT19 في تصنيفين للجهد. اختر 12 كيلو فولت للتوزيع الصناعي والتجاري القياسي؛ اختر 24 كيلو فولت لخطوط تغذية المحطات الفرعية ذات الجهد الأعلى وأنظمة تجميع الطاقة المتجددة الكبيرة.
أين يتم تثبيت VT19 عادةً؟ في غرف المفاتيح الداخلية للمحطات الفرعية للطاقة والمصانع ومحطات رفع توربينات الرياح وأنظمة تجميع مزارع الطاقة الشمسية والمباني الشاهقة والمستشفيات ومراكز التسوق.
ماذا يعني تسلسل التشغيل O-0.3s-CO-180s-CO؟ يصف واجب إعادة الإغلاق التلقائي للقاطع: فتح، انتظار 0.3 ثانية، إغلاق-فتح، انتظار 180 ثانية، إغلاق-فتح. هذا يدعم إعادة الإغلاق السريع لاستقرار الشبكة بعد حدوث عطل.
هل VT19 مناسب لمشاريع الطاقة الشمسية والرياح؟ نعم. تصنيف تحمل الصدمة البرقية 75/125 كيلو فولت وأدائه الميكانيكي المستقر يجعله مناسبًا لمحطات رفع الرياح وأنظمة تجميع الطاقة الشمسية المتصلة بالشبكة.
ما هي حدود تشغيل VT19؟ درجة حرارة البيئة المحيطة من -15 درجة مئوية إلى +40 درجة مئوية، وارتفاع يصل إلى 1000 متر، ومنطقة زلزالية أقل من الدرجة 8.
