| شروط خاصة: | يعتمد على الزبون | اضغط على المغير: | تنظيم الجهد الناتج |
|---|---|---|---|
| بيئة: | في الخارج | محول: | محول الزيت |
| تردد مصنف: | 50 | ارتفاع: | <1،000 م (فوق مستوى سطح البحر) |
| إبراز: | محطة فرعية للكشك الصناعي من ثلاث مراحل,محطة فرعية للكشك 2500 كيلو فولت أمبير,محول مضغوط صناعي كشك |
||

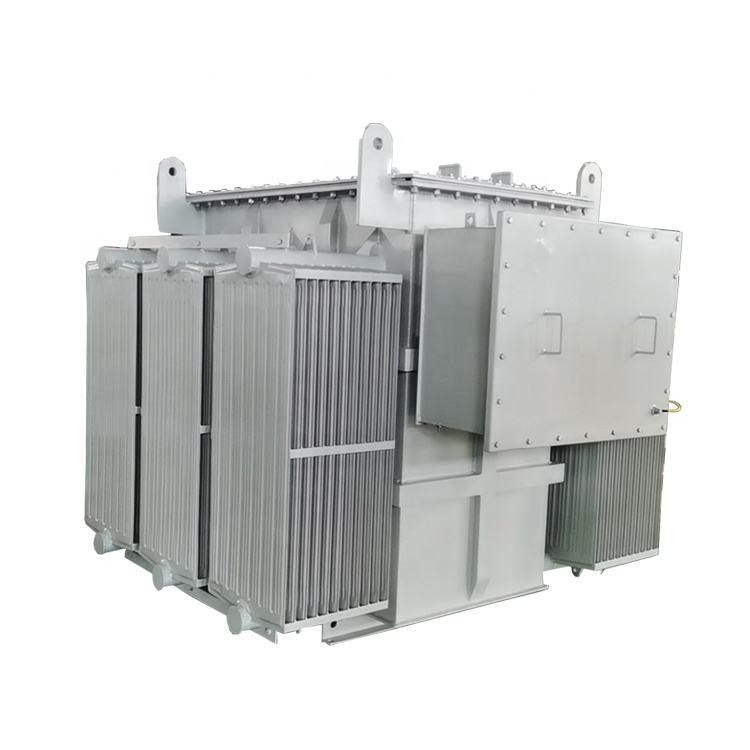

ثلاث مراحل 2500kVA Kiosk محطة فرعية 33kV الصناعية المدمجة المحولات
المحولات المدمجة (يمكن تسميتها أيضًا بمحطة فرعية مدمجة ، محطة فرعية مسبقة الصنع) مناسبة لمراكز الأعمال والمدارس والمحطات الفرعية وما إلى ذلك ، والتي يمكن مطابقتها بمرونة ونقلها وتركيبها وصيانتها بسهولة.أيضا ، يمكن أن يوفر المساحة.
▶ فترة تركيب قصيرة
يستغرق التثبيت في الموقع 6 خطوات فقط: إصلاح الموضع ، والأسلاك الطرفية الواردة ذات الجهد العالي ، والتحقق من إعداد الحماية ، واختبارات النقل ، والتشغيل ، وما إلى ذلك.
▶ تكلفة منخفضة
يمكن أن يساعد المحول المدمج في زيادة جودة التغذية بالكهرباء بتكلفة معقولة.
▶ هيكل عزل كامل
يشتمل المحول المضغوط على المفاتيح الكهربائية ذات الجهد العالي والجهد المنخفض والمحول وقواطع الدائرة والأجهزة الأخرى بدون جزء حي مكشوف في هيكل عزل كامل لتجنب مخاطر الصدمات الكهربائية وتعزيز مستوى الأمان.
▶ طريقة الجمع المرنة
كل محول مضغوط هو نظام مستقل ، والذي يغير طريقة الدمج.
أداء مستقر وموثوق
إن غلاف المحول المضغوط الخاص بنا مصنوع من الفولاذ المطلي بسبيكة Al-Zn ، مع غلاف داخلي من سبائك الألومنيوم ومواد مقاومة للحريق.يمكن أيضًا تركيب المراوح وجهاز إزالة الرطوبة بداخله.المحولات المدمجة مناسبة لكل من الظروف الداخلية والخارجية.
2. وحدة HV
1. ممجموعات مختلفة بناء على طلبات المستهلكين ، وهيالمفاتيح الكهربائية HXGT16-40.5 و XGT5-40.5 و HXGT10-40.5.
2. مجموعة المفاتيح الكهربائية HXGT16-40.5 مجهزة بمفتاح تبديل الصمامات من نوع FT16-40.5R لتوليد طاقة الرياح والطاقة الكهروضوئية.
ج.مجموعة المفاتيح XGT5-40.5 مزودة بقاطع دائرة كهربائية VT16-40.5.
د.لوحة المفاتيح لديها وظيفة كاملة لمنع سوء التشغيل لضمان سلامة التشغيل والصيانة.
3. وحدة المحولات
أ.يستخدم المحول محولًا مغمورًا بالزيت من النوع S11 أو محول من النوع الجاف SCB11.
ب.التهوية الطبيعية جيدة في غرفة المحولات أو يمكن خفض درجة الحرارة في غرفة المحولات من خلال استنفاد الرياح بمروحة التحكم الآلي.
ج.يتم استخدام الوصلة الناعمة بين المحطات الطرفية على جانب الجهد المنخفض وقضيب التوصيل ، والتي يمكن أن تحمي بشكل فعال جلبة الجهد المنخفض للمحول من السحق وتسرب الزيت.
4. وحدة الجهد المنخفض
أ.تستخدم المفاتيح الكهربائية ذات الجهد المنخفض سلسلة TANW1 الذكية CB وسلسلة TANM1 MCCB ، أو CB التي تنتجها الشركة المصنعة المعينة بناءً على طلب العملاء.
ب.يمكن تصميم مخطط الستارة وفقًا لمتطلبات المستخدم.
5. وحدة أتمتة شبكة التوزيع
أ.المعدات الطرفية الأوتوماتيكية هي نوع TA-D20 من مجموعة Tianan ، وقد تم تحسين تصميمها بعد مراعاة البيئة القاسية لتشغيل محطة طاقة الرياح الفرعية.
ب.يتمتع المنتج بقدرة قوية على تكييف درجة الحرارة المحيطة ، ووظيفة الاتصال لشبكة حلقة الألياف البصرية المزدوجة ، والقدرة القوية على مقاومة التداخل ، ومقاومة الصدمات ، ومقاومة الرطوبة ، ومقاومة الرعد ، فضلاً عن فقدان الطاقة المنخفض.
ج.المنتج لديه وظائف التحكم في القياس ، والحماية غير البطارية ، ومعالجة البيانات ، ومراقبة الإنذارات وكشف الشذوذ والاتصال.
6. امدادات الطاقة غير المنقطعة خاص بالطاقة
أ.تم تركيب المحطة الفرعية TA-UP01 / TA-UP02 مزود طاقة غير منقطع خاص لطاقة الرياح التي تنتجها مجموعة Tianan.
ب.يتمتع المنتج بقدرة قوية على التكيف مع البيئة ، ومقاومة الصدمات والتداخل ، ومجموعة واسعة من الثبات.
المعلمات:
|
العنصر |
وحدة |
المعلمات |
|
|
||
|---|---|---|---|---|---|---|
| وحدة HV | نوع التبديل | جهاز كهربائي مدمج | قاطع دائرة | |||
| الفولطية | كيلو فولت | 40.5 | 40.5 | |||
| تردد مصنف | هرتز | 50 | 50 | |||
| تصنيفها الرئيسي بسبار الحالي | أ | 630 | 1250 | |||
| 1 دقيقة تردد الطاقة المقدرة تحمل الجهد على الأرض ، بين المراحل / لفتح الفجوة | كيلو فولت | 95/118 | 95/118 | |||
| الدافع البرق يتحمل الجهد على الأرض ، بين المراحل / لفتح الفجوة | كيلو فولت | 185/215 | 185/215 | |||
| تصنيفها لفترات قصيرة تحمل التيار | كيلو أمبير / ثانية | 20/2 | 25/4 | |||
| تصنيف الذروة تحمل التيار | كا | 50 | 63 | |||
| تصنيف تيار صنع الدائرة القصيرة | كا | 31.5 | 63 | |||
| التصنيف الحالي لكسر الدائرة القصيرة | كا | 31.5 | 25 | |||
| وحدة الجهد المنخفض | الفولطية | الخامس | 690 | |||
| تصنيف التيار الرئيسي | أ | 1600 3300 | ||||
| القدرة المقدرة لكسر ماس كهربائى | كا | 50 | ||||
| القدرة المقدرة لكسر ماس كهربائى التشغيلي | كا | 40 | ||||
| تصنيفها لفترات قصيرة تحمل التيار | كيلو أمبير / 1 ثانية | 40 | ||||
| وحدة المحولات | تصنيف القدرة | كيلو فولت أمبير | 1600 5500 | |||
| جهد المقاومة | ٪ | 4 ； 4.5 | ||||
| نطاق التنصت | ٪ | ± 2X2.5 ； ± 5 | ||||
| مجموعة متصلة | Y، yn0 ； D، yn11 | |||||
| نسيج | درجة الحماية | غرفة HV | IP33 | |||
| غرفة LV | IP33 | |||||
| غرفة المحولات | IP23 | |||||
| مستوى الصوت | ديسيبل | ≤55 | ||||
