| الجهد المقنن: | 13.8/0.4 كيلو فولت | القدرة المقدرة: | 2500 كيلو فولت أمبير |
|---|---|---|---|
| النقر على نطاق: | ± 2x2.5 ٪ | التصنيف الحالي: | 104.6/3608.5 أ |
| التردد المقدر: | 60 هرتز | فئة العزل: | أ |
| معيار: | معهد مهندسي الكهرباء والإلكترونيات C57.12 | طريقة التبريد: | أونان |
| إبراز: | محطة المحولات المعبأة,محطة توزيع الطاقة |
||

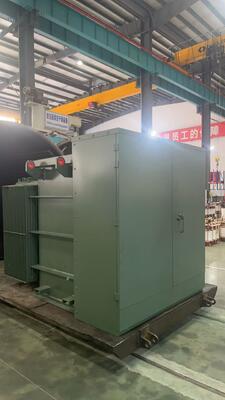

الZGSL-H-2500/13.8-0.4 محول مثبت على الوسادة على الطراز الأمريكيعبارة عن محول مثبت على وسادة مغمورة بالزيت ثلاثي الطور مصمم للتركيب الخارجي على وسادة خرسانية. تبلغ سعتها المقدرة 2500 كيلو فولت أمبير، ومعدلات الجهد 13.8 كيلو فولت / 0.4 كيلو فولت، وتردد 60 هرتز. إنها مناسبة لتطبيقات توزيع الطاقة الخارجية في أنظمة الطاقة 60 هرتز، خاصة في أسواق أمريكا الشمالية.
| عنصر الاختبار | نتيجة الاختبار | المتطلبات القياسية |
|---|---|---|
| مقاومة العزل | > 2.5 جيجا أوم | -- |
| خطأ في نسبة الجهد | < ± 0.5% | ≥ ±0.5% |
| عدم توازن مقاومة اللف (الجانب عالي الجهد) | 0.29% | ≥2% |
| عدم فقدان التحميل | 270 واط | -- |
| مقاومة الجهد | 4.70% | -- |
| فقدان التحميل | 19828 دبليو | -- |
| جهد انهيار زيت المحولات | 55.2 كيلو فولت | -- |
ج:المحول المثبت على الوسادة هو محول توزيع خارجي على الطراز الأمريكي مثبت على وسادة خرسانية على مستوى الأرض. ولا يتم دفنه تحت الأرض. يتميز بحماية عالية وتصميم بسيط وسطح علوي قابل للمشي.
ج:القدرة المقدرة هي2500 كيلو فولت أمبير، مع جانب جهد عالي 13.8 كيلو فولت وجانب جهد منخفض 0.4 كيلو فولت، مما يجعله مناسبًا لأنظمة التوزيع ذات القدرة المتوسطة.
ج:طريقة التبريد هيأونان (زيت طبيعي هواء طبيعي)والتي تعتمد على الحمل الطبيعي للزيت لتبديد الحرارة. لا حاجة إلى مراوح أو مضخات إضافية، مما يؤدي إلى التشغيل الهادئ والصيانة البسيطة.
ج:ويستخدم على نطاق واسع فيشبكات التوزيع الحضرية والمجمعات الصناعية والمجمعات التجارية ومحطات الطاقة الكهروضوئية ومزارع الرياح والمطارات والموانئ والمجتمعات السكنيةحيث يلزم التثبيت المثبت على الوسادة الخارجية.
ج:نعم. تم اختبار المحول وفقا لمعهد مهندسي الكهرباء والإلكترونيات C57.12معيار. جميع عناصر الاختبار بما في ذلك مقاومة العزل، ونسبة الجهد، ومقاومة اللف، وفقدان عدم التحميل، وتحمل الجهد، وجودة الزيت قد استوفت المتطلبات. يأتي مع شهادة المطابقة.
ج:الطبقة العازلة هيالفئة أ، والتردد المقدر هو60 هرتز، مصمم خصيصًا لأنظمة الطاقة 60 هرتز.
ج:الوزن الإجمالي هو5618 كجم، مشتمل1310 كجممن زيت المحولات (درجة الزيت: 25 #).
ج:نعم. نطاق التنصت هو± 2×2.5%، مما يوفر 5 أوضاع للنقر لاستيعاب تقلبات جهد الشبكة بمرونة.
