منزل المنتجاتالمحولات الفرعية المدمجة

حماية IP4X للمحطات الفرعية المدمجة الخارجية 24 كيلو فولت

الصين Ningbo Tianan (Group) Co.,Ltd. الشهادات
الصين Ningbo Tianan (Group) Co.,Ltd. الشهادات
ابن دردش الآن

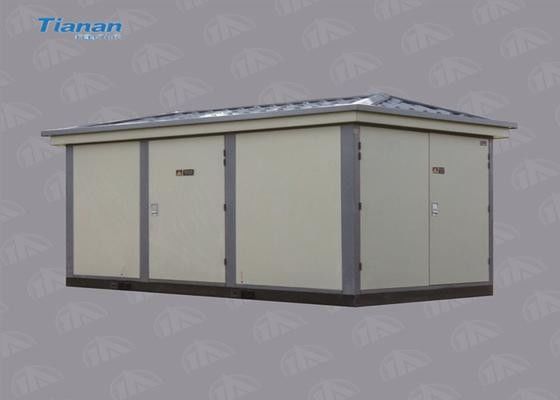

حماية IP4X للمحطات الفرعية المدمجة الخارجية 24 كيلو فولت

24kV Outdoor  Packaged Compact Substation IP4X Protection
24kV Outdoor  Packaged Compact Substation IP4X Protection

صورة كبيرة :  حماية IP4X للمحطات الفرعية المدمجة الخارجية 24 كيلو فولت

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: TIANAN
إصدار الشهادات: CCC, ISO9001, CESI, TUV
رقم الموديل: ZBW1-24
شروط الدفع والشحن:
الحد الأدنى لكمية: وحدة 1
الأسعار: US $20,000-40,000/ Piece
تفاصيل التغليف: ناقص
وقت التسليم: 60 يوم عمل
القدرة على العرض: 5000 مجموعة / سنة
مفصلة وصف المنتج
Voltage: 24KV/0.4KV درجة الحماية: IP4X
حزمة النقل: ناقص تصنيف القدرة: 30 ~ 2000a
إبراز:

محطة فرعية مدمجة 24 كيلوفولت في الهواء الطلق

,

محطة فرعية مدمجة IP4X 24 كيلوفولت

,

محطة فرعية مدمجة مغلفة في الهواء الطلق

محطة فرعية توزيع مركبة متكاملة 24 كيلو فولت محطة فرعية حزمة



وصف المنتج

ملخص
سلسلة ZBW1-24 محطة فرعية معبأة هي نوع من المتكاملة كاملة نقل الطاقة وتوزيع المعدات، تستخدم في 24kV،نظام نقل وتوزيع الطاقة المترددة 50 هرتز مع محول بطاقة 30-2500 كيلو فاييستخدم على نطاق واسع في مجالات إمدادات الطاقة في الهواء الطلق مثل المباني المرتفعة، المنطقة السكنية، المصنع والتعدين ، الفندق، الحديقة، حقل النفط، المطار، الرصيف، السكك الحديدية،محلات التسوق والمرافق المؤقتة الأخرىيمكن استخدام هذا المنتج ليس فقط في شبكة حلقة لتوزيع الكهرباء ولكن أيضا يمكن أن تكون بمثابة إمدادات الطاقة النهائية لخط نقل الطاقة.

الخصائص
تتألف محطة التغيير المكونة من حزم من سلسلة ZBW1-24 من ثلاثة أجزاء: غرفة المحولات وغرفة الجهد العالي وغرفة الجهد المنخفض.
1يتم تجهيز الجانبين عالية الجهد مع سلسلة HXGN RMU (نوع التهوية، نوع الهواء المضغوط، نوع الفراغ أو نوع SF6) ، مجهزة مع LBS، فيوز في الداخل (CB يمكن تجهيزها، إذا لزم الأمر).
2الجانب الخلفي يتبنى نوعا جديدا من ACB، مع القدرة العالية على الكسر والقدرة على الحماية الجيدة.
3غرفة المحولات تعتمد نوع الغمر بالزيت أو نوع المحولات الجافة.
4يمكن استخدام مواد التآكل كمواد مغطاة ، مثل صفيحة سبيكة الألومنيوم ، والصلب ، والصفيحة المركبة ، إلخ. السقف مزدوج الطبقات ، والحماية من الإشعاع الحراري.
5في الداخل، هناك معدات تبريد ومعدات مكافحة التكثيف.



البيانات التقنية

  البنود الوحدة المعلمات
الجزء ذو الجهد العالي الجهد الاسمي كيلو فولت 24
التردد المسموح به هرتز 50
التيار الاسمي للشريط الرئيسي أ 630
تردد الطاقة 1 ملم مقاومة الجهد (إلى الأرض وبين المراحل / كسر فصل) كيلو فولت 50/65
الضغط المقاوم للبرق (إلى الأرض وبين المراحل / كسر فصل) كيلو فولت 95/110
مدة قصيرة مقبلة تحمل التيار kA/s 25/2
الحد الأقصى القياسي لتحمل التيار kA 63
التيار المسموح به لفترة قصيرة kA 50
التيار المسموح به لنقل أ 1500
التيار الكسري للفيوز kA 31.5 40
جزء الجهد المنخفض الجهد الاسمي V 400
التيار الاسمي للدائرة الرئيسية أ 100-4000
القدرة القياسية على تقييد قطع الدائرة القصيرة kA 80
قدرة تشغيلية محددة على قطع الدائرة القصيرة kA 50 (65)
مدة قصيرة مقبلة تحمل التيار kA/1s 50 (65)
التيار التنفيذي، القدرة التعويضية وفقًا لمتطلبات المستخدمين
المحول السعة الاسمية kVA 30-2000
الجهد العازل % أربعة أربعة5
نطاق التقط % ± 2 × 2.5 ± 5
رمز الاتصال Y, yn0 D, yn11
القضية مستوى الحماية IP23
مستوى الصوت ديسيبل ≤50
