قواطع دوائر الجهد العالي 24kv ، فراغ قواطع التيار المتردد - غرفة إطفاء

قواطع دوائر الجهد العالي 24kv ، فراغ قواطع التيار المتردد - غرفة إطفاء

24kv High Voltage Circuit Breaker , Ac Circuit Breaker Vacuum Are - Extinguishing Chamber
24kv High Voltage Circuit Breaker , Ac Circuit Breaker Vacuum Are - Extinguishing Chamber

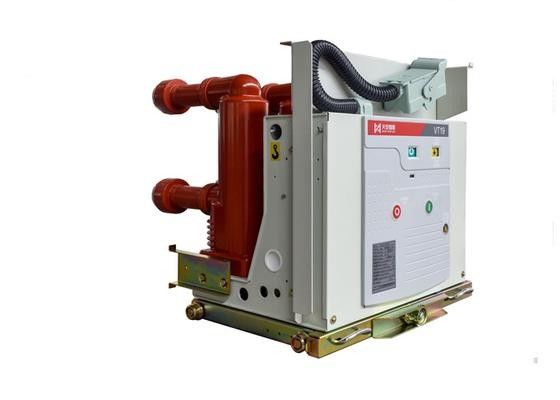

صورة كبيرة :  قواطع دوائر الجهد العالي 24kv ، فراغ قواطع التيار المتردد - غرفة إطفاء

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Tianan Electric
إصدار الشهادات: GB1984、GB/T11022、DL/T403 and IEC62271
رقم الموديل: VT19-24
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 وحدة
الأسعار: Pending
تفاصيل التغليف: حالة خشبيّ
وقت التسليم: 35 عمل يوم
شروط الدفع: L/C, D/A, D/P, T/T, إتحاد غربيّ, MoneyGram
القدرة على العرض: 2000PCS / سنة
مفصلة وصف المنتج
جهد فلطيّ مصنّف: 24KV أعمدة المدمجة: عملية APG
تيار مصنّف: 630 أ ، 1250 أ نوع: نوع ثابت / نوع عربة اليد
تسليط الضوء:

عالية الجهد قاطع الدائرة فراغ

,

قاطع الدائرة الجهد العالي

24kv فراغ - قاطع الدائرة الجهد العالي AC فراغ الدائرة

نينغبو تيانان (مجموعة) المحدودة.

نظرة عامة

VT19-24indoor HV فراغ قاطع الدائرة يستخدم في نظام التيار المتردد على ثلاث مراحل من 50HZ ، 24kV. يتم استخدامه كقسم تحكم وحماية في شركة التعدين ومصنع الطاقة والمحطات الفرعية. نظرًا لمزاياها الخاصة ، فهي مناسبة أيضًا للموقع الذي يعمل بشكل متكرر في ظل تيار ماس كهربائى الحالي أو متعدد الدائرة.

يتم تحديد قاطع الدائرة بواسطة بعض المعايير الوطنية والمعايير النسبية الدولية ، مثل GB1984 و GB / T11022 و DL / T403 و IEC62271 ، وما إلى ذلك. لديه قفل موثوق ، يستخدم كقسم شاحنة أو قسم تثبيت ثابت.

هيكل الفراغ قوس إطفاء الغرفة

فراغ غرفة إطفاء قوس هي الأجزاء الأساسية من قاطع الدائرة لتحمل ، وجعل وكسر الطاقة الحالية. لديها وظيفة إطفاء القوس الكافية ومدة التشغيل العالية.

  • العلبة العازلة (1) لغرفة الإطفاء القوسية مكونة من مواد خزفية من الألومينا عالية الكثافة ، ويكون كلا الطرفين غطاء ملحوم من الصلب غير القابل للصدأ (6) وسيتم تشكيله في تجويف مغلق.
  • الطبقة الداخلية لغرفة القوس-الإطفاء عبارة عن غطاء معدني مغلف (5) يمكن أن تتضاعف أو تتكثف على الغطاء المعدني المرطب بسبب القوس في وقت قصير أثناء عمل الطرف وكسره ، وسوف تكون كثافة وسائط العزل للغرفة الداخلية لإطفاء القوس استعادة. في هذه الأثناء ، يمكن للغطاء المغلق أن يحمي العلبة الخزفية من الأذى الناتج عن رش المعادن.
  • يمثل أنبوب الأكورديون الصلب غير القابل للسحب (4) الجزء المهم من غرفة إطفاء القوس التي يمكن أن تتحرك المحطة المتحركة (3) في غرفة إطفاء القوس المغلقة بالكامل. تعتبر وظيفة الغلق والمدة الطويلة لأنبوب الأكورديون أحد العوامل الرئيسية التي تحدد المدة الميكانيكية لغرفة إطفاء قوس الفراغ.
  • المحطة الطرفية هي قلب غرفة إطفاء القوس الفراغ ، وتعتمد الكروم والنحاس ، والتكنولوجيا المتقدمة للرائحة يمكن أن تضمن وظيفة الكسر والمدة الكهربائية لكسر دائرة الفراغ ، وتقليل مستوى الجهد الزائد في التشغيل.

المعلمة الرئيسية لقاطع الدائرة 24KV

الفولطية 24KV
تردد مصنف 50HZ
دفعة تقييم الإضاءة تحمل الجهد 125kV
تصنيف 1 دقيقة تردد الطاقة تحمل الجهد 65kV
تقييم تسلسل العملية O-0.3s-CO-180S-CO
التصنيف الحالي (a) 630،1250 1250،1600،2000،2500
التيار المقدر لكسر الدارة (rms ، kA) 20/25 31.5
تيار صنع ماس كهربائى (قيمة الذروة ، كا) 50/63 80
وقت قصير مصنّف ضد التيار المستمر / الدارة المستمرة للوقت المستمر (kA / s) 20،25 / 4 31.5 / 4
قيمة الذروة المقدرة تتحمل التيار (kA) 50/63 80
أوقات انقطاع الدارة القصيرة المقدرة (مرات) 30
المدة الميكانيكية (times0) 20000
الوزن (كلغ) نوع ثابت ≤250
نوع الشاحنة ≤350
اسم وحدة البيانات
المسافة من محطة الاتصال مم 12 ± 1
الإفراط في السفر 4 ± 1
ثلاث مراحل فتح وإغلاق غير متزامن الآنسة ≤2
تنطلق الوقت من إغلاق محطة الاتصال الآنسة ≤2
إغلاق وفتح الوقت افتتاح الآنسة ≤50
إغلاق ≤70
متوسط ​​سرعة الفتح (بعد الفتح 6 مم) الآنسة 1.4 ± 0.3
متوسط ​​سرعة الإغلاق (بعد الإغلاق 6 مم) 0.8 ± 0.2
