| الجهد الاسمي: | 12 كيلو فولت | الهيكل: | إطار مفتوح |
|---|---|---|---|
| الحجم: | 1 وحدة | التيار المسموح به: | 630 أ |
| إبراز: | محطة المحولات المعبأة,محطة توزيع الطاقة |
||

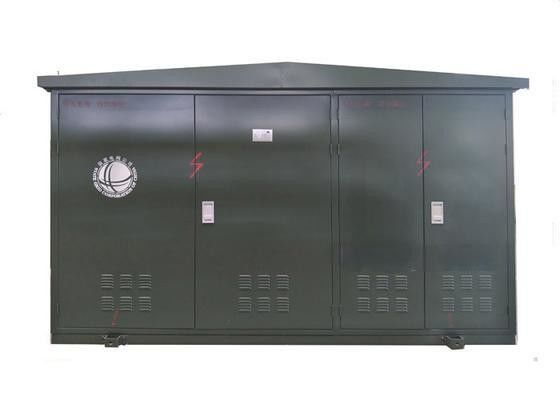

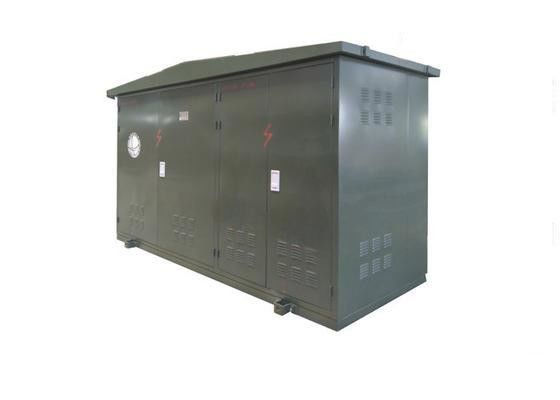

11كيلو فولت صندوق فرع كابل RMU الخارجي لقبول الطاقة وتوزيعها
نظرة عامة
سلسلة DFT6-12/24هي معدات إمدادات الطاقة الجديدة التي صممناها لتنسيق طاقة 10kV/24kV
نظام كابلات الشبكة
وهي مناسبة في مكان عقدة الكابلات في نظام 10 كيلو فولت / 24 كيلو فولت ،كما الطاقة الكهربائية تقبل وتوزيع.يحمل الكابل الطاقة الكهربائية، تستخدم في الهواء الطلق مع دائرة الكابلات لربط وتكسر، الفرع ويستمر أو يتغير.
حالة الخدمة
A. الارتفاع ≤1000 متر (فوق مستوى سطح البحر)
B. درجة حرارة الغرفة: -25oC~ +40oC;
ج. سرعة الرياح ≤34m/s
د. لا يجب أن يكون هناك تذبذبات منتظمة
البيانات التقنية الرئيسية
المعيار الرئيسي لـ FN26-12/24 SF6 مفتاح الحمل
| البند | الوحدة | المعلم | المعلم |
| الجهد الاسمي | كيلو فولت | 12 | 24 |
| التيار الاسمي | أ | 630 | 630 |
| مدة قصيرة مقبلة تحمل التيار | kA/s | 25/2 | 25/2 |
| الحد الأقصى القياسي لتحمل التيار | kA | 63 | 63 |
| التيار القصير المسموح به | kA / مرات | 50/2 | 63/2 |
| 1 دقيقة تردد الطاقة مقاومة الجهد | كيلو فولت | 42 | 65 |
| نبضة البرق تقاوم الجهد | كيلو فولت | 75 | 125 |
| الحياة الميكانيكية | الأوقات | 10000 | 10000 |
| ضغط غاز SF6 ((ضغط السطح في 20oC) | ام بي اي | 0.04 | 0.04 |
| معدل تسرب الغاز السنوي | ≤1% | ≤1% |
المعلم التقني الرئيسي لمرفق الكابل
| البند | الوحدة | المعلم | المعلم |
| الجهد الاسمي | كيلو فولت | 12 | 24 |
| التيار الاسمي | أ | 630 و أقل | 630 و أقل |
| القطع العرضي للكابل | ملم2 | 25~400 | 35~400 |
| المقاومة في نقطة الاتصال | μΩ | 40 | 45 |
| الإفراج الجزئي | pC/kV | ≤10/13 | ≤يوم العاشر والعشرين5 |
| مدة قصيرة مقبلة تحمل التيار | kA/s | 20/3 | 25/2 |
| الحد الأقصى القياسي لتحمل التيار | kA | 50 | 63 |
| 1 دقيقة تردد الطاقة مقاومة الجهد | كيلو فولت | 42 | 65 |
| نبضة البرق تقاوم الجهد | كيلو فولت | 75 | 125 |
