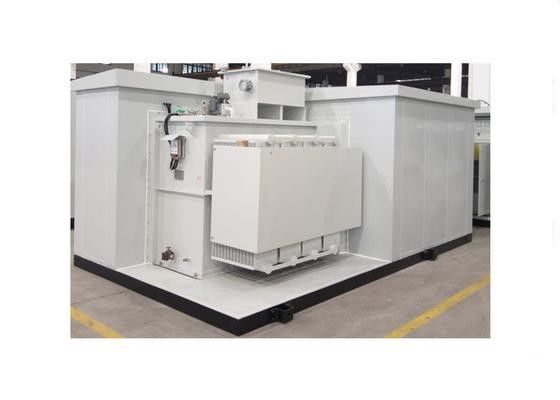

1600KVA 40.5KV محطة فرعية عالية الجهد مسبقة الصنع لمحطة فرعية مدمجة لتوليد طاقة الرياح

صورة كبيرة : 1600KVA 40.5KV محطة فرعية عالية الجهد مسبقة الصنع لمحطة فرعية مدمجة لتوليد طاقة الرياح

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	TIANAN ELECTRIC
إصدار الشهادات:	GB 17467-2010 IEC62271-202:2006
رقم الموديل:	YBT13 (ZBW) 40.5 (FD) /0.69-1600KVA

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	Pending
تفاصيل التغليف:	عارية
وقت التسليم:	45 يوم عمل
القدرة على العرض:	5000 وحدة / في السنة

مفصلة وصف المنتج

HV (KV):	40.5	LV (V):	690
القدرة المقدرة:	1600 كيفا	تكرار:	50 (60) هرتز
ارتفاع:	حتى 3000 متر فوق مستوى سطح البحر	ضمان:	2 سنة
إبراز:	محول توزيع مغمور بالزيت , محطة تحويل محزومة

محطة فرعية مسبقة الصنع بجهد عالي 1600 كيلو فولت أمبير لتوليد طاقة الرياح

محطة فرعية خاصة مسبقة الصنع 40.5 كيلو فولت لتوليد طاقة الطاقة الشمسية الكهروضوئية

تعتبر المحطة الفرعية من سلسلة YBT13 لتوليد طاقة الرياح والطاقة الشمسية الكهروضوئية حلاً خاصًا بنا تم تطويره خصيصًا لتلبية المتطلبات الصارمة لتطبيقات الطاقة المتجددة. يتميز هذا المنتج بتصميم مبتكر، وبناء مدمج، وأداء موثوق، وقدرات صيانة مبسطة.

الميزات الهيكلية

هيكل الجسم الرئيسي
وحدة الجهد العالي
وحدة المحول
وحدة الجهد المنخفض
وحدة أتمتة شبكة التوزيع
مزود طاقة تشغيل غير منقطع للطاقة

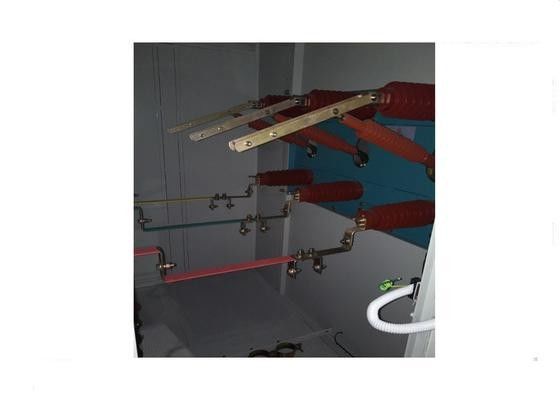

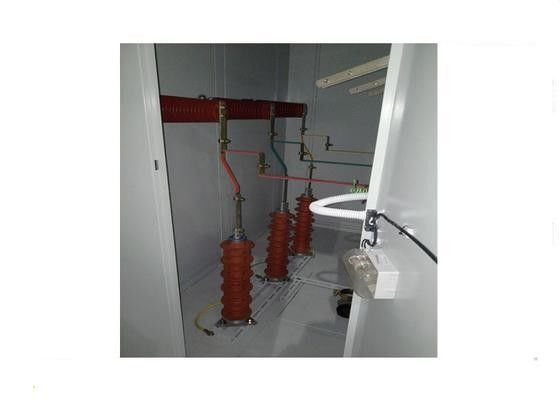

مواصفات وحدة الجهد العالي

يتم توفير قواطع الدائرة من سلسلة HXGT16-40.5 و XGT5-40.5 و HXGT10-40.5 التي تنتجها مجموعة Tianan في غرفة الجهد العالي

قاطع الدائرة HXGT16-40.5 المجهز بقاطع تحميل من نوع FT16-40.5R وقاطع مدمج مع فتيل لتوليد طاقة الرياح والطاقة الشمسية الكهروضوئية

قاطع الدائرة XGT5-40.5 المجهز بقاطع دائرة VT16-40.5

وظائف كاملة لمنع سوء التشغيل تضمن سلامة التشغيل والصيانة

ميزات وحدة المحول

محول مغمور بالزيت من النوع S11 ذو فقد منخفض أو محول جاف من النوع SCB11

تصميم مدمج مع سهولة الوصول للصيانة

تهوية طبيعية محسنة أو نظام مروحة تحكم تلقائي اختياري لإدارة درجة الحرارة

اتصال ناعم بين أطراف جانب الجهد المنخفض وقضبان التوصيل يحمي عازل الجهد المنخفض للمحول من التلف ويمنع تسرب الزيت

تكوين وحدة الجهد المنخفض

تستخدم قواطع الدائرة ذات الجهد المنخفض قواطع الدائرة الذكية من سلسلة TANW1 وقواطع الدائرة المغناطيسية من سلسلة TANM1

خيار قواطع الدائرة من مصنعين محددين من قبل العميل عند الطلب

تصميمات مخصصة للستائر متاحة لتلبية متطلبات المستخدم المحددة

يقدم هذا الحل للمحطة الفرعية المسبقة الصنع ميزات شاملة للموثوقية والسلامة مصممة خصيصًا لتطبيقات توليد طاقة الرياح والطاقة الشمسية الكهروضوئية، مما يضمن الأداء الأمثل في البنية التحتية للطاقة المتجددة.
