طاقة الرياح / توليد الطاقة الكهروضوئية

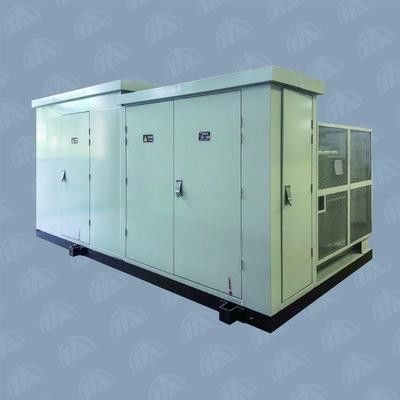

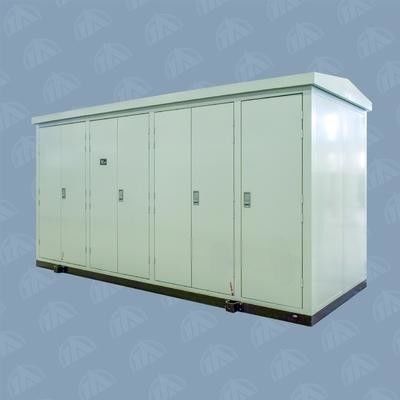

محطة فرعية للطاقة الرياحية / محطة فرعية للمحولات الكهروضوئية / محطة فرعية لتوزيع الطاقة

لمحة عامة:

يبي تي 13 سلسلة الطاقة الشمسية والطاقة الرياحية محطة فرعية خاصة يتم البحث عنها من قبل شركتنا من أجل تلبية الطلب على طاقة الرياح والطاقة الشمسية ، المنتج له مظهر جديد ،الهيكل المدمجأداء موثوق به، صيانة سهلة، الخ

الخصائص:

1هيكل الحجرة

a. هيكل المحطة الفرعية: الصلب القناة والصلب الزاوية.

ب. الحجرةالمواد:لوحات الفولاذ المطاطية باردة، لوحات الفولاذ المقاوم للصدأ، لوحات الألوان المركبة أو لوحات سبيكة الألومنيوم.

c. تستخدم لوحات فولاذية لعزل كل حجرة، ومجهزة بجهاز إضاءة.

السقف: هيكل مزدوج الطوابق لمنع الإشعاع الحراري بشكل فعال.

غرفة المحولات مقسمة إلى نوع مفتوح و نوع مغلقThe radiator is located outdoor for the open structure While the closed type structure has a separate room where an automatic air exhausting device is provided to control the temperature in transformer room.

f. أبواب السكن: شريط إغلاق من نوع درجة حرارة منخفضة يمكنه تحقيق تأثير إغلاق جيد في بيئة درجة حرارة منخفضة.

يتم معالجة الطلاء على سطح المحطة الفرعية بوانش الخبز في درجة حرارة عالية بحيث يمكنه تأخير التدهور الناجم عن الأشعة فوق البنفسجية بفعالية.

2وحدة HV

1. مويتم استخدام مجموعة متنوعة من التركيبات في طلبات المستهلكين، والتي هي:هكس جي تي 16-405، XGT5-40.5 و HXGT10-40.5 أجهزة التبديل.

2جهاز التبديل HXGT16-40.5 مجهز بمفتاح تحميل من نوع FT16-40.5R ومفتاح التأمين المشترك لتوليد طاقة الرياح والطاقة الشمسية.

أجهزة التبديل XGT5-40.5 مجهزة بمقطع VT16-40.5.

د. جهاز التبديل لديه وظيفة كاملة لمنع سوء التشغيل لضمان سلامة التشغيل والصيانة.

3وحدة المحولات

a. يستخدم المحول المحول المغمور بالزيت من النوع S11 أو المحول الجاف من النوع SCB11.

التهوية الطبيعية جيدة في غرفة المحول أو يمكن خفض درجة الحرارة في غرفة المحول من خلال استنفاد الرياح بمروحة التحكم التلقائي.

c. يتم استخدام اتصال ناعم بين المحطات على جانب LV وبار الباز ، والذي يمكن أن يحمي بشكل فعال بوست LV للمحول من السحق وتسرب الزيت.

4وحدة LV

أ. أجهزة التبديل LV تستخدم TANW1 سلسلة CB الذكية و TANM1 سلسلة MCCB، أو CB التي تنتجها الشركة المصنعة المعينة بناء على طلب العملاء.

يمكن تصميم مخطط الستائر وفقا لمتطلبات المستخدم.

5وحدة أتمتة شبكة التوزيع

أ - معدات المحطة التلقائية هي من نوع TA-D20 من مجموعة تيانان ، وقد تم تحسين تصميمها بعد أخذ البيئة الصعبة لتشغيل محطة طاقة الرياح في الاعتبار.

b. المنتج لديه قدرة قوية على تكييف درجة حرارة البيئة، وظيفة الاتصال من شبكة حلقات مزدوجة الألياف البصرية، والقدرة القوية على مكافحة التداخل، مقاومة للصدمات،مقاومة للرطوبة ومضادة للرعد، وكذلك خسارة طاقة منخفضة.

c. المنتج لديه وظائف التحكم في القياس، والحماية غير البطارية، ومعالجة البيانات، ومراقبة الإنذارات وكشف الشذوذ والاتصالات.

6. إمدادات الطاقة غير متقطعة خاصة للطاقة

أ. يتم تركيب المحطة الفرعية TA-UP01 / TA-UP02 إمدادات الطاقة غير المتقطعة خاصة لطاقة الرياح التي تنتجها مجموعة تيانان.

b. المنتج لديه قدرة قوية على التكيف مع البيئة، ومقاومة الصدمات والتداخلات، ومجموعة واسعة من التوازن.

المعلمات:
