10 ~ 35KV النفط - مغمورة توزيع الطاقة الكهربائية المحولات

10 ~ 35KV النفط - مغمورة توزيع الطاقة الكهربائية المحولات

10 ~ 35KV Oil - Immersed Electrical Distribution Power Transformer
10 ~ 35KV Oil - Immersed Electrical Distribution Power Transformer

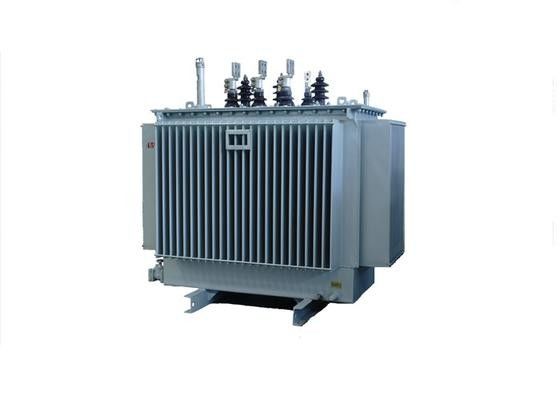

صورة كبيرة :  10 ~ 35KV النفط - مغمورة توزيع الطاقة الكهربائية المحولات

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Tianan Electric
إصدار الشهادات: CQC,CESI,IEEE
رقم الموديل: S (Z) 9 / S (Z) 10 / S (Z) 11
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 وحدة
الأسعار: Pending
تفاصيل التغليف: كرتون خشبية
وقت التسليم: 40 عمل يوم
شروط الدفع: L/C, D/A, D/P, T/T, إتحاد غربيّ, MoneyGram
القدرة على العرض: 4000 وحدة / سنة
مفصلة وصف المنتج
البيئة: في الهواء الطلق زيت العزل: زيوت معدنية عالية الجودة
معدات اختبار: IEC قياسي الجهد االكهربى: 10 ~ 35KV
تسليط الضوء:

ثلاث مراحل المحولات

,

محول نقل الطاقة

10kV النفط مغمورة قبالة تحميل الحنفية مبدل الطاقة توزيع محول

جنرال لواء:

تستخدم المحولات فئة 11KV على نطاق واسع في محطات نقل وتوزيع الطاقة ، مصانع الصناعة ، وحدة إنشاء الجيل (GSU). لديهم ميزة عالية الكفاءة ، وانخفاض خسارة وصيانة مجانية.

السمات الهيكلية :

core الحديد الأساسية
يتكون جوهر الحديد من ألواح الصلب السيليكون المدلفنة على البارد الموجهة للحبوب. يتم قطع الصفائح الطولية على خط قطع GEORG بطول خطوة مع لفة خطوة ووظائف التكديس التلقائي. هيكل التصفيح متعدد الخطوات يمكن أن يقلل من الخسارة والضوضاء. يتم تثبيت الألواح الفولاذية الموجودة في الأطراف الأساسية والنير ببعضها بواسطة روابط زجاجية إبوكسية.
► لف
يتم استخدام النحاس عالي الجودة المطلي بالورق أو المغطى بالورق كموصل ، وتم تصنيع اللف على شكل أسطوانة ، ونوع حلزوني ، ونوع لولبي محسّن ، ونوع مستمر ونوع معشق لضمان قوة العزل. الأشرطة القياسية هي * 2 * 2.5٪ من لف الجهد العالي.

► دبابات
الخزان والغطاء والحافظ
صُنعت بواسطة صفيحة فولاذية مموجة. بالنسبة إلى المحولات الصغيرة ، نستخدم خزانًا عميقًا وغطاء ، لكن بالنسبة للمحولات الكبيرة ، نقوم بتصنيع نوع الجرس. إن البناء المموج طريقة فعالة لتبريد الزيت.
► زيت العزل
تمتلئ الخزانات بالزيت المعدني عالي الجودة وفقًا للمعيار IEC296 وخالي من ثنائي الفينيل متعدد الكلور وثنائي الفينيل متعدد الكلور. يستخدم الزيت للمساعدة في تبريد المحول. كما يستخدم توفير جزء من العزل الكهربائي بين الأجزاء الحية الداخلية.
apTap المغير
تستخدم مبدلات الصنبور لتنظيم الجهد الناتج من المحولات إلى المستويات المطلوبة. نحقق ذلك من خلال تغيير نسب المحول على النظام عن طريق تغيير عدد المنعطفات في لف HV. خارج الحمل (OCTC).
► الجمعية
يتم تجميع اللب واللفات معا من الجزء النشط للمحول. الجسم النشط الذي تم تجميعه مع اللفات المتعددة وطريقة التجفيف بالضغط المطابقة المعتمدة ، حسّن بشكل فعال القوة الكهربائية والقدرة على الصمود في ماس كهربائى

البيانات الفنية للمنتجات النموذجية ؛

نوع تقييم
KVA
على الحمل
خسارة
(ث)
حمل
خسارة
(ث)
أنا
(٪)
المملكة المتحدة
(٪)
البعد (مم) وزن
(كلغ)
ا ب ج
S9-M-50/11 50 170 870 2.0 4.0 1215 660 1170 430
S9-M-250/11 250 560 3050 1.2 4.0 1190 815 1370 1115
S9-M-400/11 400 800 4300 1.0 4.0 1515 770 1580 1380
S9-M-500/11 500 960 5050 1.0 4.0 1635 840 1610 1600
S9-M-1000-1011 1000 1700 10300 0.7 4.5 1960 1095 1960 2860
S9-M-2500/11 2500 3300 23000 0.55 5.5 2230 2305 2445 5660
S10-M-30/10 30 110 600 1.8 4.0 870 645 1025 310
S10-M-50/10 50 140 870 1.7 4.0 1090 650 1080 395
S10-M-80/10 80 200 1250 1.6 4.0 1140 675 1110 490
S10-M-100/10 100 240 1500 1.5 4.0 1185 690 1130 560
S10-M-125/10 125 280 1800 1.4 4.0 1205 710 1180 670
S10-M-160/10 160 340 2200 1.3 4.0 1255 720 1200 780
S10-M-200/10 200 400 2600 1.2 4.0 1295 740 1215 875
S10-M-250/10 250 470 3050 1.1 4.0 1340 755 1260 1115
S10-M-315/10 315 560 3650 1.0 4.0 1400 770 1320 1280
S10-M-400/10 400 680 4300 0.9 4.0 1500 860 1400 1490
S10-M-500/10 500 810 5150 0.9 4.0 1575 895 1430 1740
S10-M-630/10 630 1020 6200 0.8 4.5 1660 930 1545 2110
S10-M-800/10 800 1190 7500 0.7 4.5 1830 1070 1590 2625
S10-M-1000-1010 1000 1450 10300 0.6 4.5 1935 1175 1685 2860
S10-M-1250-1210 1250 1650 12000 0.6 4.5 1960 1170 1730 3330
S10-M-1600-1610 1600 2040 14500 0.5 4.5 2325 1220 2120 3765
S10-M-2000/10 2000 2140 17820 0.5 4.5 2395 1260 2225 4530
