تفاصيل المنتج:
شروط الدفع والشحن:
|
| لف: | 100 ٪ كوبر | السعة: | 6300-63000KVA |
|---|---|---|---|
| نوع اللف: | محول اثنين من اللولبية | اضغط على المغير: | على الحمل وإيقاف التحميل |
| إبراز: | نوع محول النفط,محول نقل الطاقة |
||

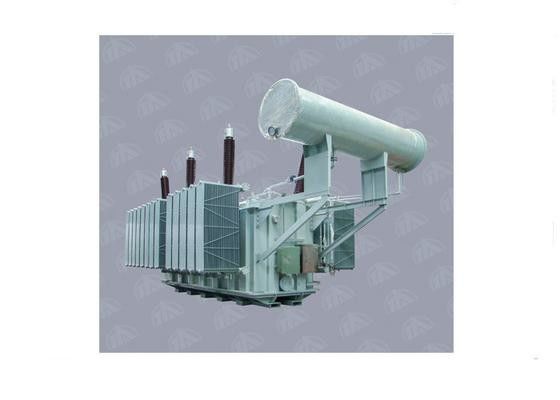

110 كيلو فولت - 220 كيلو فولت على محول نقل الطاقة
لمحة عامة:
اعتمدت محولات 220kV هيكل خزان الصفائح المنسدلة الكاملة للمحولات 110kV ، مما يجعل هيكلها أكثر عقلانية وأسهل للتثبيت والتفتيش في الموقع.الجمع بين خبرات التصميم والتصنيع التي لدينا منذ سنوات عديدةلقد وصلت موثوقية وأداء المنتج إلى مستوى دولي متقدم.
من خلال التحسين المستمر والتغيير منتجاتنا هي مع خصائص منخفضة الخسارة، ضوضاء منخفضة، انبعاث جزئي منخفضة، عالية عقدة قصيرة مقاومة القدرة، عائق عالية،والبنية المغلقة بالكاملوتشمل هذه السلسلة محولات الطاقة ذات الدوائر الثنائية والثلاثية، محولات الطاقة ذات الدوائر الثنائية، محولات الطاقة ذات الدوائر الثنائية، محولات الطاقة ذات الدوائر الثلاثية، محولات الطاقة ذات الدوائر الثنائية، محولات الطاقة ذات الدوائر الثنائية، محولات الطاقة ذات الدوائر الثنائية، محولات الطاقة ذات الدوائر الثنائية.
المحولات غير المتحركة المزدوجة 110 كيلو فولت من سلسلة S10
| النوع | نطاق التوتر والصنبور | الاتصال |
عدم فقدان الحمل (كيلوواط) |
خسارة الحمل (كيلوواط) |
التيار بدون حمولة (%) |
الاستقلال (%) |
البعد LxWxH (ملم) |
|
| HV | LV | |||||||
| S ((F) 10-6300/110 | 110 115 121 132 ±2 x2.5% |
6.3 6.6 10.5 11 |
YNd11 |
8 | 34 | 0.65 | 10.5 |
4090 × 2980 × 4750 |
| S ((F) 10-8000/110 | 9.5 | 42 | 0.65 | 4140 × 3020 × 4780 | ||||
| S ((F) 10-10000/110 | 11.2 | 48.5 | 0.64 | 4380 × 3080 × 4780 | ||||
| S ((F) 10-12500/110 | 12.1 | 59 | 0.55 | 4700 × 4200 × 5000 | ||||
| S ((F) 10-16000/110 | 16.0 | 73 | 0.5 | 3710 × 2880 × 4420 | ||||
| S ((F) 10-20000/110 | 18.5 | 86 | 0.5 | 5250 × 3937 × 4260 | ||||
| S ((F) 10-25000/110 | 21.3 | 98 | 0.5 | 5280 × 3980 × 4270 | ||||
| S ((F) 10-31500/110 | 24.2 | 120 | 0.47 | 5300 × 4060 × 4310 | ||||
| S ((F) 10-40000/110 | 29.3 | 139 | 0.47 | 5410 × 4150 × 4330 | ||||
| S ((F) 10-50000/110 | 36 | 180 | 0.5 | 5900 × 4380 × 6100 | ||||
| S ((F) 10-63000/110 | 40 | 217 | 0.5 | 6810 × 4520 × 5885 | ||||
| S ((F) 10-75000/110 | 48 | 246 | 0.5 | 5970 × 4600 × 6500 | ||||
| S ((FP) 10-75000/110 | 39.2 | 248 | 0.5 | 6420 × 4437 × 6356 | ||||
| S ((FP) 10-80000/110 | 51.9 | 273 | 0.5 | 6980 × 4390 × 6435 | ||||
| S ((FP) 10-90000/110 | 53.2 | 283 | 0.4 | 12440 × 5200 × 6700 | ||||
| S ((FP) 10-150000/110 | 15.75 | 79.2 | 420 | 0.4 | 9410 × 3450 × 6213 | |||
| S ((FP) 10-240000/110 | 13.8 | 141 | 601 | 0.4 | 8500 × 5750 × 6400 | |||
النوع |
نطاق التوتر والصنبور | الاتصال | عدم فقدان الحمل (كيلوواط) |
خسارة الحمل (كيلوواط) |
التيار بدون حمولة (%) |
الاستقلال (%) |
البعد L xW xH (ملم) |
|
| HV | LV | |||||||
| S ((F) Z10-6300/110 | 110 115 121 132 ±8 x 1.25٪ |
6.3 6.6 10.5 11. |
YNd11 |
8.5 | 35 | 0.55 | 10.5 |
4940 × 3710 × 4620 |
| S ((F) Z10-8000/110 | 10.5 | 43 | 0.55 | 5010 × 3770 × 4680 | ||||
| S ((F) Z10-10000/110 | 12 | 50 | 0.55 | 5040 × 3810 × 4730 | ||||
| S(F) Z10-12500/110 | 14.5 | 59 | 0.55 | 5100 × 3870 × 4760 | ||||
| S(F) Z10-16000/110 | 16.4 | 70 | 0.5 | 5160 × 3900 × 4810 | ||||
| S ((F) Z10-20000/110 | 18.9 | 86 | 0.5 | 5760 × 3780 × 4730 | ||||
| S ((F) Z10-25000/110 | 22.6 | 101 | 0.5 | 5820 × 3840 × 4790 | ||||
| S ((F) Z10-31500/110 | 26.4 | 117 | 0.45 | 6320 × 4035 × 5160 | ||||
| S ((F) Z10-40000/110 | 32.6 | 142 | 0.4 | 6550 × 4670 × 5740 | ||||
| S ((F) Z10-50000/110 | 34.6 | 179 | 0.4 | 6270 × 4560 × 5865 | ||||
| S ((F) Z10-63000/110 | 39 | 217 | 0.4 | 6320 × 4610 × 5930 | ||||
