تفاصيل المنتج:
شروط الدفع والشحن:
|
| جهد فلطيّ مصنّف: | 400 ~ 690V | تيار مصنّف: | 4000A |
|---|---|---|---|
| تكرر: | 50/60HZ | متكسر: | MCB / مكب |
| إرتفاع: | يصل إلى 2000 متر | حماية: | IP40 |
| تسليط الضوء: | مفاتيح الجهد المنخفض,الجهد المنخفض يرتدون ملابس معدنية |
||

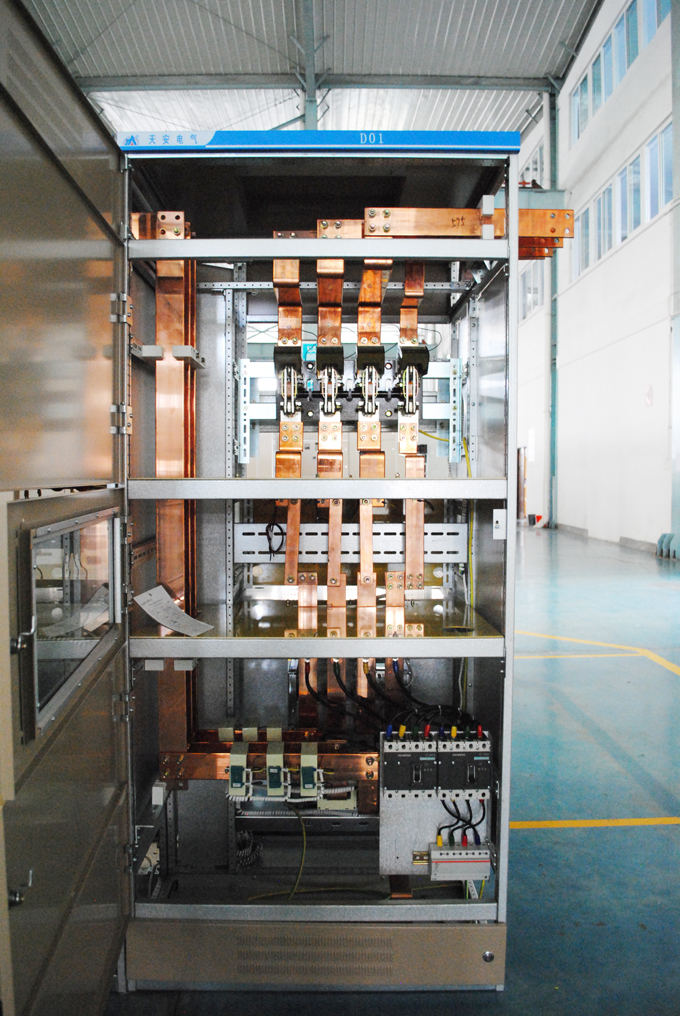

توزيع مجلس الوزراء الكهربائية في الأماكن المغلقة الجهد المنخفض و Mv Switchgear
وصف المنتج:
هذا المنتج مناسب لأنظمة توزيع الطاقة في محطات توليد الطاقة وصناعة النفط والكيماويات وصناعة المعادن والمباني الشاهقة ، لا سيما في بعض الأماكن التي تتطلب أتمتة عالية والاتصال بأجهزة الكمبيوتر مثل محطات الطاقة الكبيرة وصناعة البتروكيماويات. إنه يتكيف مع نظام ثلاثي الطور بتردد 50 (60) هرتز ، جهد مصنّف 380V (400) ، (600) ، التيار المقنن 4000A (Max) ، ويستخدم لمعدات توزيع الجهد المنخفض لنظام تزويد الطاقة ، مركز التحكم في المحرك و تعويض قوة رد الفعل.
ميزات:
ا. الهيكل الرئيسي مصنوع من الفولاذ المصنوع من النوع 8MF مع فتحتين للتركيب
(م = 20 مم ، 100 مم ، وقطرها 9.2 مم). على كلا الجانبين. انها مرنة ومريحة لتجميع.
ب. تنقسم الوحدات الوظيفية إلى ثلاث مقصورات: مقصورة الوظيفة ، مقصورة بسبار
وحجرة الكابل ، ولكل منها وظيفة مستقلة.
ج. يتم ترتيب القضبان الأفقية بشكل متوازٍ في الجزء الخلفي من المقصورة لتقوية مقاومتها
إلى الطاقة الكهربائية ، وهو المقياس الأساسي لجعل الدائرة الرئيسية لديها كثافة عالية من ماس كهربائى.
د. تصميم الوحدة المنفصلة للكابل يجعلها ملائمة لاستخدام الكابل.
المواصفات المرجعية:
| تقدير الجهد من الدائرة الرئيسية (الخامس) | 400 ، 690 | |
| الجهد العزل تقييمه (الخامس) | 690 ، 1000 | |
| التردد المقنن (هرتز) | 50 | |
| الجهد العزل تقييمه (الخامس) | 660 (1000) | |
| التصنيف الحالي (a) | بسبار الأفقي | <= 4000 |
| بسبار العمودي | 1000 | |
| تم تقييمه لوقت قصير لمقاومة تيار بسبار (kA / 1s) | 80 | |
| ذروة المقدرة الصمود الحالية بسبار (كيلو أمبير / 0.1 ثانية) | 176 | |
| الجهد اختبار تردد الطاقة (V / 1min) | الدائرة الرئيسية | 2500 |
| الدائرة المساعدة | 1760 | |
| بسبار | 3 مراحل و 4 أسلاك | ABC PEN |
| 3 مراحل و 5 أسلاك | ABC PE. N | |
| درجة الحماية | IP30. IP40 | |
| الأبعاد | 2200 × (600 800 1000) × 600 (800 1000) | |
البيانات المرجعية ل Breaker:
| نوع | TANW1-2000 | TANW1-3200 | TANW1-4000 | TANW1-6300 | |
| الإطار تصنيف الحالية الحركة الوطنية العراقية (A) | 2000 | 3200 | 4000 | 6300 | |
| التصنيف الحالي في (أ) | 630800، 1000،1250،1600،2000 | 2000،2500،2900،3200 | 3200،3600، 4000 | 4000،5000، 6300 | |
| الجهد العزل تقييمه Ui (V) | 1000 | ||||
| الجهد التشغيلي المقدر Ue (V) | AC400، AC690 | ||||
| الحد المقدر لكسر الدائرة الكهربائية | AC400V | 80 | 100 | 100 | 120 |
| AC690V | 50 | 65 | 75 | 85 | |
| تصنيف تشغيل كسر دائرة قصر Ics (كا) | AC400V | 50 | 65 | 80 | 100 |
| AC690V | 40 | 65 | 65 | 75 | |
| تصنيف وقت قصير تحمل 1cw الحالية ، 1S | AC400V | 50 | 65 | 65/80 | 85/100 |
| الدافع المقدر يقاوم التيار Uimp (V) | 8000 | ||||
| خاصية العزل الكهربائي (V) | 3000 | ||||
