تفاصيل المنتج:
شروط الدفع والشحن:
|
| مجموعة الاتصال: | Dyn1 | معيار: | IEC60076 |
|---|---|---|---|
| طريقة التبريد: | onaf | رطوبة: | 50 ٪ |
| جهد الانهيار: | 65.2 كيلو فولت | درجة حرارة الزيت: | 32 درجة مئوية |
| القدرة المقدرة: | 12500 كيلو فولت أمبير | تقييم النفايات: | 60 هرتز |

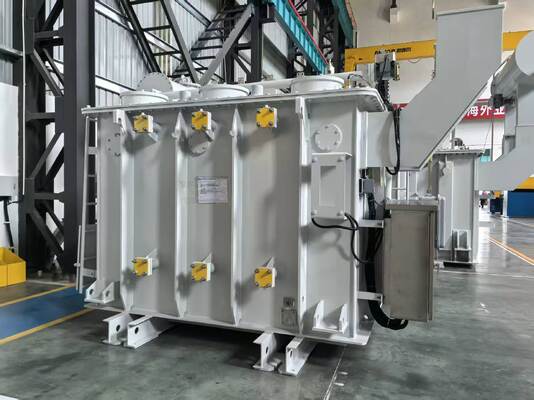

محول الطاقة المغمور بالزيت بسعة مقدرة تبلغ 12500 كيلو فولت أمبير هو جهاز كهربائي موثوق به وفعال للغاية مصمم لتلبية المتطلبات الصارمة لأنظمة توزيع الطاقة الحديثة. تم تصنيع هذا المحول وفقًا لمعيار IEC60076، مما يضمن أداءً فائقًا وسلامة وطول العمر، مما يجعله الخيار الأمثل لمختلف التطبيقات الصناعية والتجارية والمرافق. إن التصميم القوي والميزات المتقدمة لهذا المحول المغمور بالزيت تجعله مكونًا حيويًا في شبكات الطاقة، مما يتيح النقل الآمن والفعال للطاقة الكهربائية عبر مستويات الجهد المختلفة.
إحدى الخصائص المحددة لهذا المحول المغمور بالزيت هي استخدامه للزيت كوسيط عازل ومبرد. يتم غمر ملفات المحول والقلب في زيت عازل عالي الجودة، والذي يخدم وظائف متعددة. يوفر عزلًا كهربائيًا ممتازًا، ويمنع حدوث دوائر قصر وأعطال، بينما يعمل أيضًا كوسيط لنقل الحرارة لتبديد الحرارة المتولدة أثناء التشغيل. يعزز هذا الغمر في الزيت بشكل كبير الأداء الحراري للمحول، مما يضمن التشغيل المستقر حتى في ظل ظروف الحمل الثقيل.
طريقة التبريد المستخدمة في هذا المحول هي ONAF (الزيت الطبيعي تبريد الهواء القسري)، وهو نظام تبريد عالي الكفاءة يجمع بين دوران الزيت الطبيعي وتبريد الهواء القسري. في هذه الطريقة، يدور الزيت بشكل طبيعي داخل خزان المحول لامتصاص الحرارة من الملفات والقلب. في الوقت نفسه، تقوم المراوح الخارجية بنفخ الهواء فوق المشعات لتسريع عملية التبريد. تسمح آلية التبريد المزدوجة هذه للمحول بالعمل في درجات حرارة مثالية، مما يحسن كفاءته ويطيل عمره التشغيلي. تعتبر طريقة تبريد ONAF مفيدة بشكل خاص للمحولات ذات السعات المقدرة الأعلى، مثل طراز 12500 كيلو فولت أمبير هذا، لأنها تدير بشكل فعال الإجهادات الحرارية المرتبطة بالأحمال الكهربائية الثقيلة.
مجموعة التوصيل لهذا المحول المغمور بالزيت هي Dyn1، مما يشير إلى اتصال دلتا على الملف الابتدائي، واتصال نجمي مع محايد على الملف الثانوي، وإزاحة طور تبلغ 30 درجة. يستخدم تكوين الاتصال هذا على نطاق واسع في شبكات توزيع الطاقة لأنه يوفر العديد من المزايا، بما في ذلك القدرة على تزويد كل من الأحمال ثلاثية الطور والأحادية الطور، وتحسين تحمل الأخطاء، وتقليل تشويه التوافقيات. تسهل مجموعة التوصيل Dyn1 أيضًا تأريض النقطة المحايدة، مما يعزز استقرار النظام وسلامته.
تم تصميم هذا المحول للعمل بكفاءة في البيئات التي تصل فيها الرطوبة النسبية إلى 50٪، ويتضمن ميزات تحميه من دخول الرطوبة والتآكل. يضمن الإغلاق المناسب واستخدام المواد المقاومة للرطوبة أن تظل المكونات الداخلية جافة وعملية، مما يمنع تدهور الزيت العازل والعزل الكهربائي. وهذا يجعل المحول مناسبًا للتركيب في مجموعة متنوعة من الظروف المناخية، بما في ذلك المناطق الرطبة، دون المساس بأدائه أو موثوقيته.
يضمن الامتثال لمعيار IEC60076 أن هذا المحول يفي بالمعايير المعترف بها دوليًا للتصميم والاختبار والتشغيل. يضمن الالتزام بهذه المعايير أن المنتج آمن ومتين ومتوافق مع المعدات الأخرى في نظام الطاقة. يمكن للعملاء أن يثقوا في أن هذا المحول المغمور بالزيت قد خضع لعمليات صارمة لمراقبة الجودة والاختبار لتقديم أداء ثابت وموثوق به طوال حياته التشغيلية.
باختصار، يمثل محول الطاقة المغمور بالزيت بسعة مقدرة تبلغ 12500 كيلو فولت أمبير، ومجموعة التوصيل Dyn1، وطريقة التبريد ONAF حلاً ممتازًا لاحتياجات نقل وتوزيع الطاقة. تضمن تقنية الغمر في الزيت عزلًا وتبريدًا فائقين، بينما يضمن امتثاله لمعايير IEC60076 الجودة والسلامة. إن قدرة المحول على العمل بكفاءة في الظروف الرطبة وتكوين الاتصال الأمثل تجعله خيارًا متعدد الاستخدامات وموثوقًا به لمختلف مشاريع البنية التحتية الكهربائية. سواء تم نشره في المصانع الصناعية أو المحطات الفرعية أو المرافق التجارية، فإن هذا المحول المغمور بالزيت يوفر أداءً موثوقًا به وكفاءة تشغيلية ومتانة طويلة الأمد.
| جهد الانهيار | 65.2 كيلو فولت |
| الرطوبة | 50% |
| عدد المراحل | 3 |
| مجموعة التوصيل | Dyn1 |
| الجهد المقنن | 67/13.2 كيلو فولت |
| نطاق التنصت | ±2x2.5% |
| طريقة التبريد | ONAF |
| التردد المقنن | 60 هرتز |
| المعيار | IEC60076 |
| السعة المقدرة | 12500 كيلو فولت أمبير |
محول التوزيع المغمور بالزيت، الطراز SF-12500/67، هو جهاز كهربائي موثوق به وفعال للغاية مصمم لتلبية الاحتياجات المتزايدة لأنظمة توزيع الطاقة الحديثة. تم تصنيعه في الصين تحت الاسم التجاري الموثوق به Oil-immersed transformer، ويتوافق هذا المنتج مع معايير شهادة GB ويلتزم بالمعيار الدولي IEC60076، مما يضمن الجودة والسلامة الفائقة. يتضمن تصميمه القوي مجموعة توصيل Dyn1 وطريقة تبريد ONAF، مما يعزز بشكل كبير أدائه الحراري عن طريق الحفاظ على درجة حرارة زيت مثالية تبلغ 32 درجة مئوية أثناء التشغيل.
يعتبر المحول المغمور بالزيت مناسبًا تمامًا لمجموعة متنوعة من مناسبات وسيناريوهات التطبيق. غالبًا ما يتم نشره في شبكات توزيع الطاقة الحضرية والريفية حيث يكون تحويل الجهد المستقر وتسليم الطاقة الموثوق به أمرًا بالغ الأهمية. يتفوق طراز SF-12500/67 في خفض جهود الإرسال العالية إلى مستويات التوزيع المنخفضة، مما يجعله مكونًا أساسيًا في المحطات الفرعية والمصانع الصناعية والمباني التجارية والمناطق السكنية. تضمن قدرته على العمل بكفاءة بتردد مقنن يبلغ 60 هرتز التوافق مع أنظمة الطاقة القياسية عبر العديد من المناطق.
في البيئات الصناعية، يعتبر محول التوزيع المغمور بالزيت ضروريًا لتوفير إمدادات طاقة ثابتة للآلات والمعدات الثقيلة التي تتطلب موثوقية عالية وأقل وقت تعطل. يوفر تصميمه المغمور بالزيت عزلًا وتبريدًا ممتازين، وبالتالي يطيل عمر المحول حتى في ظل ظروف التحميل المستمر. بالإضافة إلى ذلك، تضمن عبوات منصات نقالة خشبية النقل الآمن والتعامل السهل، مما يقلل من خطر التلف أثناء الشحن.
علاوة على ذلك، يعتبر هذا المحول المغمور بالزيت مناسبًا تمامًا لمشاريع الطاقة المتجددة، مثل مزارع الطاقة الشمسية وطاقة الرياح، حيث يسهل دمج الطاقة المولدة في الشبكة. تسمح طريقة التبريد القوية (ONAF) بمعالجة الأحمال المتقلبة والظروف البيئية بفعالية. تعتمد شركات المرافق أيضًا على طراز المحول هذا لترقية وتوسيع البنية التحتية لتوزيع الطاقة لتلبية متطلبات الطاقة المتزايدة.
بشكل عام، يبرز محول التوزيع المغمور بالزيت SF-12500/67 كحل متعدد الاستخدامات ودائم لسيناريوهات توزيع الطاقة المتنوعة، مما يضمن تنظيم الجهد بكفاءة، وتعزيز السلامة، والاستقرار التشغيلي على المدى الطويل.
تم تصميم وتصنيع محولنا المغمور بالزيت، الطراز SF-12500/67، في الصين، مع الالتزام بمعايير شهادة GB لضمان الجودة والموثوقية العالية. يتميز محول التوزيع المغمور بالزيت هذا بسعة مقدرة تبلغ 12500 كيلو فولت أمبير وجهد مقنن يبلغ 67/13.2 كيلو فولت، مما يجعله مناسبًا لمختلف التطبيقات الصناعية والتوزيع.
يأتي المحول مع نطاق تنصت يبلغ ±2x2.5٪، مما يسمح بتنظيم الجهد المرن لتلبية متطلبات العملاء المحددة. يبلغ جهد الانهيار 65.2 كيلو فولت وهو وحدة ثلاثية الطور، مما يضمن توزيع الطاقة بكفاءة وثبات.
لضمان النقل والتسليم الآمنين، يتم تعبئة محول التوزيع المغمور بالزيت بشكل آمن على منصة نقالة خشبية. ثق في محولنا المغمور بالزيت لتلبية احتياجات توزيع الطاقة الخاصة بك، والجمع بين المتانة والأداء وخيارات التخصيص المصممة خصيصًا لمواصفات مشروعك.
يتم دعم محولات الطاقة المغمورة بالزيت الخاصة بنا من خلال مجموعة شاملة من الخدمات الفنية المصممة لضمان الأداء الأمثل وطول العمر. يوفر فريق الخبراء لدينا إرشادات التثبيت والصيانة الروتينية ودعم استكشاف الأخطاء وإصلاحها لمعالجة أي مشكلات تشغيلية على الفور.
نحن نقدم خدمات تشخيصية مفصلة، بما في ذلك تحليل الغازات المذابة (DGA)، والتصوير الحراري، واختبار العزل لمراقبة حالة المحول والتنبؤ بالأعطال المحتملة قبل حدوثها. تم تصميم برامج الصيانة الوقائية لدينا لتلبية المتطلبات المحددة لمعداتك، مما يساعد على تقليل وقت التوقف عن العمل وإطالة عمر الخدمة.
بالإضافة إلى ذلك، نقدم خدمات الإصلاح في الموقع وخيارات التجديد لاستعادة المحولات إلى مواصفاتها الأصلية. تتوفر أيضًا ترقيات وحلول التحديث لتحسين الكفاءة والامتثال لأحدث معايير الصناعة.
يلتزم فريق الدعم الفني لدينا بتقديم المشورة الخبيرة والحلول العملية طوال دورة حياة محول الطاقة المغمور بالزيت، مما يضمن توزيع الطاقة الموثوق به والفعال لعملياتك.
