محول الطاقة المغمور بالزيت 3 مرحلة 750KVA ± 2x2.5% نطاق الاستفادة من التيار الكهربائي المستقر والآمن

العنوان الوصفي:
محول توزيع مغمور بالزيت S-M-750/13.8-0.48 | 750KVA 60Hz 13800/480V | YNd11

الوصف التعريفي:
مصنع صيني لمحول التوزيع المغمور بالزيت S-M-750/13.8-0.48. سعة اسمية 750KVA، 13800/480V، 60Hz، توصيل YNd11، تبريد ONAN. معتمد من GB لتوزيع الطاقة الصناعية والتجارية.

عنوان H1:
محول توزيع مغمور بالزيت S-M-750/13.8-0.48 – 750KVA، 60Hz، 13800/480V، ثلاثي الطور

نظرة عامة:

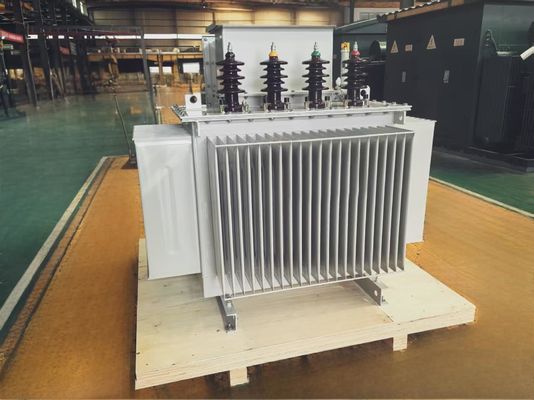

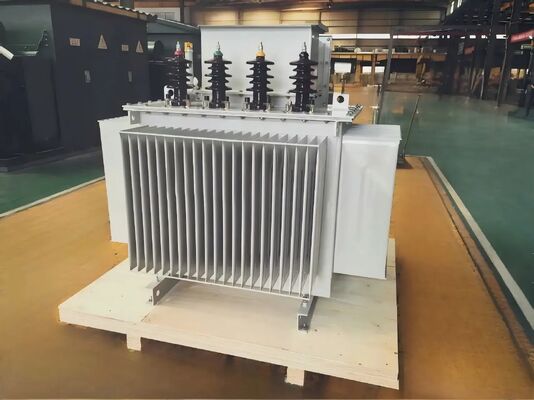

محول التوزيع المغمور بالزيت S-M-750/13.8-0.48 هو وحدة توزيع طاقة ثلاثية الطور بتردد 60 هرتز مصممة للتحويل الخافض في شبكات الجهد المتوسط. تم تصنيعه في الصين بموجب شهادة GB، ويوفر هذا الجهاز سعة اسمية تبلغ 750KVA بجهد ابتدائي وثانوي يبلغ 13800 فولت و 480 فولت على التوالي. توفر مجموعة توصيل YNd11 خيارات تأريض مرنة، مما يجعلها متوافقة مع تكوينات أنظمة الطاقة المختلفة. باستخدام زيت المحولات 25# وطريقة التبريد ONAN (زيت طبيعي هواء طبيعي)، يضمن المحول تبديدًا فعالًا للحرارة وتشغيلًا مستقرًا في ظل ظروف الحمل المستمر. مصمم لدرجات حرارة محيطة تصل إلى 28 درجة مئوية، هذا الجهاز مناسب للتركيبات الداخلية والخارجية في مناطق مناخية متنوعة.

المواصفات الفنية:
المواصفات
موديل المنتج S-M-750/13.8-0.48
السعة الاسمية 750 KVA
عدد الأطوار 3 أطوار
التردد الاسمي 60 هرتز
الجهد الاسمي 13800 / 480 فولت
التيار الاسمي 31.4 / 902.1 أمبير
نطاق التنصت ±2x2.5%
مجموعة التوصيل YNd11
درجة الحرارة المحيطة 28 درجة مئوية
فئة العزل A
طريقة التبريد ONAN (زيت طبيعي هواء طبيعي)
درجة الزيت زيت محولات 25#
الشهادة معايير GB

التطبيقات:
تم تصميم محول التوزيع المغمور بالزيت بقدرة 750KVA لشبكات توزيع الطاقة متوسطة إلى كبيرة الحجم. وهو مناسب بشكل خاص لـ:

• المرافق الصناعية: يوفر خفضًا موثوقًا للجهد لمصانع التصنيع ووحدات المعالجة وعمليات الآلات الثقيلة.

• المباني التجارية: يضمن إمدادًا مستقرًا للطاقة لأبراج المكاتب الشاهقة ومراكز التسوق والمستشفيات ومجمعات الفنادق.

• المجتمعات السكنية: يدعم شبكات التوزيع تحت الأرض والمحطات الفرعية المجتمعية لتطويرات الإسكان الكبيرة.

• مشاريع البنية التحتية: يتم نشره في المطارات ومحطات السكك الحديدية ومحطات معالجة المياه ومشاريع المرافق البلدية.

• تكامل الطاقة المتجددة: يعمل كمحول اقتران لمزارع الطاقة الشمسية وأنظمة جمع طاقة الرياح التي تتطلب توزيعًا بجهد 480 فولت.

الميزات الرئيسية:

• تصنيف سعة عالية: مصنف عند 750KVA بتيار ابتدائي 31.4 أمبير وتيار ثانوي 902.1 أمبير، ويدعم متطلبات الأحمال الكبيرة في البيئات الصناعية والتجارية.

• تحويل الجهد: يحول مدخلًا أوليًا بجهد 13800 فولت إلى خرج ثانوي بجهد 480 فولت، وهو مناسب لجهود التوزيع الصناعية القياسية.

• تنصت مرن: يسمح نطاق التنصت ±2x2.5% بضبط الجهد لاستيعاب تقلبات الشبكة وتغيرات الحمل.

• مجموعة توصيل YNd11: تكوين دلتا-نجمة مع تأريض محايد على جانب الجهد المنخفض، مما يوفر إزاحة طور متوازنة وتوافقًا مع أنظمة حماية التأريض.

• نظام تبريد ONAN: يستخدم تبريد الزيت الطبيعي والهواء الطبيعي الحمل الحراري الطبيعي لتبديد الحرارة، ويتميز بزعانف تبريد ومشعات تنقل الطاقة الحرارية من القلب والملفات إلى الهواء المحيط دون الحاجة إلى مراوح أو مضخات خارجية.

• عزل من الفئة A: توفر مواد العزل عالية الجودة حماية موثوقة ضد الانهيار الكهربائي وتضمن عمر خدمة طويل في ظل ظروف التشغيل العادية.

• زيت محولات 25#: يوفر قوة عازلة فائقة وتوصيلًا حراريًا، ويبدد الحرارة بفعالية ويعزل المكونات الداخلية لمنع ارتفاع درجة الحرارة والأعطال الكهربائية.

• تصنيف درجة الحرارة المحيطة: مصمم للتشغيل المستقر في درجات حرارة تصل إلى 28 درجة مئوية، مع بناء قوي لتحمل الظروف البيئية المتغيرة.

التعبئة والخدمات اللوجستية:
طريقة التعبئة: مؤمنة في صناديق خشبية شديدة التحمل مع توسيد إسفنجي وحشو لمنع تلف الصدمات أثناء الشحن البري والبحري. كل صندوق موسوم بوضوح بتعليمات المناولة وتعريف المنتج لتسهيل التتبع.
مكان المنشأ: الصين
الامتثال: مصمم ومصنع وفقًا لمعايير GB، مما يضمن التكامل السلس في البنى التحتية لتوزيع الطاقة الحالية.
وقت التسليم: يخضع لكمية الطلب الفعلية وجدول الإنتاج. يرجى الاتصال بفريق المبيعات لدينا للحصول على وقت التسليم المؤكد.
التسعير والدفع: سيتم التفاوض عليه بناءً على حجم الطلب والمواصفات الفنية وشروط التجارة الدولية (Incoterms).

الدعم الفني وخدمات ما بعد البيع:

• إرشادات التركيب: مساعدة فنية في الموقع أو عن بعد لإجراءات التركيب والتشغيل الصحيحة.

• الصيانة واستكشاف الأخطاء وإصلاحها: تشخيص سريع للأعطال وحلها عبر الاتصال عن بعد أو زيارات الخدمة الميدانية.

• تدريب المشغلين: برامج تدريب مخصصة لفرق الهندسة والصيانة لضمان التشغيل الآمن والفعال.

• توريد قطع الغيار: قطع غيار أصلية متاحة لجميع مكونات المحولات، بما في ذلك العوازل، ومغيرات التنصت، وعناصر التبريد.

• إصلاح في الموقع: خدمات إصلاح سريعة الاستجابة لتقليل وقت التوقف عن العمل واستعادة استمرارية التشغيل.

• دعم المراقبة عن بعد: مساعدة في التكامل لأنظمة مراقبة المحطات الفرعية الرقمية وأنظمة الصيانة التنبؤية.
