تفاصيل المنتج:
شروط الدفع والشحن:
|
| النوع: | صندوق قياس التوزيع | النموذج: | في حزمة كاملة |
|---|---|---|---|
| عملية الجهد: | الجهد العالي | درجة حماية شل: | IP67 |
| التيار المسموح به: | 1250 أ | مادة القشرة: | لوحة الزنك المطلية بالألومنيوم |
| إبراز: | 1250A جهاز التبديل عالي الجهد,SF6 عازل الغازات أجهزة التحكم,أجهزة التبديل عالية الجهد 33 كيلو فولت,SF6 Gas Insulated Switchgear,33kV High Voltage Switchgear |
||

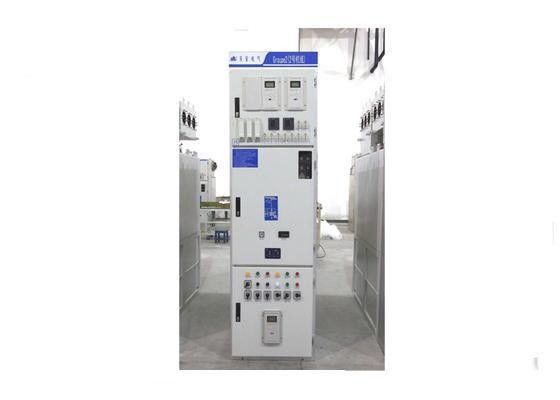

أجهزة التبديل عالية الجهد / 33kV 1250A GIS SF6 أجهزة التبديل المعزولة بالغاز
لمحة عامة:

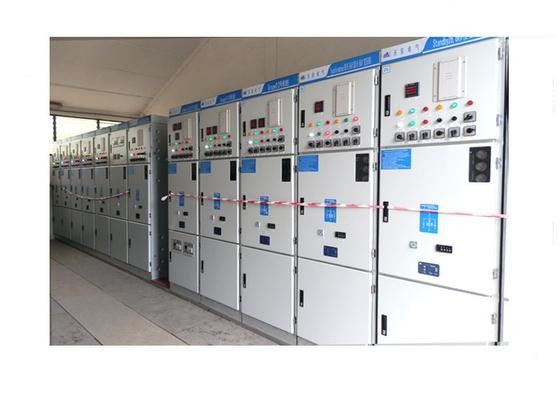

أجهزة التبديل الغازية الداخلية من سلسلة XGN49مناسبة لمحطة توليد الكهرباء، المحطة الفرعية، المحطة الفرعية المشتركة ونظام الطاقة الكهربائية، والذي يحتوي على شريط محرك واحد متردد داخلي ثلاثي المراحل ومقطع شريط محرك واحد مع 50 هرتز، 35 كيلو فولت الجهد القياسي،تستخدم للسيطرة، تقبل وتوزيع الطاقة الكهربائية.
المعلمات السريعة:
| الجهد الاسمي | 40.5كيلو فولت |
| التردد المسموح به | 5060 هرتز |
| التيار الاسمي | 1250A |
| التيار القياسي لقطع الدائرة القصيرة | 25، 31.5,40kA |
| التيار القياسي | 50، 63، 80kA |
| أنا أقصى تردد الطاقة مقاومة الجهد | 95kV (المرحلة إلى المرحلة، المرحلة إلى الأرض) |
| 118كيلو فولت (بين الممر العازل) | |
| إشارة البرق المسموح بها تحمل الجهد | 185kV (المرحلة إلى المرحلة، المرحلة إلى الأرض) |
| 215كيلو فولت (بين الفراغ العازل) | |
| درجة الحماية | IP67 ((المقصورة المليئة بالغاز) IP4X (غرفة LV) |
حالة بيئة الخدمة:
درجة حرارة الهواء: ماكس: +40، مين: -25 (متوسط لا يزيد عن 35 في 24 ساعة)
الارتفاع فوق مستوى سطح البحر: <= 3000m
رطوبة الهواء: متوسط الرطوبة النسبية المقاسة في 24 ساعة لا يزيد عن 95٪، والمتوسط الرطوبة النسبية في الشهر لا يزيد عن 90٪،متوسط ضغط بخار الماء الذي تم قياسه خلال 24 ساعة لا يزيد عن 2.2kPa ، متوسط ضغط بخار الماء في الشهر لا يزيد عن 1.8 kPa.
بدون اهتزازات كثيفة
نطاق التداخل الكهرومغناطيسي للنظام الثانوي لا يزيد عن 1.6kV
الشروط المستبعدة من أعلاه تحتاج إلى التفاوض مع المصنع.
إشعار الطلب:
يرجى تقديم المواد التالية عند الطلب:
أ. رقم مخطط الحلقة الرئيسية وشريط نظام الأسلاك الواحدة، مخطط باريتو.
ب. مخطط تشكيل السلكية للحلقة الثانوية، مخطط باريتو للمحطة؛
ج. نوع، ومواصفات، وكمية المكونات الكهربائية داخل جهاز التبديل.
D. إذا لم يكن هناك طلب من العملاء عن مادة ومواصفات شريط القيادة، فإنهم يأتون مع متطلبات الشركة المصنعة.
E. إذا تم استخدام جهاز التبديل في ظروف بيئية خاصة ، يجب أن يتم وضع علامة عليه أثناء الطلب.
F. إذا لم يكن هناك طلب، فإن لون جهاز التبديل يتوافق مع معايير الشركة المصنعة.
G. الطاقة المخزنة، والتحكم، وجهد إشارة إمدادات الطاقة للدائرة المساعدة.
H. استخدام كل جانب من جوانب نظام معلومات جغرافية؛
I. تنوع وكمية القطع الغيار والإكسسوارات المطلوبة
