| Power frequency withstand voltage at 1 min (effective value): | 230/265 KV | Creepage distance of insulators: | 16mm/kV、20mm/kV、25mm/kV; |
|---|---|---|---|
| Ice thickness: | ≤100 Mm | الحياة الميكانيكية: | CB: 2000 مرة؛ مفتاح التأريض: 2000 مرة |
| المسافة المركزية بين المراحل: | ≥ 2000 مرة | Clamping force of the main blade moving contact plate: | ≥140±30 N |
| Rated current: | 1600/1250/630 A | مسافة العزل بين المراحل: | ≥ 1000 مرة |
| إبراز: | 230/265 كيلو فولت مفاتيح فصل |
||
يتكون مفتاح انقطاع الجهد العالي من عدة مكونات رئيسية ، بما في ذلك العازلات والاتصالات وآلية التشغيل وهيكل الدعم.المعازلات مصنوعة من مواد عالية الجودة ولديها مسافة الزحف 16mm / kV، 20 ملم / كيلو فولت ، أو 25 ملم / كيلو فولت ، اعتمادًا على التطبيق. يتم تصنيع الاتصالات من النحاس أو سبيكة النحاس ومصممة لقيادة عالية ومقاومة منخفضة.آلية التشغيل سهلة الاستخدام وتوفر أداء التبديل الموثوق بههيكل الدعم مصنوع من الفولاذ ويوفر استقرار ممتاز ومتانة.
مفتاح انقطاع الجهد العالي لديه عمر ميكانيكي 2000 مرة لكل من CB ومفتاح التربة.يمكن أن تعمل على ارتفاع يصل إلى 1000 متر وفي نطاق درجة الحرارة المحيطة من -25 ~ 40 °Cالمفتاح لديه فولتاج اسمي 126 كيلو فولت وهو مناسب للاستخدام في أنظمة الطاقة عالية الجهد.
يتم استخدام مفتاح فصل الجهد العالي على نطاق واسع في أنظمة نقل وتوزيع الطاقة ، وكذلك في تطبيقات أخرى حيث توجد كهرباء عالية الجهد.إنها أداة أساسية لضمان سلامة العمال والمعدات أثناء الصيانة، وإصلاح، وحالات الطوارئ.
| المعلم التقني | الوصف |
|---|---|
| اسم المنتج | مفكّك التقطيع ذو الطاقة العالية |
| قوة التثبيت للصفيحة الرئيسية المتحركة | ≥ 140±30 ن |
| تردد الطاقة تحمل الجهد عند 1 دقيقة (القيمة الفعلية) | 230/265 كيلو فولت |
| المسافة الوسطى بين المراحل | ≥2000 مرة |
| التيار الاسمي | 1600/1250/630 A |
| حياة الميكانيكية | البنك المركزي: 2000 مرة ؛ مفتاح الترسيم: 2000 مرة |
| مقاومة الدائرة الرئيسية لمفتاح العزل | ≤75 μΩ |
| درجة حرارة البيئة | -25 ~ 40 درجة مئوية |
| مسافة العزل بين المراحل | ≥ 1000 مرة |
| سمك الجليد | ≤ 100 ملم |
| مسافة الزحف للمعازل | 16mm/kV، 20mm/kV، 25mm/kV |
| نوع المنتج | أداة قطع الكهرباء |

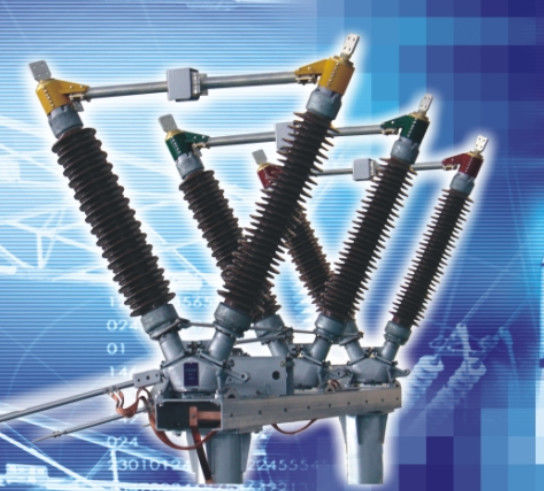

GW5 (GT10) -126D/1600-40 مفتاح العزل للجهد العالي للخارج AC هو هيكل دوار أفقي مستودع مزدوج ، حيث يتكون كل قطب من مفتاحه من قاعدة ، دائرة تيار ،ومعزلي القطبينهناك زوج من التروس المنحني داخل القاعدة التي يمكن أن تتحرك صعودا وهبوطا على طول محاورها الخاصة لضبط حالة الشبكة من التروس اثنين.يشكّل العازلان القطران زاوية على شكل حرف V
50 درجة: يقع دائرة التيار في الطرف العلوي من عازل القطب. عند الحركة ، تدفع عجلة المظلة داخل القاعدة العازلين إلى الدوران ،وبالتالي دفع الذراع الموصلة المرتبطة به لتدوير 90 درجة، تشكل كسر أفقي وتكمل فتح وإغلاق الدائرة.
GW5 (GT10) -126D/1600-40 مفاتيح العزل الأفقية ذات الانقطاع الواحد في الهواء الطلق AC عالية الجهد مناسبة لأنظمة ذات تردد AC 50Hz وجهد اسمي 110KV.تستخدم لتبديل خطوط الجهد العالي في ظروف عدم الحمل، فضلا عن عزل الكهربائي للشرائط عالية الجهد، مفاتيح الدوائر، وغيرها من المعدات الكهربائية تحت الصيانة من خطوط عالية الجهد.ويمكن أيضا أن تستخدم لتبديل التيارات الكهربائية الصغيرة أو الحثية.
