وصف المنتج:

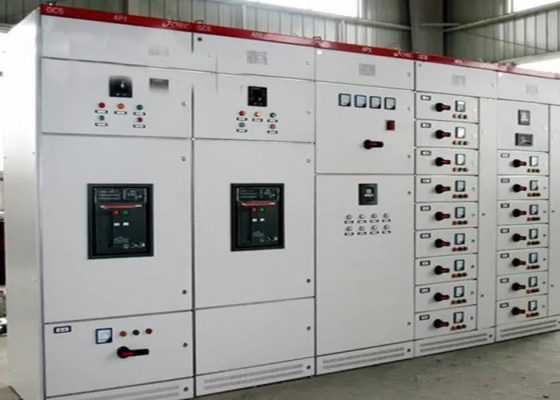

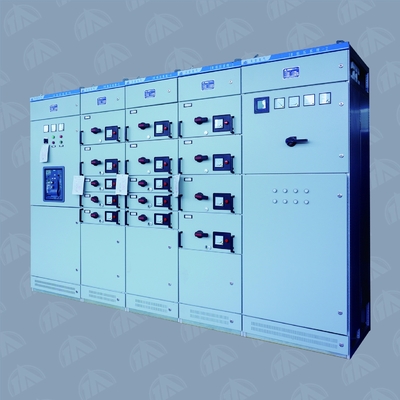

أجهزة التبديل من النوع GCS LV (يشار إليها فيما يلي باسم الجهاز)تم تصميمه من قبل فريق التصميم من وزارة صناعة الطاقة الكهربائية ووزارة صناعة الطاقة الميكانيكية وفقا لمتطلبات وزارة الصناعة، العملاء والمنظمة التصميم.
الأداء التقني العالي، وهو مناسب لاحتياجات سوق الطاقة النامية.هذا الجهاز قد اجتاز التعرف على وزارة صناعة الطاقة الكهربائية ووزارة صناعة الطاقة الميكانيكية في شنغهاي، حصل على أهمية عالية والتأكيد في إدارات الطاقة.
وزارة صناعة الطاقة الكهربائية و وزارة صناعة الطاقة الميكانيكيةفي [ 1997 ] #document. حاليا، تم اختيار وتستخدم على نطاق واسع من قبل مستخدمي الطاقة أجهزة التبديل من نوع GCS LV نوع السحب.
هذا الجهاز يتوافق مع المعيار ذات الصلة، مثل IEC 61439-2، GB7251.12 < جهاز التبديل والجهاز التحكم LV الجزء 2: جهاز التبديل والجهاز التحكم الكهربائي الكامل> ، GB/T 24274-2009 < جهاز التبديل والجهاز التحكم في LV> ، إلخ.
الخصائص:
1 مواد الهيكل الرئيسي هي الفولاذ من النوع C. هناك ثقبين للوحدات في جانبي الفولاذ الملفات الشخصية التي المسافة المركزية هي 20mm و 100mm، والتركيب الداخلي مرن وسهل.
6.2 يتم عزل غرف التبديل إلى غرفة وظيفية وغرفة أشرطة الحافلات وغرفة الكابلات. وظيفة كل غرفة مستقلة نسبياً.
6.3 يمكن تقسيم شكل هيكل وحدة خزانة التغذية في خزانة الدرج إلى ثلاثة أشكال: خزانة الدرج ، خزانة الفصل الثابت ، خزانة الجمع بين الدرج والفصل الثابت.
6.4 يتم تثبيت الحافلة الرئيسية الأفقية في الجزء العلوي من جهاز التبديل ، احتفظ بالمساحة الخلفية للأسلاك الخارجة ، سهلة للعمل في الموقع.
6.5 تصميم حجرة الكابلات سهل للكابلات الداخلية والخارجية.
6أبعاد الخزانة هي كما يلي::(الوحدة:ملم)
التطبيقات:
هذا الجهاز مناسب في نظام توزيع محطات الطاقة والبترول والكيماويات والمعادن وصناعات الخيوط وغيرها من المباني العالية.في النظام الآلي للغاية لمحطات الطاقة وأنظمة المعادن، التي تحتاج إلى أن تكون واجهة مع الكمبيوتر، وهذا الجهاز يستخدم كجهاز توزيع كاملة LV لتوزيع الطاقة، التحكم المتكامل المحرك،التعويض التفاعلي باستخدام نظام توليد الطاقة ونظام التوزيع من ثلاث مراحل AC 50 ((60) Hzفولتاج العمل المسمى 380V ((400V) ، (690V) ، التيار المسمى 4000A أو أقل من 4000A.
الدعم والخدمات:
1درجة حرارة الغرفة
الحد الأقصى: +40 درجة مئوية، الحد الأدنى: -5 درجات مئوية، متوسط درجة الحرارة اليومية لا يزيد عن 35 درجة مئوية. يجب خفض السعة للعمل إذا تجاوزت الحد الأقصى لدرجة الحرارة.
2هواء نظيف
الرطوبة النسبية لا تزيد عن 50٪ عندما تكون درجة الحرارة القصوى + 40 °C. عند درجة الحرارة المنخفضة ، يُسمح برطوبة نسبية أعلى ، مثل 90٪ عندما تكون درجة الحرارة + 20 °C ،ولكن يجب النظر في تأثير التكثيف بسبب تغير درجة الحرارة.
3الارتفاع
منحدر المنحدر لا يزيد عن 5 درجات عند التثبيت ، والارتفاع لا يزيد عن 2000 متر.
4في الوسيط من دون مخاطر الانفجار، والوسيط لا يحتوي على الغاز والغبار الموصل الذي قد يآكل المعدن وتلف العزل.
5إذا كان المستخدم لديه متطلبات خاصة أخرى، يرجى التفاوض مع شركتنا.
