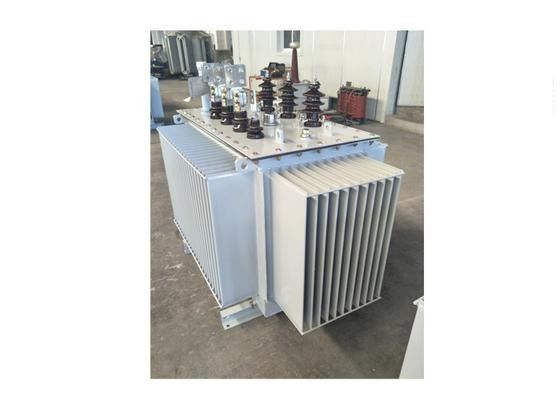

كامل مختومة النفط في الهواء الطلق مغمورة محول الطاقة 20KV مع ثلاث مراحل

20kv النفط مغمورة محول الطاقة / محول التوزيع

نظرة عامة

S9-M / S10-M / S11-M / S13-M المحولات ذات التوزيع الكامل المغمورة بالثلاث مراحل من الزيت تختلف عن المحولات العادية المغمورة بالزيت ، فهي تلغي منظم الزيت وتبريد المشتت الحراري بواسطة خزان المبرد المموج في خزان الزيت ، والذي يمكن أن تعوض الزيادة والنقصان في حجم الزيت عن طريق التنفس المرن. جميع المنتجات سلسلة مناسبة في 10KV ، 20KV ، 35KV نظام نقل وتوزيع الطاقة ، ويمكن استخدامها في المنطقة السكنية ، الشارع التجاري ، شركات صناعة التعدين.

المواصفات الفنية

مستوى الجهد: 10KV ، 20KV ، 35KV
نطاق القدرة: 30 ～ 2500KVA
نوع تنظيم الجهد: تنظيم الجهد خارج الدائرة
التنصت على المدى: X 2X2.5 ٪ ؛ ± 5٪، او اخرين
التردد: 50 هرتز أو 60 هرتز

المرحلة: ثلاث مراحل
مجموعة الاتصال: Yyn0؛ Dyn11 ؛ أو غيرها
ماس كهربائى المعاوقة: المعاوقة القياسية أو حسب طلب الزبون
حالة الخدمة: في الهواء الطلق أو داخلي

نوع التبريد: التبريد الذاتي مغمورة بالزيت (ONAN)

عزل المستوى: 10kV المستوى: LI / AC 75/35 كيلو فولت

مستوى 20 كيلو فولت: LI / AC 125/55 كيلو فولت

مستوى 35kV: LI / AC 200/85 كيلو فولت

مستوى 0.4kV: AC / 5 كيلو فولت

المميزات

ا. توفير الطاقة

منتج الرقم التسلسلي الجديد لديه ميزة منتج أكبر ، يمكن أن يقلل من مؤشر عدم التحميل وفقدان الحمل كذلك.

ب. موثوقة خدمة الحياة.

اعتماد اتصال الترباس أو هيكل لحام لتغطية الخزان وحافة محول كامل مختومة لعزل الاتصال من النفط والهواء. لن يصبح العزل رطباً ، وبالتالي سيتم تقليل الغضب القديم للعزل وزيادة عمر الخدمة.

ج. خالية من الشنق الحديد الأساسية

لا حاجة للتحقق من شنقا الحديد الأساسية قبل تشغيل محول مختوم كامل ، حفظ تكلفة التحقق.

د. محولات مختومة خالية من الصيانة خالية من الصيانة.

ه. هيكل تصميم مضغوط ، واعتماد مواد جديدة وعملية للحد من الضوضاء.

F. حجم صغير وشكل جميل.

يعتمد خزان زيت المحولات S13 (11) -M سلسلة مشعاع تموج لضبط وتعويض حجم الزيت عن طريق التنفس المرن عندما تتغير درجة حرارة الزيت. خزان زيت صفيح تموج له شكل جميل وحجم صغير ، ويغطي مساحة أرضية صغيرة.
