تفاصيل المنتج:
شروط الدفع والشحن:
|
قوة قدرة: | 30 --- 3150kVA | جهد فلطيّ مصنّف: | 10-35kv |
---|---|---|---|
تطبيق: | السلطة ، الإلكترونية ، المعدل | خدمة الحياة: | 2 سنة |
اضغط المغير: | مغير الصنبور بدون تحميل ومبدل الصنبور عند التحميل. | أسلوب التبريد: | ONAF ONAN |
تسليط الضوء: | محول نقل الطاقة,محول نوع النفط |

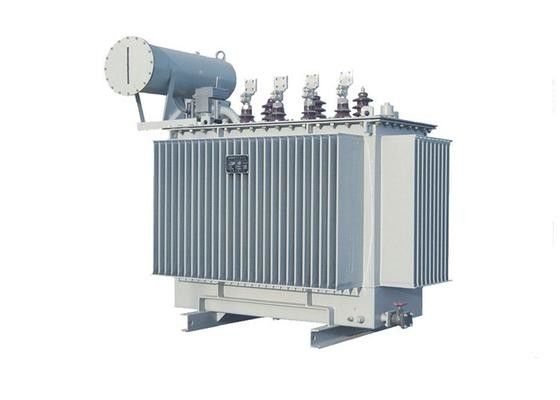

10 - 35 كيلو فولت محول توزيع مغمور بالزيت بقدرة 20 كيلو فولت لف المرحلة النحاسية
جنرال لواء:
6.3kv ، 6kv ، 10kv ، 11kv ، 15kv ، 13.8kv 20kv ، 22kv ، 33kv أو 35kv ثلاث مراحل المحولات ذات القدرة على التوزيع المغمور بالزيت. إنه أداء لسلسلة SZ-M ، SZ series 10kV و 35kv لنسبة الحمولة التي تتوافق مع معيار "محول الطاقة" IEC و IEC60076 "المعايير الفنية ومتطلبات محول الطاقة المغمور بالزيت ثلاثي الأطوار". المنتج يستخدم على نطاق واسع في نقل الطاقة وتوزيع شبكات الطاقة الصناعية والزراعية.
ميزات:
محولاتنا مجهزة بأحرف منخفضة ، ضوضاء منخفضة ، حماية قوية للرعد والإضاءة ، قدرة جيدة ضد الاختصار ومظهر جميل وما إلى ذلك. فهي تجمع بين المعدات المتقدمة وعملية التصنيع ، لقد نجح محولنا في الاختبار من قبل المكتب الوطني للصناعات الميكانيكية والشركة الوطنية للطاقة. المحول يستخدم بشكل رئيسي في شبكة الطاقة ، ومشاريع توزيع الطاقة. 35kv نوع محول النفط
الأساسية مجهزة ثلاث خطوات متقدمة: قطع الرأسي والأفقي والأفقي ، واللفة ومتعددة المراحل. يوزع توزيع الهواء ، وتحسين المسار المغناطيسي. تقليل فقدان الحمولة ، لا الحمل الحالي والضوضاء. 35kv نوع محول النفط
كور يعتمد سلسلة تدابير لوحة جر ، ضغط الملف ، الغراء خاصة للصلب السيليكون لزيادة قوة الآلية. محول الكهرباء شبكة الكهرباء
هيكل جديد من لف الجهد العالي والمنخفض ، ترتيب معقول لأنبوب النفط والاتصال مما يزيد من قدرة القوة الميكانيكية ومكافحة الاختصار.
الخزان هو نوع الجرس أو نوع التعليق الأساسي ، وجدار الخزان هو شكل موجة.
البيانات الفنية للمنتجات النموذجية
> S9 ، S10 سلسلة 10KV ثلاث مراحل خارج الصنبور محول توزيع تبديل الصنبور
نوع | تقييم KVA | على الحمل خسارة (ث) | حمل خسارة (ث) | أنا (٪) | المملكة المتحدة (٪) | البعد (مم) | وزن (كلغ) | ||
ا | ب | ج | |||||||
S9-M-50/11 | 50 | 170 | 870 | 2.0 | 4.0 | 1215 | 660 | 1170 | 430 |
S9-M-250/11 | 250 | 560 | 3050 | 1.2 | 4.0 | 1190 | 815 | 1370 | 1115 |
S9-M-400/11 | 400 | 800 | 4300 | 1.0 | 4.0 | 1515 | 770 | 1580 | 1380 |
S9-M-500/11 | 500 | 960 | 5050 | 1.0 | 4.0 | 1635 | 840 | 1610 | 1600 |
S9-M-1000-1011 | 1000 | 1700 | 10300 | 0.7 | 4.5 | 1960 | 1095 | 1960 | 2860 |
S9-M-2500/11 | 2500 | 3300 | 23000 | 0.55 | 5.5 | 2230 | 2305 | 2445 | 5660 |
S10-M-30/10 | 30 | 110 | 600 | 1.8 | 4.0 | 870 | 645 | 1025 | 310 |
S10-M-50/10 | 50 | 140 | 870 | 1.7 | 4.0 | 1090 | 650 | 1080 | 395 |
S10-M-80/10 | 80 | 200 | 1250 | 1.6 | 4.0 | 1140 | 675 | 1110 | 490 |
S10-M-100/10 | 100 | 240 | 1500 | 1.5 | 4.0 | 1185 | 690 | 1130 | 560 |
S10-M-125/10 | 125 | 280 | 1800 | 1.4 | 4.0 | 1205 | 710 | 1180 | 670 |
S10-M-160/10 | 160 | 340 | 2200 | 1.3 | 4.0 | 1255 | 720 | 1200 | 780 |
S10-M-200/10 | 200 | 400 | 2600 | 1.2 | 4.0 | 1295 | 740 | 1215 | 875 |
S10-M-250/10 | 250 | 470 | 3050 | 1.1 | 4.0 | 1340 | 755 | 1260 | 1115 |
S10-M-315/10 | 315 | 560 | 3650 | 1.0 | 4.0 | 1400 | 770 | 1320 | 1280 |
S10-M-400/10 | 400 | 680 | 4300 | 0.9 | 4.0 | 1500 | 860 | 1400 | 1490 |
S10-M-500/10 | 500 | 810 | 5150 | 0.9 | 4.0 | 1575 | 895 | 1430 | 1740 |
S10-M-630/10 | 630 | 1020 | 6200 | 0.8 | 4.5 | 1660 | 930 | 1545 | 2110 |
S10-M-800/10 | 800 | 1190 | 7500 | 0.7 | 4.5 | 1830 | 1070 | 1590 | 2625 |
S10-M-1000-1010 | 1000 | 1450 | 10300 | 0.6 | 4.5 | 1935 | 1175 | 1685 | 2860 |
S10-M-1250-1210 | 1250 | 1650 | 12000 | 0.6 | 4.5 | 1960 | 1170 | 1730 | 3330 |
S10-M-1600-1610 | 1600 | 2040 | 14500 | 0.5 | 4.5 | 2325 | 1220 | 2120 | 3765 |
S10-M-2000/10 | 2000 | 2140 | 17820 | 0.5 | 4.5 | 2395 | 1260 | 2225 | 4530 |
>> S11 سلسلة 20KV ثلاث مراحل محول توزيع تبديل الصنبور التفريغ
نوع | نسبة الجهد (كيلو فولت) | صلة | لا حمل خسارة (W) | حمل خسارة (W) | الإعلام والتوعية (٪) | المملكة المتحدة (٪) | الأبعاد (مم) | الوزن (كلغ) | |||||
ا | ب | ج | د | البريد | F | ||||||||
S11-M-30/20 | 20 (10) ± 5٪ / 0.4 | Yyn0 Dyn11 | 100 | 690 / 660 | 2.1 | 5.5 | 1100 | 700 | 1240 | 14 | 400 | 400 | 640 |
S11-M-50/20 | 130 | 1010 / 960 | 2.0 | 1130 | 710 | 1260 | 14 | 400 | 450 | 710 | |||
S11-M-63/20 | 150 | 1200/1150 | 1.9 | 1160 | 740 | 1270 | 14 | 400 | 450 | 780 | |||
S11-M-80/20 | 180 | 1440/1370 | 1.8 | 1200 | 770 | 1280 | 14 | 400 | 450 | 860 | |||
S11-M-100/20 | 200 | 1730 / 1650 | 1.6 | 1220 | 800 | 1300 | 14 | 400 | 450 | 900 | |||
S11-M-125/20 | 240 | 2080 / 1980 | 1.5 | 1270 | 840 | 1330 | 19 | 550 | 450 | 970 | |||
S11-M-160/20 | 290 | 2540 / 2420 | 1.4 | 1320 | 870 | 1350 | 19 | 550 | 550 | 1100 | |||
S11-M-200/20 | 340 | 3000 / 2860 | 1.3 | 1360 | 900 | 1380 | 19 | 550 | 550 | 1240 | |||
S11-M-250/20 | 400 | 3520 / 3350 | 1.2 | 1430 | 910 | 1430 | 19 | 550 | 650 | 1420 | |||
S11-M-315/20 | 480 | 4210 / 4010 | 1.1 | 1460 | 920 | 1450 | 19 | 550 | 650 | 1570 | |||
S11-M-400/20 | 570 | 4970 / 4730 | 1.0 | 1490 | 940 | 1470 | 19 | 660 | 750 | 1740 | |||
S11-M-500/20 | 680 | 5940 / 5660 | 1.0 | 1570 | 970 | 1540 | 19 | 660 | 750 | 1950 | |||
S11-M-630/20 | 810 | 6820 | 0.9 | 6.0 | 1650 | 1000 | 1580 | 19 | 660 | 850 | 2290 | ||
S11-M-800/20 | 980 | 8250 | 0.8 | 1750 | 1070 | 1650 | 19 | 820 | 850 | 2690 | |||
S11-M-1000-1020 | 1150 | 11330 | 0.7 | 1830 | 1170 | 1690 | 19 | 820 | 850 | 2880 | |||
S11-M-1250-1220 | 1380 | 13200 | 0.7 | 1900 | 1200 | 1790 | 19 | 820 | 850 | 3400 | |||
S11-M-1600-1620 | 1660 | 15950 | 0.6 | 1950 | 1250 | 1850 | 19 | 820 | 900 | 4100 |
>>>> S9 سلسلة 35kV ثلاث مراحل خارج الصنبور محول الطاقة مبدل الصنبور
سعة KVA | مجموعة الجهد والحنفية | صلة | عدم التحميل الخسارة (كيلو واط) | فقدان الحمل (KW) | لا تحميل الحالية (٪) | معاوقة (٪) | الأبعاد (مم) كسوكس | ||
الجهد العالي (كيلو فولت) | بالسيارات (كيلو فولت) | الجهد المنخفض (كيلو فولت) | |||||||
50 | 35 | ± 5 | 0.4 | Dyn11 Yyn0 | 0.21 | 1.27 / 1.21 | 2.00 | 6.5 | 1100x845x1715 |
100 | 0.29 | 2.12 / 2.02 | 1.80 | 1190x915x1780 | |||||
125 | 0.34 | 2.50 / 2.38 | 1.70 | 1220x1040x1780 | |||||
160 | 0.36 | 2.97 / 2.83 | 1.60 | 1240x1070x1810 | |||||
200 | 0.43 | 3.50 / 3.33 | 1.50 | 1380x780x1875 | |||||
250 | 0.51 | 4.16 / 3.96 | 1.40 | 1540x880x1820 | |||||
315 | 0.61 | 5.01 / 4.77 | 1.40 | 1440x800x1975 | |||||
400 | 0.73 | 6.05 / 5.76 | 1.30 | 1660x825x1995 | |||||
500 | 0.86 | 7.28 / 6.93 | 1.20 | 1710x865x2030 | |||||
630 | 1.04 | 8.28 | 1.10 | 1630x1235x2070 | |||||
800 | 1.23 | 9.90 | 1.00 | 1655x1415x2120 | |||||
1000 | 1.44 | 12.15 | 1.00 | 1860x1435x2220 | |||||
1250 | 1.76 | 14.67 | 0.90 | 1890x1640x2260 | |||||
1600 | 2.12 | 17.55 | 0.80 | 2050x1720x2390 | |||||
630 | 3.15 6.3 10.5 | Yd11 | 1.04 | 8.28 | 1.10 | 1630x1235x2070 | |||
800 | 1.23 | 9.90 | 1.00 | 1655x1415x2120 | |||||
1000 | 1.44 | 12.15 | 1.00 | 1860x1435x2220 | |||||
1250 | 1.76 | 14.67 | 0.90 | 1890x1640x2260 | |||||
1600 | 2.12 | 17.55 | 0.80 | 2050x1720x2390 | |||||
2000 | 2.72 | 19.35 | 0.70 | 2400x1900x2410 | |||||
2500 | 3.20 | 20.70 | 0.60 | 2500x1930x2700 | |||||
3150 | 35 ~ 38.5 | ± 5 | 3.15 6.3 10.5 | 3.80 | 24.30 | 0.56 | 7.0 | 2600x2100x2800 | |
4000 | 4.52 | 28.80 | 0.56 | 2830 × 2350 × 2855 | |||||
5000 | 5.40 | 33.03 | 0.48 | 2930x2480x2930 | |||||
6300 | 6.56 | 36.90 | 0.48 | 7.5 | 3150x2330x3220 | ||||
8000 | ± 2 × 2.5 | 3.15 3.3 6.3 6.6 10.5 11 | YNd11 | 9.00 | 40.50 | 0.42 | 3295x3110x3345 | ||
10000 | 10.88 | 47.70 | 0.42 | 3450x3210x3440 | |||||
12500 | 12.60 | 56.70 | 0.40 | ثمانية | 3620x3255x3500 | ||||
16000 | 15.20 | 69.30 | 0.40 | 3980x3420x3650 | |||||
20000 | 18.00 | 83.70 | 0.40 | 4030x3470x3690 | |||||
25000 | 21.28 | 99.00 | 0.32 | 5050x4640x3930 | |||||
31500 | 25.28 | 118.8 | 0.32 | 5120x4800x4030 | |||||
>>>> S9 سلسلة 35kV ثلاث مراحل على الصنبور محول الطاقة المغير الصنبور
نوع | يؤلف الجهد ومجموعة التنصت (كيلو فولت) | صلة | عدم التحميل خسارة (كيلو واط) | حمل خسارة (كيلو واط) | لا- الحمل الحالي (أنا ٪) | الجهد المعاوقة (٪) | وزن النقل (ر) | الوزن الإجمالي (ر) | الأبعاد L × W × H (مم) | |
HV | LV | |||||||||
SZ9-2000 / 35 | 35 ± 3 × 2.5٪ | 6.3 10.5 | Yd11 | 2.88 | 18.7 | 1.00 | 6.5 | 4.93 | 5.97 | 3010 × 2070 × 2540 |
SZ9-2500 / 35 | 3.40 | 21.7 | 1.00 | 6.5 | 5.68 | 6.95 | 3040 × 2270 × 2610 | |||
SZ9-3150 / 35 | 4.04 | 26.0 | 0.90 | 7.0 | 6.08 | 7.90 | 3160 × 2300 × 2640 | |||
SZ9-4000 / 35 | 35 38.5 ± 3 × 2.5٪ | 6.3 10.5 | 4.84 | 30.7 | 0.90 | 7.0 | 7.10 | 9.11 | 3300 × 2330 × 2890 | |
SZ9-5000 / 35 | 5.80 | 36.0 | 0.85 | 7.0 | 8.47 | 10.86 | 3350 × 2520 × 3000 | |||
SZ9-6300 / 35 | 7.04 | 38.7 | 0.85 | 7.5 | 9.87 | 12.30 | 3680 × 2650 × 3050 | |||
SZ9-8000 / 35 | 9.84 | 42.8 | 0.75 | 7.5 | 12.55 | 15.30 | 4190 × 2930 × 3280 | |||
SZ9-10000 / 35 | 35 38.5 ± 3 × 2.5٪ | 6.3 6.6 10.5 11 | Ynd11 | 11.6 | 50.6 | 0.75 | 7.5 | 14.70 | 17.86 | 4620 × 3160 × 3400 |
SZ9-12500 / 35 | 13.7 | 60.0 | 0.70 | ثمانية | 17.35 | 20.05 | 4740 × 3200 × 3540 | |||
SZ9-16000 / 35 | 16.0 | 73.0 | 0.70 | ثمانية | 19.45 | 23.74 | 4810 × 3360 × 3790 | |||
SZ9-20000 / 35 | 18.9 | 88.3 | 0.70 | ثمانية | 27.50 | 34.95 | 4880 × 3540 × 4150 | |||
SZ9-25000 / 35 | 22.4 | 104.4 | 0.65 | ثمانية | 32.51 | 40.22 | 4920 × 3920 × 4200 | |||
SZ9-31500 / 35 | 26.6 | 125.3 | 0.65 | ثمانية | 37.73 |
