تفاصيل المنتج:
شروط الدفع والشحن:
|
| جهد فلطيّ مصنّف: | 24KV | تيار مصنّف: | 1250/2000/2500 |
|---|---|---|---|
| حماية درجة: | IP67 | تصنيف كسر الحالي: | 20 25 31.5 |
| تردد مصنّف: | 50/60HZ | CubicleType: | C-GIS |
| تسليط الضوء: | المفاتيح الكهربائية ذات الجهد العالي,المفاتيح الكهربائية المعزولة بالغاز |
||

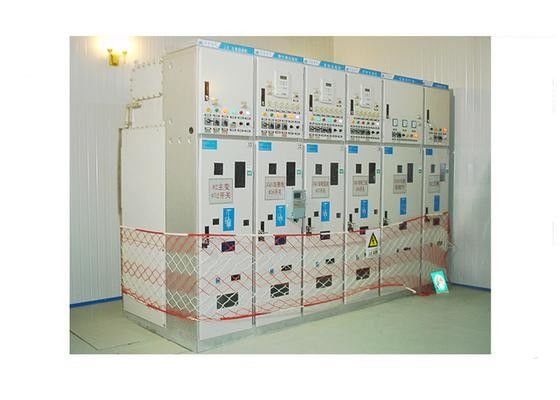

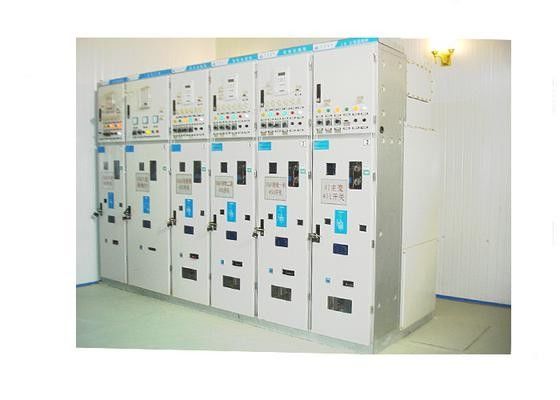

C-GIS 24kV نوع المقصورة المعادن - يرتدون الغاز معزول المفاتيح مع VCB
جنرال لواء:
XGN49Series lndoor Gas lnsulatlon MetaI-clad Switchgear (المشار إليها فيما يلي باسم C-GlS) هو منتج عالي الجودة يوصي به اتحاد صناعة الطاقة في الصين بتكنولوجيا من شركة Korea Rijin لصناعة المعدات الكهربائية ويتوافق مع المعايير الصينية GB / T11022-1999 و GB3906- 2006C-GlS ، تتميز بموثوقية عالية ، خالية من الصيانة ومساحة الغطاء الصغيرة.
غرض:
إن نظام المعلومات الجغرافية GIS مناسب لمحطة توليد الكهرباء والمحطات الفرعية ونظام المحطات الفرعية والطاقة الكهربية ، وهو عبارة عن قضيب ناقل أحادي داخلي ثلاثي الطور يعمل بالتيار المتردد وقاطع قضيب مفرد بجهد 50 هرتز و 35 كيلو فولت ، ويستخدم للتحكم في الطاقة الكهربائية وقبولها وتوزيعها.
الظروف المحيطة بالخدمة:
1. درجة حرارة الهواء: الحد الأقصى: +40 ، الحد الأدنى: -25 (متوسط لا يزيد عن 35 في 24 ساعة)
2. الارتفاع فوق مستوى سطح البحر: <= 5000 متر
3. الرطوبة الجوية:
متوسط الرطوبة النسبية في 24 ساعة لا يزيد عن 95 ٪ ،
متوسط الرطوبة النسبية شهريا لا يزيد عن 90 ٪ ،
لا يزيد متوسط ضغط بخار الماء الذي يقاس خلال 24 ساعة عن 2.2 كيلو باسكال ،
لا يزيد متوسط ضغط بخار الماء شهريًا عن 1.8 كيلو باسكال.
4. دون كثرة الاهتزاز الثقيلة.
المعلمات :
| اسم | وحدة | المعلمات | |
| الفولطية | كيلو فولت | 24 | |
| التصنيف الحالي | ا | 1250 2000 2500 | |
| تردد مصنف | هرتز | 50/60 | |
| تردد الطاقة المقدرة الصمود للجهد (1 دقيقة) | بين المراحل ، المرحلة إلى الأرض | كيلو فولت | 65 |
| عزل المسافة | KV | 79 | |
| تقييمه الدافع البرق تحمل الجهد | بين المراحل ، المرحلة إلى الأرض | كيلو فولت | 125 |
| لفتح الفجوة | 145 | ||
| تردد الطاقة الثانوية الدائرة تحمل الجهد (1 دقيقة) | الخامس | 2000 | |
| تصنيف كسر الدائرة الحالية | كيلو أمبير | 20 25 31.5 | |
| تصنيف ماس كهربائى صنع الحالية | كيلو أمبير | 50 63 80 | |
| تصنيفها لفترة قصيرة تحمل 4S الحالي | كيلو أمبير / S | 20/4 25/4 31.5 / 4 | |
| تصنيف الذروة الصمود الحالي | كيلو أمبير | 50 63 80 | |
| الطبقة حماية الضميمة (الهواء التضخم قذيفة / حجيرة الجهد المنخفض) | IP67 / IP4X | ||
| الدائرة الرئيسية المقاومة في كل مرحلة | μΩ | ≤250 | |
| ضغط التشغيل المقدر للغاز SF6 (ضغط المقياس لمدة 20 درجة مئوية) | ميجا باسكال | 0.05 | |
| الحد الأدنى لضغط التشغيل للغاز SF6 (ضغط غيج لمدة 20 درجة مئوية) | ميجا باسكال | 0.03 | |
| SF6 الغاز معدل تسرب الغاز السنوي | ٪ | ≤0.5 | |
| الجهد الإضافي المقنن لدائرة التشغيل | الخامس | DC110 / 220، AC220 | |
| ضميمة البعد (العرض * العمق * الارتفاع) | مم | 600 * 1300 * 2350 (800 * 1600 * 2550) | |
