الإطار الخارجي 40.5KV - قواطع دوائر SF6 / قواطع دوائر الهواء عالية السرعة

الإطار الخارجي 40.5KV - قواطع دوائر SF6 / قواطع دوائر الهواء عالية السرعة

40.5KV Outdoor Frame - Type SF6 Circuit Breaker / High - Speed Air Circuit Breaker
40.5KV Outdoor Frame - Type SF6 Circuit Breaker / High - Speed Air Circuit Breaker

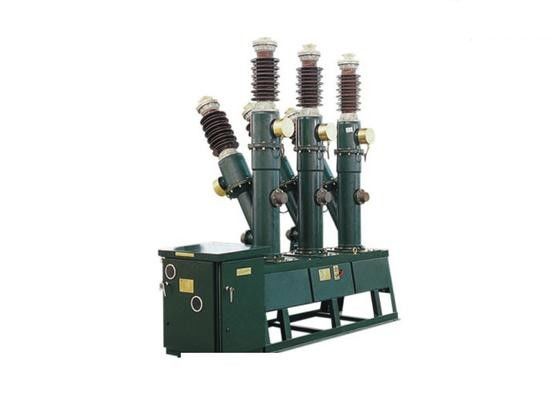

صورة كبيرة :  الإطار الخارجي 40.5KV - قواطع دوائر SF6 / قواطع دوائر الهواء عالية السرعة

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Tianan Electric
رقم الموديل: LW8-40.5
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Pending
تفاصيل التغليف: حالة خشبيّ
وقت التسليم: 35 عمل يوم
شروط الدفع: T/T, L/C, D/A, D/P
القدرة على العرض: 1000sets في كل سنة
مفصلة وصف المنتج
وظيفة: حماية التيار الزائد تيار مصنّف: عام 2000
جهد فلطيّ مصنّف: 40.5KV التحمل الميكانيكي: 5000 مرة
تسليط الضوء:

عالية الجهد قاطع الدائرة فراغ

,

قاطع الدائرة الجهد العالي

إطار خارجي 40.5KV - قواطع دوائر SF6 / قواطع دوائر هوائية عالية السرعة

نظرة عامة

LW8-40.5 من النوع AC HV SF 6 Circuit Breaker هو نوع من المعدات الكهربائية ذات الجهد العالي في الهواء الطلق ، على ثلاث مراحل ، AC 50HZ. يتم استخدامه ليس فقط للتحكم والحماية لنظام نقل وتوزيع الطاقة بقوة 35 كيلو فولت ، ولكن أيضًا لتوصيل قاطع الدائرة وبنك مكثف الفتح والإغلاق ، وكذلك للقياس والحماية عندما يكون مزودًا بمحول تيار.

إن قاطع الدائرة هذا مجهز بآلية التشغيل بنوع CT14. ويتوافق مع متطلبات معيار GB1984-89 و IEC56.

بيئة التطبيق
ا. ألا يزيد الارتفاع عن 1000 متر.
ب. درجة الحرارة المحيطة: -30ºC - + 40ºC ، متوسط ​​قيمة 24H لا تزيد عن 35ºC ؛
ج. الرطوبة النسبية: القيمة اليومية المتوسطة لا تزيد عن 95٪ ، القيمة المتوسطة الشهرية لا تزيد عن 90٪ ،
د. سرعة الرياح: لا تزيد عن 35 كم / ثانية
ه. تكون حالة التلوث من الدرجة الثالثة ، وتكون مسافة زحف البطانة الخزفية 1050 مم (لا تقل نسبة الزحف الاسمية عن 25 مم / كيلو فولت) ؛
F. يجب أن يكون الهواء المحيط خاليًا من المواد القابلة للاشتعال والخطر المتفجر والتآكل الكيميائي والهزة المكثفة.

الجدول 1

لا. بند وحدة معامل
1 الفولطية كيلو فولت 40.5
2 مستوى العزل تقييمه تردد الطاقة 1 دقيقة تحمل الجهد كيلو فولت 185/215 (كسر)
الدافع البرق تحمل الجهد 95/118 (كسر)
3 التصنيف الحالي ا 2000
4 التحمل الميكانيكي زمن 5000
5 الضغط المقدر للغاز SF6 (ضغط 20 درجة مئوية) ميجا باسكال 0.45
6 ضغط القفل (ضغط 20 درجة مئوية) ميجا باسكال 0.40
7 أدنى درجة حرارة الغرفة ºC -30
8 تصنيف التيار كسر الدائرة كيلو أمبير 31.5
9 تيار صنع ماس كهربائى (الذروة) كيلو أمبير 80
10 تصنيف وقت قصير تحمل التيار (التيار الحراري) كيلو أمبير 31.5
11 تصنيف الذروة الصمود الحالي (التيار الديناميكي) كيلو أمبير 80
12 تصنيف خارج كسر المرحلة الحالية كيلو أمبير 7.9
13 أوقات انقطاع التيار المقنن لكسر الدارة: زمن 16
14 وقت الاغلاق الصورة ≤0.1
15 وقت متاح الصورة ≤0.06
16 تقييم تسلسل العملية O-0.3s-CO-180S-CO
17 تصنيف كسر / افتتاح الحالية لمجموعة مكثف واحد ا 400
18 آخر مرة من ماس كهربائى الحالي الصورة 4
19 معدل تسرب SF6 (سنوي) ≤1
20 محتوى الرطوبة من غاز SF6 (20 درجة مئوية) جزء في المليون (ت / ت) ≤150
21 تقدير الجهد التشغيل لآلية التشغيل الربيع
الجهد من إغلاق وفتح الملف الخامس AC 220 ، 380
العاصمة: 48 ، 110 ، 220
الجهد من محرك تخزين الطاقة الخامس AC 220
DC 220
22 وزن غاز SF6 كلغ 8
23 وزن قاطع الدائرة (بما في ذلك آلية التشغيل) كلغ 1400


الجدول 2

لا. بند وحدة متطلبات تقنية شروط الاختبار والأساليب
1 السفر من الاتصال المنقولة مم 95 ± 2 قياس السفر الاتصال المنقولة الرجوع إلى darawing12
2 التخليص بين الاتصالات مم 605 ± 1.5 يشير قياس الخلوص بين الاتصال المتحرك والثابت إلى الرسم 12 أ
3 ثلاث مراحل التبديل على عدم التزامن الآنسة ≤3 يشير قياس فرق مسافة القطب بين الاتصال المتحرك والثابت إلى darawing14
4 ثلاث مراحل عدم التزامن التبديل الآنسة ≤2 يشير قياس فرق مسافة القطب بين الاتصال المتحرك والثابت إلى الرسم 15
5 مقاومة الحلقة الرئيسية μΩ ≤120 القياس لطريقة انخفاض الجهد DC ، وضعت في 100A
6 السرعة في لحظة من الاتصالات اللمس الآنسة 3.2 ± 0.2 الفولطية وطريقة القياس تشير إلى الرسم 14
7 السرعة في لحظة قطع الاتصال الآنسة 3.4 ± 0.2 الفولطية وطريقة القياس تشير إلى الرسم 15
8 المطبخ السكتة الدماغية من صنع مم 10 + 0.5 -0.1 الرجوع إلى الرسم 6 تحت وضع الإغلاق
9 تحديد المواقع فجوة المطبخ السكتة الدماغية من صنع مم 1-2 الرجوع إلى الرسم 6 تحت وضع الإغلاق
10 الشحن الجزئي
40.5kV
25.7kV
جهاز الكمبيوتر 20 عند ضغط الغاز المقدر ، استخدم أداة جزئية لوضع 40.5kV بين سلكين منتهية الصلاحية لمدة دقيقة واحدة ، ثم إنخفض إلى 25.7kV بالتساوي
جهاز الكمبيوتر 10
