تفاصيل المنتج:
شروط الدفع والشحن:
|
| باب مجلس الوزراء: | لوحة سبائك الصلب | إحاطة: | الصفائح الفولاذ المقاوم للصدأ |
|---|---|---|---|
| تصنيف شريط الحافلة الحالي: | 630 / 1250A | SF6 معدل تسرب الغاز السنوي: | ≤0.2٪ |
| تسليط الضوء: | نظم المعلومات الجغرافية معزول الغاز المفاتيح,مفاتيح الجهد المتوسط |
||

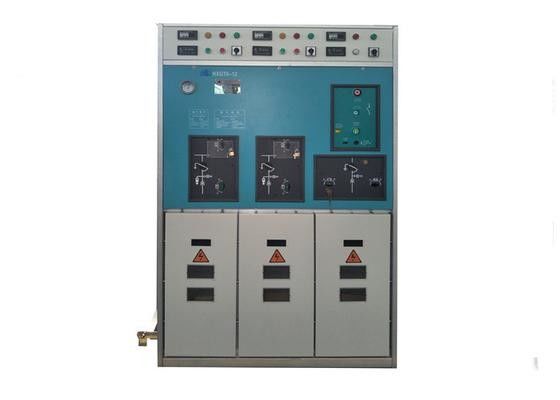

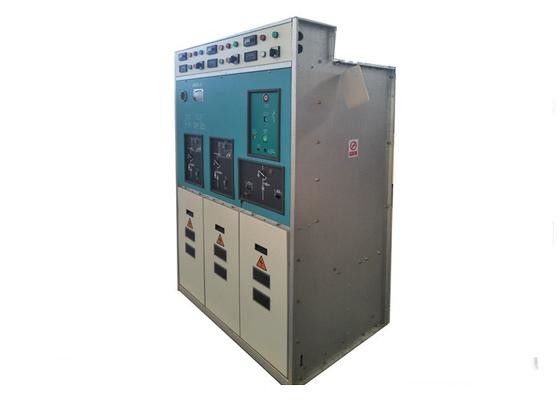

وحدات الحلقة الرئيسية بالغاز الداخلي 12KV - المعادن المعزولة - المفاتيح الكهربائية المغلقة
نظرة عامة
إن مجموعة المفاتيح الكهربائية هي نوع من الأجهزة المركبة التي تقوم بإغلاق جميع الدوائر الرئيسية في حاوية معدنية وتأخذ غاز SF6 كوسيلة لإطفاء القوس والعزل. انها مناسبة لامدادات الطاقة للشبكة الحلقية وتشع مزدوج امدادات الطاقة في شبكة امدادات الطاقة 10KV MV. كما انها تستخدم في امدادات الطاقة الطرفية. نظرًا لاستخدام مزود شبكة الطاقة الدائري يزيد من موثوقية مزود الطاقة ، فهو يستخدم خصيصًا في المصانع المعدنية ، ومنطقة الإقامة ، والمدارس ، والحدائق ، وما إلى ذلك لتوزيع الطاقة والتحكم فيها. بالإضافة إلى ذلك ، نظرًا لتوصيله وتركيبه المريحين ، الحجم الصغير ، يتم استخدامه أيضًا في المحطات الفرعية كمعدات عالية الجهد على الجانب الأساسي.
هيكل ومبدأ
يتكون RMU عمومًا من ثلاث مقصورات. (إذا لزم الأمر ، يمكن أيضًا تكوين مقصورة واحدة أو جزأين أو ثلاثة مقصورات أو أكثر ، ويمكن أيضًا دمجه بواسطة شريط ناقل التوسيع). توجد العناصر الأساسية في حاوية مغلقة ملحومة بصفيحة فولاذية مقاومة للصدأ بسماكة 3 مم. داخل الغلاف ، يوجد غاز SF6 بضغط 0.04Mpa ، والذي يستخدم كوسيط لإطفاء القوس والعزل. يتم مراقبة ضغط الغاز داخل العلبة المملوءة بالغاز بواسطة مقياس الضغط. بصرف النظر عن العلبة المملوءة بالغاز ، يتم استخدام أجزاء أخرى من العلبة لتركيب وإصلاح العلبة المملوءة بالغاز. توجد تلك المكونات غير الموجودة داخل العلبة المحشوة بالغاز أو المثبتة داخل هذه الخزانة. يتكون هذا الجزء من الخزانة من صفيحة فولاذية عالية الجودة من الزنك مطلية بالألمنيوم ، والتي يتم ثنيها بواسطة معدات معالجة الصفائح المعدنية التي يتم التحكم فيها رقميًا ومتصلة بواسطة براغي وصواميل عالية القوة. يتكون باب الخزانة من ثني عالي الجودة ومنتهي بالرش البلاستيكي أو طلاء الرش.
1. يتكون RMU من خزان الغاز ، حجرة الآلية ، حجرة الكابلات ، حجرة الأدوات ، قضيب ناقل التمدد ، وهلم جرا. في الجزء الخلفي من خزان الغاز ، هناك جهاز مقاوم للانفجار (لا يظهر في الصورة). عندما يكون ضغط القوس الداخلي كبيرًا جدًا ، سيتم إطلاق غاز الضغط العالي داخل الخزان من الجزء الخلفي للخزانة من خلال جهاز مقاوم للانفجار ، والذي يتجنب إلحاق الضرر بالمشغلين.
2. هيكل مفتاح الحمل هو نوع من شلال القوس ، مع قدرة قوية على إطفاء القوس.
3. غرفة تبديل الصمامات و الحمل تشكل دائرة حماية المحول. يتم تثبيت فتيل الحد الحالي HV في العلبة العازلة صب الراتنجات الايبوكسي. عندما يحترق المصهر ، ينبثق دبوس الإطلاق ويفتح مفتاح الحمل.
4. مقصورة الآلية تقع في مقدمة وحدة RMU. في كل دائرة وظيفية ، تم تجهيز جميع قواطع الحمل والتيار الكهربائي بآلية للتحكم اليدوي (أو المحرك) لشحن الزنبرك ، وتم تزويد جهاز الفصل وثلاثة أوضاع بآلية للتحكم اليدوي في آلية شحن الزنبرك اليدوية. هناك مؤشر الدولة التبديل. تم تزويد جهاز الفصل بزاوية ثلاثة أوضاع وآلية تشغيل التبديل الأرضي بقفل يمكن استخدامه لمنع إساءة تشغيل الأفراد غير المصرح لهم عندما لا تكون المعدات قيد التشغيل. يوجد جهاز قفل "خمس حماية" في تشغيل مفتاح الحمل - مفتاح الأرض - باب غرفة الكبل ، قاطع الدائرة - - فاصل ثلاثي المواضع - باب غرفة الكبل.
| بند | وحدة | معامل | |||
| الفولطية | KV | 12،24 | |||
| تصنيف شريط الحافلة الحالي | ا | 630،1250 | |||
| التصنيف الحالي | ا | 630 | |||
| تصنيف التردد 1 دقيقة | HZ | 50/60 | |||
| تصنيف وقت قصير تحمل الحالية | KA | 20 / 4،25 / 2 | |||
| تصنيف الذروة الصمود الحالي | KA | 50،63 | |||
| تصنيف ماس كهربائى الحالي | KA | 50،63 | |||
| تصنيفه الحالي من مفاتيح الحمل مع سلك الصمامات | ا | 100 | |||
تصنيف التيار كسر الدائرة | فتيل | KA | 31.5 | ||
| قاطع دائرة | KA | 20،25 | |||
| 1 دقيقة الطاقة تردد الصمود الجهد االكهربى | (المرحلة إلى المرحلة / المرحلة إلى الأرض / الهوة) | KV | 42 / 48،65 / 79 | ||
| الدافع البرق تحمل الجهد (قيمة الذروة) | (المرحلة إلى المرحلة / المرحلة إلى الأرض) (المرحلة إلى المرحلة / المرحلة إلى الأرض | KV | 75/85125/145 | ||
| مقاومة الدائرة | تحميل المفاتيح | μΩ | 130 | ||
| خزانة الأجهزة المركبة (لا تشمل مقاومة الصمامات) | μΩ | 250 | |||
| مجلس الوزراء الكسارة SF6 | μΩ | 140 | |||
| SF6 ضغط الغاز في التصنيف (20 درجة مئوية قياس الضغط) | ميجا باسكال | 0.04 | |||
| SF6 معدل تسرب الغاز السنوي | ≤0.2٪ | ||||
| درجة الحماية (حاوية مملوءة بالغاز) | IP67 | ||||
