المعادن يرتدون الجهد العالي المفاتيح 40.5kv 24kv الغاز معزول حجيرة للداخلية

المعادن يرتدون الجهد العالي المفاتيح 40.5kv 24kv الغاز معزول حجيرة للداخلية

Metal Clad High Voltage Switchgear 40.5kv 24kv Gas Insulated Cubicle For Indoor
Metal Clad High Voltage Switchgear 40.5kv 24kv Gas Insulated Cubicle For Indoor Metal Clad High Voltage Switchgear 40.5kv 24kv Gas Insulated Cubicle For Indoor Metal Clad High Voltage Switchgear 40.5kv 24kv Gas Insulated Cubicle For Indoor

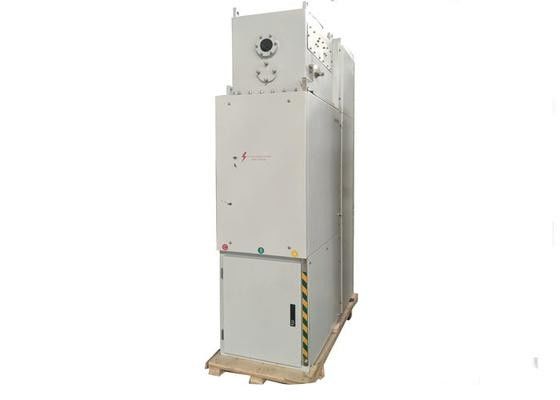

صورة كبيرة :  المعادن يرتدون الجهد العالي المفاتيح 40.5kv 24kv الغاز معزول حجيرة للداخلية

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: TIANAN ELECTRIC
إصدار الشهادات: GB/T11022-1999 , GB3906-2006C-GlS.
رقم الموديل: XGN49-40.5
شروط الدفع والشحن:
الحد الأدنى لكمية: 1unit
الأسعار: Pending
تفاصيل التغليف: حالة خشبيّ
وقت التسليم: أيام العمل 45
شروط الدفع: T / T ، D / P ، L / C ، D / A ، ويسترن يونيون
القدرة على العرض: 5000 وحدة في السنة
مفصلة وصف المنتج
قشرة قذيفة مادة: سبائك الألومنيوم تيار مصنّف: 250A
جهد فلطيّ مصنّف: 40.5KV (24KV) تطبيق مدى: محطة توليد الكهرباء ، والمحولات الفرعية وغيرها
تسليط الضوء:

المفاتيح الكهربائية ذات الجهد العالي

,

المفاتيح الكهربائية المعزولة بالغاز

حجيرة داخلية معزولة بالغاز المعدني

نظرة عامة

XGN49-40.5 هي مجموعة منتجات ذات تقنية عالية يتم البحث فيها وتطويرها وتصنيعها على أساس مقدمة التكنولوجيا من معهد الصين لرابطة الطاقة Longyuan Power Research Institute ، وهو يشار إليه فيما بعد باسم "C-GIS" .

حالة الخدمة المحيطة :
درجة حرارة الهواء: الحد الأقصى: +40 ، الحد الأدنى: -25 (متوسط ​​لا يزيد عن 35 في 24 ساعة)
الارتفاع فوق مستوى سطح البحر: <= 3000 متر
رطوبة الهواء: متوسط ​​الرطوبة النسبية المقاسة خلال 24 ساعة لا يزيد عن 95٪ ، ومتوسط ​​الرطوبة النسبية في الشهر لا يزيد عن 90٪ ، ومتوسط ​​ضغط بخار الماء المقاس خلال 24 ساعة لا يزيد عن 2.2 كيلو باسكال ، ومتوسط ​​ضغط بخار الماء شهريا لا يزيد عن 1.8 كيلو باسكال.
بدون اهتزاز كثيف متكرر
نطاق التداخل الكهرومغناطيسي التعريفي للنظام الثانوي ليس أكثر من 1.6kV
الشروط المستثناة من أعلاه تحتاج إلى التفاوض مع الشركة المصنعة.

المعلمات

بند وحدة معامل
الفولطية كيلو فولت 40.5
التصنيف الحالي ا 5 ~ 1250
تردد مصنف هرتز 50
تردد السلطة تصنيف الجهد الصمود (1 دقيقة) المرحلة إلى المرحلة ، المرحلة إلى الأرض كيلو فولت 95
عزل المسافة 110
تقييمه الدافع البرق تحمل الجهد المرحلة إلى المرحلة ، المرحلة إلى الأرض كيلو فولت 185
عزل المسافة 215
تردد الطاقة 1 دقيقة تحمل الجهد من دائرة التحكم المساعدة الخامس 2000
التيار المقدر لكسر الدارة (القيمة الفعالة) كيلو أمبير 20 25 31.5
تيار صنع ماس كهربائى (وقت الذروة) كيلو أمبير 50 63 80
تصنيف وقت قصير تحمل الحالية كيلو أمبير 20 25 31.5
تصنيف الذروة الصمود الحالي كيلو أمبير 50 63 80
تصنيف الوقت الحفاظ على ماس كهربائى الصورة 4
درجات الحماية IP67 / IP4X
كل مرحلة العودة الرئيسية المقاومة الدائرة μΩ ≤250
تصنيف ضغط الغاز SF6 (20 درجة مئوية) ميجا باسكال 0.05
الحد الأدنى لضغط غاز SF6 (20 درجة مئوية) ميجا باسكال 0.02
معدل فقدان غاز SF6 السنوي ٪ ≤1
تقدير الجهد من دائرة التحكم المساعدة الخامس DC110 / 220، AC220
الأبعاد (العرض × العمق × الارتفاع) مم (600 ~ 1200) × 1400 × 2650

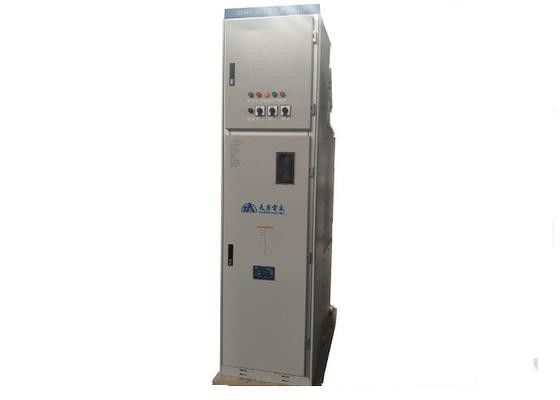

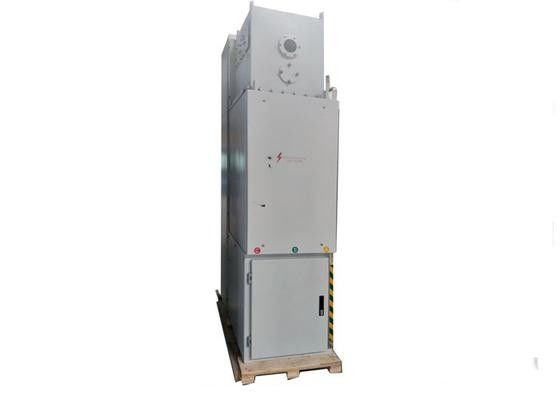

صورة
