تفاصيل المنتج:
شروط الدفع والشحن:
|
تيار مصنّف: | 630A / 1250A / 2000A | إرتفاع: | أقل من 1000 متر |
---|---|---|---|
جهد فلطيّ مصنّف: | 35KV | حماية درجة: | IP4X |
التعبئة: | كرتون مع فقاعة | ||
تسليط الضوء: | المفاتيح الكهربائية المعزولة بالغاز,المفاتيح الكهربائية ذات الجهد العالي |

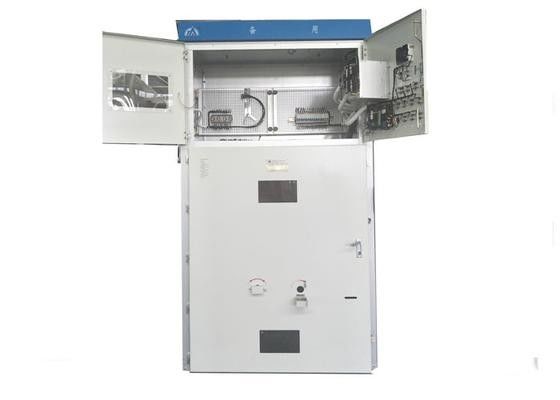

Armor Type AC Metal - معدات توزيع الطاقة / المفاتيح الكهربائية المغلقة
نظرة عامة:
إن مجموعة المفاتيح الكهربائية KYN61-40.5 هي ثلاث مراحل AC 50 Hz ، جهد مصنّف من 40.5 KV لتوزيع الطاقة في الأماكن المغلقة.كما في محطات الطاقة ، والمحطات الفرعية والتقسيم الصناعي للطاقة الكهربائية فقط ، ولها دائرة تنفيذ وظيفة التحكم والحماية والمراقبة.
الميزات :
مجموعة المفاتيح الكهربائية وفقًا لمعايير GB3906 و IEC62271-200 والتصميم ، ويمكن إزالتها من الخزانة كمكونات وحدة (عربة) بأكملها. هيكل الخزانة مصنوع من لوحة ألمنيوم مودعة أو لوح مجلفن تم تجميعه مع كل من الاتصال ، ورون لوحة مفاتيح قاطع الدائرة المنفصل ، غرفة الباص وغرفة الكابلات وغرفة القياس ، جميع المكونات المعدنية مؤرضة ، كل مقصورة من نظام الدائرة الرئيسية لديها قناة منفصلة لتحرير الضغط في مقصورة الكابل يمكن ضبط قضبان النحاس الأرضية 200 * 200 مم.
حالة الخدمة:
ا. درجة حرارة الهواء المحيط: -15 درجة مئوية ~ + 40 درجة مئوية.
ب. الارتفاع: ≤ 1000m.
ج. الرطوبة النسبية: المتوسط اليومي ≤ 95 ٪ ، المتوسط الشهري ≤ 90 ٪.
د. شدة الزلزال: agnmagnitude 8.
ه. قابل للتطبيق في الأماكن التي لا تحتوي على غاز ومياه قابلة للتآكل وبخار.
F. تستخدم في مكانها دون حيوية متكررة.
ملاحظة: تتوفر منتجات مخصصة.
المواصفات الفنية الرئيسية:
العناصر | وحدة | المعلمات | ||
الفولطية | كيلو فولت | 40.5 | ||
تردد مصنف | هرتز | 50 | ||
التصنيف الحالي | ا | 1250،1600،2000 | ||
تصنيف كسر الدائرة الحالية | كيلو أمبير | 25،31.5 | ||
تصنيف صنع الحالي (الذروة) | كيلو أمبير | 63،80 | ||
4s الاستقرار الحرارية الحالية | كيلو أمبير | 25،31.5 | ||
التيار الديناميكي المقدّر (الذروة) | كيلو أمبير | 63،80 | ||
تصنيف العزل المستوى | 1 دقيقة تردد الطاقة تحمل الجهد (rms) (بين المراحل ، المرحلة إلى الأرض) | كيلو فولت | 95 | |
الدافع البرق يتحمل الجهد (الذروة) | كيلو فولت | 185 | ||
1 دقيقة تردد الطاقة الجهد عبر الفجوة المفتوحة (rms) | كيلو فولت | 115 | ||
الطبقة حماية الضميمة | الضميمة IP4X. بين المقصورات IP2X | |||
ضميمة البعد (العرض * العمق * الارتفاع) | مم | 1400 * 2800 * 2600 | ||
نوع قواطع دوائر | قواطع دوائر الفراغ: ZN85-40.5؛ VT19-40.5 SF (شنايدر) |
