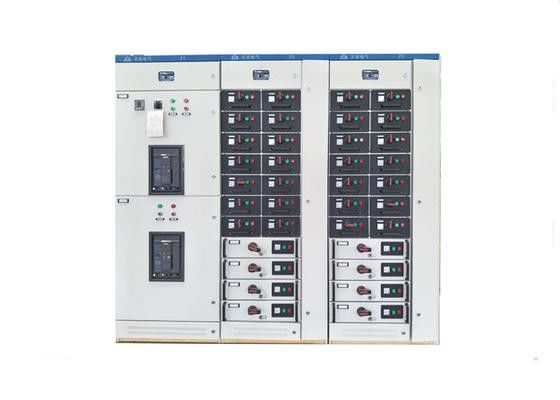

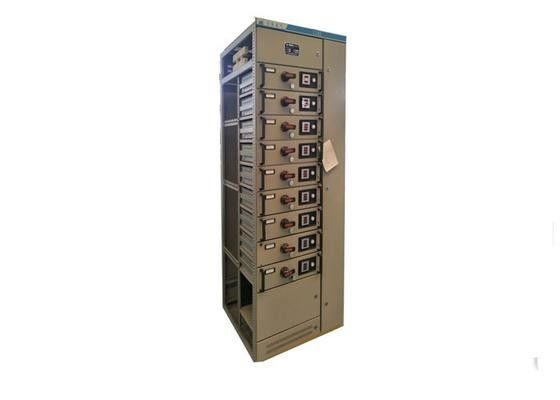

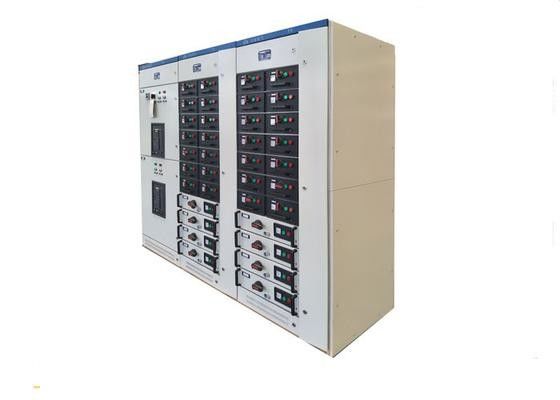

معدات محطة توليد الكهرباء GCS 0.4KV

نظرة عامة
تم تطوير لوحات المفاتيح GCS LV القابلة للسحب (المشار إليها فيما يلي باسم الجهاز) وفقًا لمتطلبات الإدارة المختصة بالصناعة ، والعديد من مستخدمي الكهرباء ووحدة التصميم من قبل قسم الميكانيكا الأصلي للدولة ، ومجموعة تصميم موحدة لقسم الطاقة. يتوافق مع الظروف الوطنية ومع ارتفاع مؤشر الأداء الفني ، ويتكيف مع متطلبات تطوير سوق الطاقة وقادر على المنافسة مع المنتجات المستوردة المتاحة. مر الجهاز بالمصادقة التي ترأسها إدارتان في يوليو 1996 في شنغهاي. إنها تحصل على الاعتراف والتأكيد من وحدة التصنيع وبناء مستهلك الطاقة.

الوضعية

الجهاز قابل للتطبيق على نظام التوزيع لمحطة توليد الطاقة ، الصناعات البترولية ، الهندسة الكيميائية ، الصناعات المعدنية ، النسيج وصناعات البناء الطويلة وما إلى ذلك. في الأماكن ذات التلقائية العالية وتحتاج إلى جهاز كمبيوتر مشترك ، مثل محطة الطاقة الكبيرة ونظام صناعة البتروكيماويات إلخ. .

مميزات

1. الإطار الرئيسي يعتمد 8MF شريط الصلب. يتم تثبيت كلا الجانبين من شريط الصلب مع ثقب تصاعد 9.2 مم مع معامل 20 مم و 100 مم. التثبيت الداخلي مرن وسهل.

2. هناك نوعان من تصميم نموذج التجميع للإطار الرئيسي ، هيكل التجميع الكامل وهيكل اللحام الجزئي (الإطار الجانبي والسكة المتقاطعة) لاختيار المستخدم.

3. يتم فصل كل مقصورة وظيفة الجهاز بشكل متبادل. يتم تقسيم المقصورات إلى مقصورة وحدة وظيفة ، مقصورة شريط ناقل ومقصورة الكابل . كل واحد لديه وظيفة مستقلة نسبيا.

4. شريط النقل الأفقي يعتمد نمط الصفيف الموضوعة على مستوى الخزانة لتعزيز قدرة مقاومة القوة الكهروديناميكية لشريط الحافلات. هذا هو المقياس الأساسي للحصول على قدرة عالية على ماس كهربائى للدائرة الرئيسية.

5. تصميم مقصورة الكابل يجعل مخرج الكابل و مدخله صعودا وهبوطا مريحة.

بيئة الخدمة

1. درجة حرارة الهواء المحيط: -5 درجة مئوية + 40 درجة مئوية ويجب ألا يتجاوز متوسط ​​درجة الحرارة + 35 درجة مئوية في 24 ساعة.

2. يجب ألا تتجاوز الرطوبة النسبية 50٪ عند درجة الحرارة القصوى. يسمح بالرطوبة النسبية الأعلى في درجة حرارة منخفضة. السابق. 90 ٪ في +20 درجة مئوية. ولكن بالنظر إلى التغير في درجة الحرارة ، من الممكن أن تنتج الديوهات المعتدلة عرضًا.

3. الارتفاع فوق مستوى سطح البحر يجب ألا يتجاوز 2000 متر.

4. التدرج التثبيت لا تتجاوز 5 درجة مئوية.

5. داخلي دون غبار ، هجوم تآكل الغاز والمياه الأمطار.
