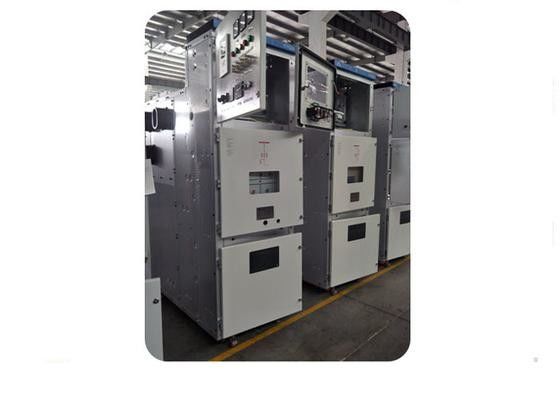

KYT8 (KYN28A) - 24 السلامة الكهربائية يرتدون مفاتيح معدنية خزانة القياس

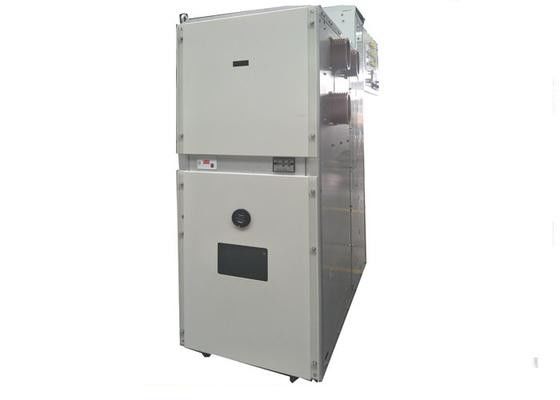

KYT8 (KYN28A) - 24 الحماية الكهربائية المعدنية مغطاة أجهزة تحويل المقاييس خزانة

نظرة عامة

KYN28-24 نوع مدرعة إزالة AC المعدنية-مفتاح الخزانة هي ثلاثي -المرحلة AC50Hz،جهد مقيّم 24KV معدات توزيع الطاقة الداخلية.الشركات الصناعية والتعدينية لتقبل وتوزيع الطاقة الكهربائية للسيطرةيمكن أيضا أن تستخدم للسيطرة على مكان التشغيل المتكرر.

1حالة الخدمة

1. الارتفاع:<=1000m
2. درجة حرارة الهواء المحيط:-15 درجة مئوية ~ +40 درجة مئوية ((-25 درجة مئوية مسموح بها للنقل والتخزين) ؛
3. الرطوبة المتعلقة: متوسط الرطوبة اليومية ≤95%
4. متوسط الرطوبة الشهرية <= 90%
5. مناسبة لبيئات التكثيف والبيئات الملوثة من الفئة الثانية
6. بدون غازات وبخار قابلة للاشتعال والآكل وبدون صدمات شديدة منتظمة
7. للحصول على حالة خدمة خاصة، تحتاج إلى التفاوض مع التصنيع
8. يجب ألا تتجاوز كثافة الزلزال درجة 8

2الهيكل
2.1 الحجرة
يتبنى علبة أجهزة التبديل الصلب الألومنيوم الزنك المستوردة بواسطة معالجة أدوات آلة CNC ، واستخدام التصنيع متعدد الطوابق مقاومة أكسدة قوية ومقاومة للتآكل ، وخفيفة الوزن ،قوة آلية قوية.
يتم تقسيم الحجرة مع درجة الحماية IP4X إلى أربعة أجزاء منفصلة ، عندما يفتح الباب المقصورة وقطع الدوائر درجة الحماية هي IP2X

2.2 عربة ((VCB)
يتم تجميع إطار العربة مع إدارة رقيقة بعد آلة آلة CNC. يتم تنسيق العربة مع جهاز التبديل لجعل القفل الميكانيكي آمن وموثوق به.عربة ذات نفس المواصفات قابلة للتبادل.
يتم تجهيز عربة مفكّك الدوائر مع مفكّك الدوائر الفراغ وغيرها من المعدات المساعدة، يمكن أن يكون VCB الدائرة VD4 من ABB أو VT19 المصنعة من قبل أنفسنا.يمكن أن تكون موثوقة قفل في وضع منفصلة، موقف الاختبار لضمان الارتباط الموثوق به.

2.3 مكون شريط الحافلة
يتم توصيل الحافلة الفرعية بصندوق الاتصال الثابت والحافلة الرئيسية دون دعم آخر. يتم فصل الحافلة الرئيسية وتثبيتها بواسطة البوشينج في حالة فشل القوس.
هذا البناء يمكن أن يمنع بشكل فعال من انتشار الحادث إلى خزانات أخرى.

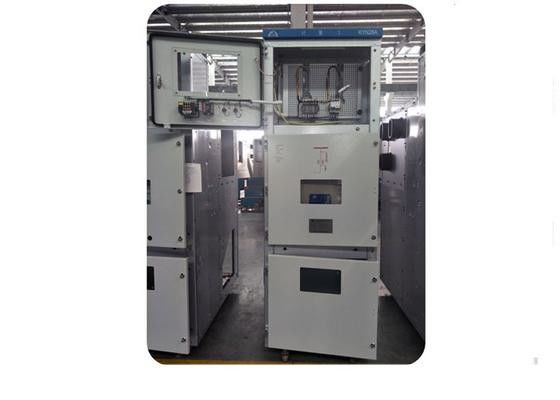

2.4 خزانة الأدوات
يمكن تركيب جميع أنواع المفاتيح ومؤشر الحالة وأداة القياس الخ على باب الأداة.يتم تجهيزها داخل خزانة الأجهزة.

2.5 إغلاق آمن ضد الفشل
هناك قفل ميكانيكي "ضد 5" بين منفصل، VCB وباب اللوحة، وهو قياس موثوق به لمنع سوء التشغيل، وصيانة مريحة وآمنة، والتشغيل مرنة.

3الأبعاد الخارجية والوزن
