تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع: | توزيع مربع القياس | شكل: | كل نوع المعبأة |
|---|---|---|---|
| عملية جهد فلطيّ: | لجهد العالي | شل حماية الصف: | IP67 |
| تيار مصنّف: | 1250A | قشرة قذيفة مادة: | لوحة من الألمنيوم المطلي بالزنك |
| تسليط الضوء: | المفاتيح الكهربائية المعزولة بالغاز عالية الجهد,المفاتيح الكهربائية ذات الجهد العالي |
||

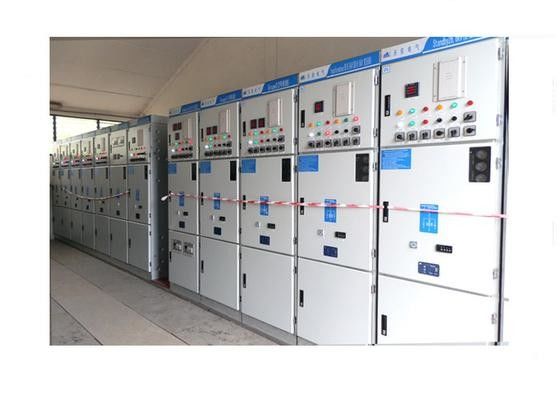

المفاتيح الكهربائية ذات الجهد العالي / 33kV 1250A GIS SF6
نظرة عامة:
إن مجموعة المفاتيح الكهربائية الداخلية من سلسلة XGN49 للغاز المعدني مناسبة لمحطة توليد الكهرباء ، والمحطات الفرعية ، والمحطات الفرعية المدمجة ونظام الطاقة الكهربائية ، وهو عبارة عن بسبار أحادي AC داخلي ثلاثي الطور ، وقضيب مفرد مقطوع بجهد مقنن بقوة 50 هرتز ، و 35 كيلو فولت ، ويستخدم للتحكم ، والقبول ، والتوزيع الطاقة الكهربائية.
معلمات سريعة:
| الفولطية | 40.5kV |
| تردد مصنف | 50،60Hz |
| التصنيف الحالي | 1250A |
| تصنيف ماس كهربائى كسر الحالية | 25 ، 31.5 ، 40kA |
| صنع القرار الحالي | 50 ، 63 ، 80kA |
| أنا دقيقة تردد الطاقة تحمل الجهد | 95kV (المرحلة إلى المرحلة ، المرحلة إلى الأرض) |
| 118 كيلو فولت (betwwen عزل clearnace) | |
| تقييمه الدافع البرق تحمل الجهد | 185kV (المرحلة إلى المرحلة ، المرحلة إلى الأرض) |
| 215kV (betwwen عزل clearnace) | |
| درجة الحماية | IP67 (حجرة مملوءة بالغاز) IP4X (مقصورة الجهد المنخفض) |
حالة الخدمة المحيطة:
درجة حرارة الهواء: الحد الأقصى: +40 ، الحد الأدنى: -25 (متوسط لا يزيد عن 35 في 24 ساعة)
الارتفاع فوق مستوى سطح البحر: <= 3000 متر
رطوبة الهواء: متوسط الرطوبة النسبية المقاسة خلال 24 ساعة لا يزيد عن 95٪ ، ومتوسط الرطوبة النسبية في الشهر لا يزيد عن 90٪ ، ومتوسط ضغط بخار الماء المقاس خلال 24 ساعة لا يزيد عن 2.2 كيلو باسكال ، ومتوسط ضغط بخار الماء شهريا لا يزيد عن 1.8 كيلو باسكال.
بدون اهتزاز كثيف متكرر
نطاق التداخل الكهرومغناطيسي التعريفي للنظام الثانوي ليس أكثر من 1.6kV
الشروط المستثناة من أعلاه تحتاج إلى التفاوض مع الشركة المصنعة.
إشعار الطلب:
يرجى تقديم هذه المواد التالية أثناء الطلب:
ألف مخطط عدد من مخطط حلقة رئيسية ونظام سلك واحد ، مخطط باريتو ؛
B. مخطط تخطيط الأسلاك من حلقة الثانوية ، مخطط pareto الطرفية ؛
C. نوع ، مواصفات ، كمية المكونات الكهربائية داخل المفاتيح ؛
إذا كان الأمر بدون أي طلب للحصول على المواد والمواصفات من بسبار من العملاء ، فإنها تأتي مع متطلبات الشركة المصنعة ؛
E. إذا تم استخدام المفاتيح في حالة بيئية خاصة ، فيجب وضع علامة عليها أثناء الطلب ؛
واو إذا كان دون أي طلب ، فإن لون لوحات المفاتيح يعود إلى معايير الشركة المصنعة ؛
G. الطاقة المخزنة ، والتحكم ، والجهد من امدادات الطاقة إشارة من الدائرة المساعدة ؛
H. استخدام كل جانب من نظم المعلومات الجغرافية ؛
1. تنوع وكمية احتياجات قطع الغيار والملحقات.
